上单翼轻型螺旋桨固定翼航机结构

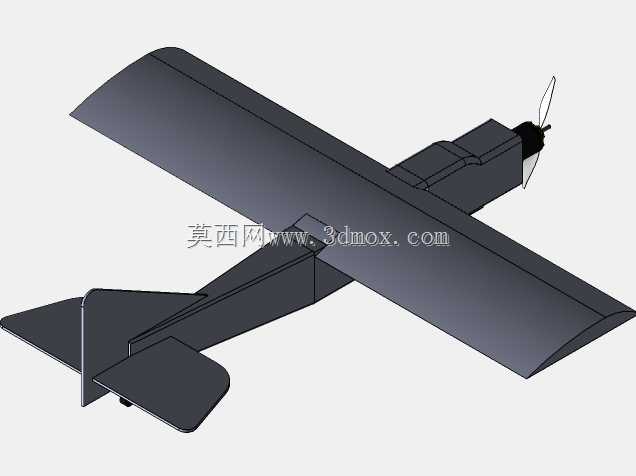

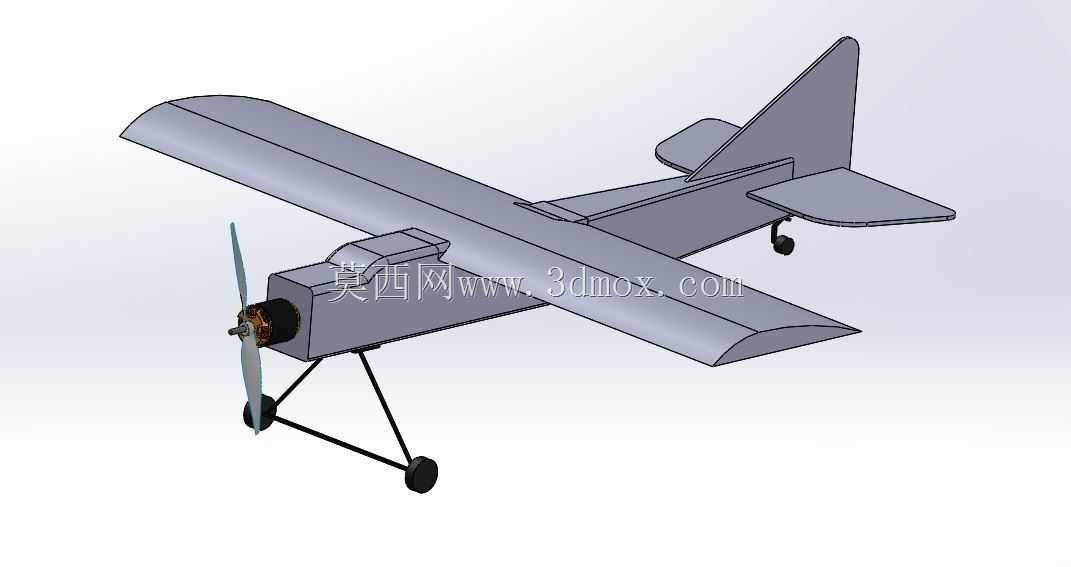

　　该结构围绕轻型上单翼螺旋桨飞行器展开，机身采用平直盒段过渡到尾部承力梁的布置，前部集中布置动力舱、螺旋桨和前起落架铰接点，中部承担机翼连接、设备舱布置与主起落架支撑，后部延伸出垂直尾翼和水平尾翼。整机外形以低速、短距、稳定飞行为目标，机翼展长明显大于机身长度，翼面采用平直翼型并带有上反姿态，能够在较低巡航速度下提供充足升力，也便于教学、验证飞行和小型航拍平台改装。

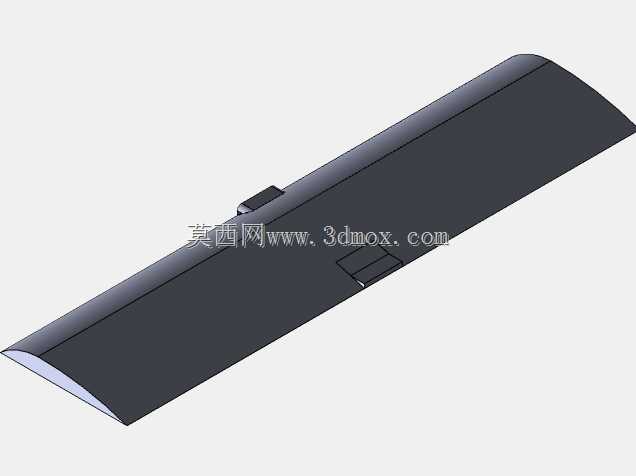

　　从实际使用场景看，这类构型常见于轻型通航飞机的缩比验证、固定翼航模训练、气动布局演示以及飞控参数初步验证。上单翼布局使机翼远离地面，起降时对不平整跑道更友好，同时机身下方空间开阔，便于布置任务载荷、电池或燃油组件。机翼与机身通过中部承力接头连接，模型中保留了翼身过渡面和支撑关系，结构人员可据此检查翼梁穿过机身时的干涉边界，也能评估机翼拆装口盖、连接件和维护空间。

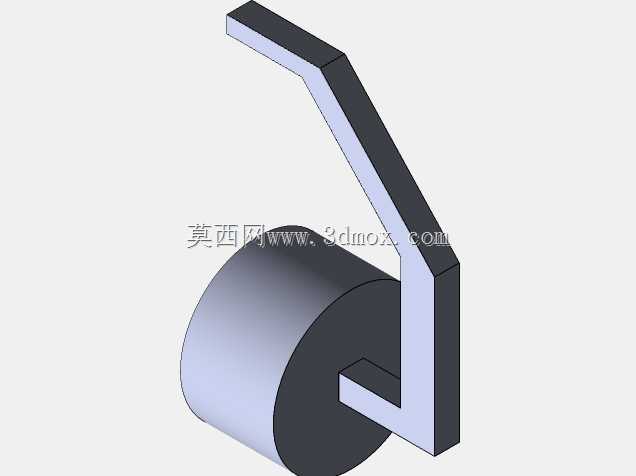

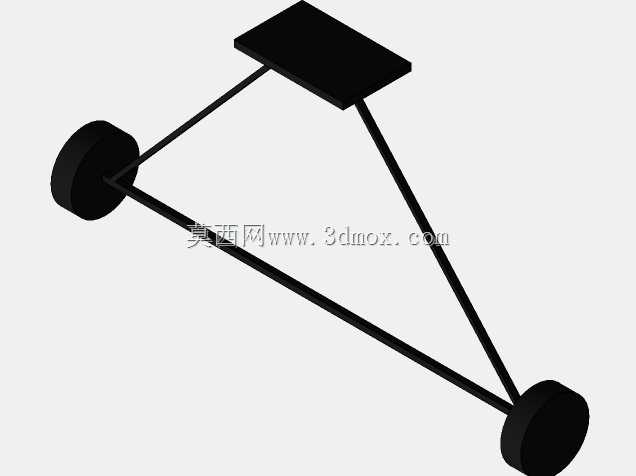

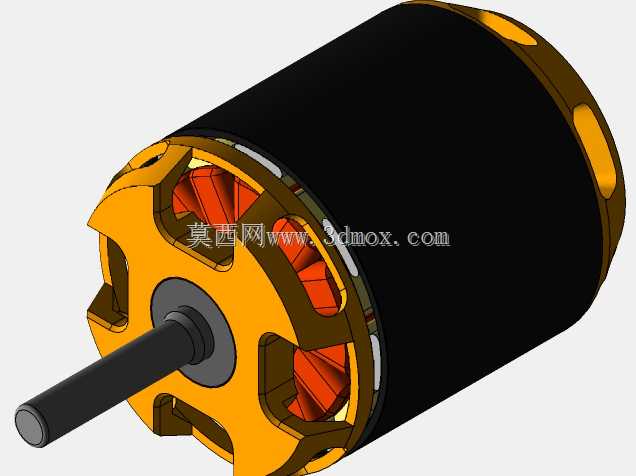

　　前部动力段以机头整流罩、桨轴中心线和发动机安装面为核心。螺旋桨位于机身最前端，桨叶旋转平面与前起落架保持安全距离，避免地面滑跑时桨尖触地。动力舱外形向机身平滑收束，既减少迎风阻力，也为电机或小型内燃机的安装预留筒状空间。前起落架采用支柱式结构，轮轴位置靠近机头，后两点主起落架布置在机身重心稍后区域，形成尾轮式地面支撑姿态。该布置在低速滑行时方向稳定性较强，但转弯和侧风着陆对操纵有一定要求，设计时需要重点核算起落架支柱长度、轮胎接地点与重心投影之间的关系。

　　主翼后缘横贯机身两侧，尾翼由垂直安定面、方向舵区域和水平安定面组成。垂尾较高，用于增强偏航稳定；平尾位于垂尾根部附近，能够在俯仰操纵时提供稳定力矩。尾翼与后机身之间应保留连续传力路径，实际工程中可通过尾梁、隔框和接头把气动载荷传回机身。模型外形虽以整体曲面呈现，但在详细设计阶段可继续拆分蒙皮、翼肋、翼梁、舵面铰链和操纵拉杆，使外观数模转化为可加工、可装配的结构数模。

　　安装边界方面，机翼展向尺寸最大，运输和收纳时需要考虑翼面可拆卸；机身高度主要由垂尾和起落架决定，地面停放时螺旋桨最低点、机翼下表面和尾轮之间形成明确高度层级。起落架支柱外张角度影响整机抗侧翻能力，轮距过小会降低地面转弯稳定性，轮距过大则会增加支柱弯矩。机身侧面可开设检修口，用于布置电调、接收机、电池或小型任务设备；机头内部需兼顾动力安装、冷却进气和桨轴同轴度。整体结构简洁，几何关系清晰，适合用于固定翼飞行器布局评审、零部件干涉检查、三维装配练习以及低速飞机原理展示。
