水下机器人ROV推进器连接结构设计

　　在水下作业装备领域，ROV推进器是决定水下机器人机动性能的核心部件，其连接结构的可靠性直接影响设备在复杂水环境下的运行稳定性。这款推进器的连接部位采用M6螺栓作为核心紧固元件，适配2023款ROV推力单元的装配需求，可覆盖浅水观测、水下管线巡检、近海水产养殖作业等多类场景的动力安装要求。从实际工程应用角度看，水下设备的连接结构需要同时兼顾密封性能、抗振性能与拆装便捷性，该设计在螺栓选型上充分考虑了水环境下的载荷特性，M6规格的螺栓既能够提供足够的预紧力，抵抗推进器运转时产生的径向与轴向振动，也不会因为紧固件规格过大导致整体连接结构重量冗余，影响ROV的水下浮力配平。

　　设计过程中，首先围绕推进器的实际输出推力做了载荷校核，推进器涡轮运转时产生的持续推力、水流冲击带来的交变载荷，都需要连接结构具备足够的疲劳强度，螺栓孔位的排布采用对称式布局，能够让紧固力均匀分布在连接结合面上，避免局部应力集中导致的密封失效或者连接件断裂。连接部件的外形尺寸充分匹配现有CA6140机床加工的工艺边界，所有配合面的公差等级控制在中等精度区间，既能够保证装配后的同轴度要求，也不会过度提升加工成本，适合小批量定制化生产的加工条件。

　　从安装边界来看，该连接结构的安装孔位间距、结合面凸起高度都做了明确的尺寸约束，能够适配多数中小型观察级ROV的尾部动力舱安装空间，不需要对原有ROV的舱体结构做额外改造即可完成替换安装。连接部位的结构设计预留了密封件的安装槽位，可配合O型密封圈实现静密封效果，避免水体渗入动力舱内部损坏电子元件。涡轮端的连接法兰做了倒角处理，既能够减少装配时的对位难度，也可以降低水下航行时的水流阻力，减少不必要的动力损耗。

　　实际工况下，推进器需要频繁完成正反转切换、转速调整等动作，连接结构的防松设计也做了对应考量，M6螺栓配合弹簧垫圈使用，可抵消长时间振动带来的预紧力衰减问题，即使在水流湍急的作业区域，也能保证推进器与舱体连接的牢固性。整个连接部件的结构没有采用复杂的异形曲面，所有加工面都可以通过常规车削、铣削工序完成，不需要特殊的定制刀具，对于加工车间的设备要求较低，普通的机加工班组即可完成全部零件的生产制造。

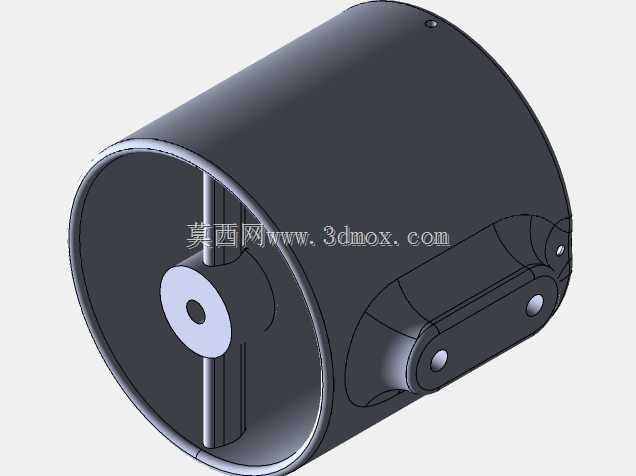

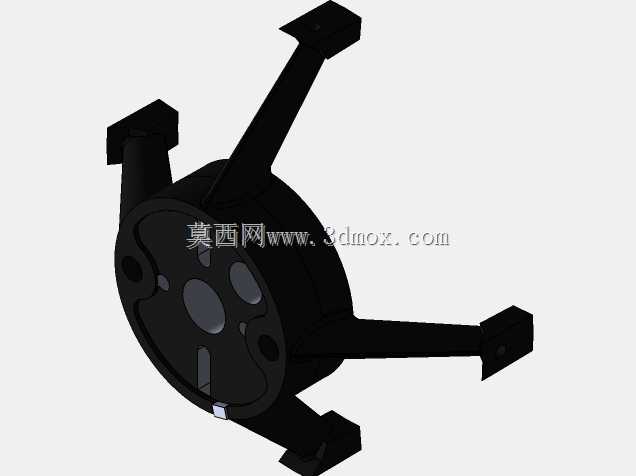

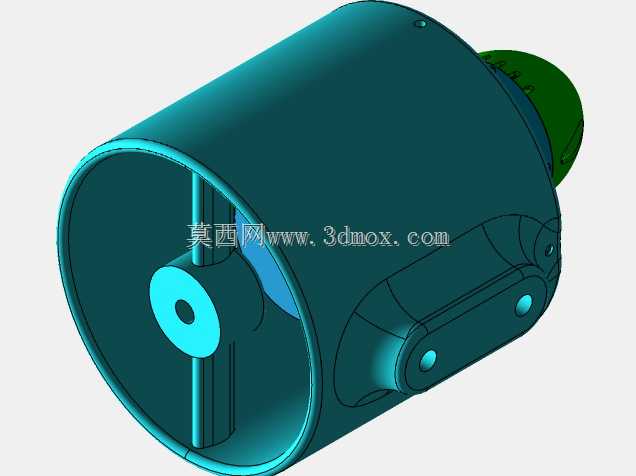

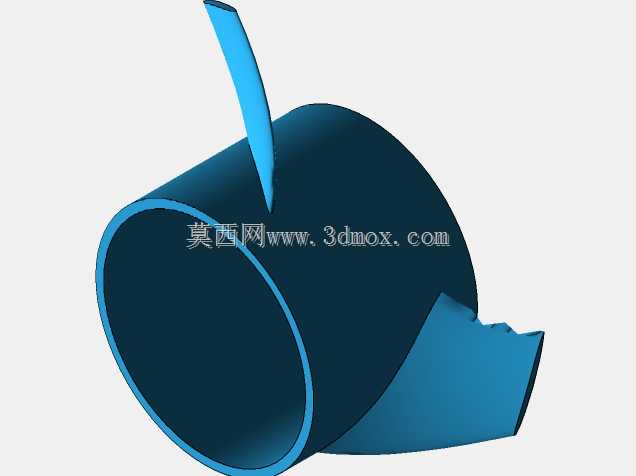

　　在三维建模过程中，所有配合尺寸都按照实际装配公差做了参数化设置，螺栓与螺栓孔之间保留了合理的装配间隙，方便现场安装时的快速对位，同时也给后期的维护拆装留出了操作空间，不需要专用工具即可完成推进器的拆卸更换，适合野外作业场景下的快速维保需求。连接结构的材质选型适配水下防腐要求，建模时也预留了防腐涂层的厚度空间，避免实际生产中因为涂层厚度导致装配干涉。整体结构的重量经过优化，在保证结构强度的前提下尽可能减少了非必要的材料去除，既控制了零件自身重量，也减少了ROV整体的配平负担，提升水下航行的续航表现。
