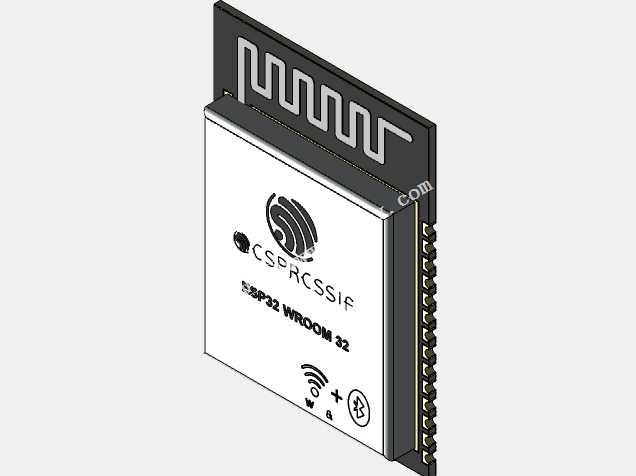

ESP32无线通信模块三维结构设计

这款ESP32无线通信模块的三维结构设计，围绕物联网终端设备的实际部署需求展开，覆盖智能家居控制节点、工业传感数据采集终端、可穿戴智能设备、小型机器人主控通信单元等多类应用场景，能够为各类需要短距离无线数据传输、WiFi联网、蓝牙连接功能的电子设备提供核心通信支撑。模块本身集成了WiFi与蓝牙双模通信能力，可同时实现设备接入局域网、与周边蓝牙终端点对点数据交互的功能，支持多设备并行连接，能够满足低频次传感数据上报、高频次音视频流传输等不同带宽需求的通信任务。在设计思路上，整体采用板载贴片加排针引出的双层结构布局，核心射频电路与主控芯片集成在模块主体PCB上，板载蛇形PCB天线直接集成在模块顶端，无需额外外接天线即可满足常规室内场景的通信覆盖需求，有效缩小了模块整体占用空间，降低终端设备的天线布局难度。模块两侧采用标准2.54mm间距排针作为对外连接接口，引脚覆盖电源输入、串口通信、GPIO控制、模拟量采集等全功能引出，既可以直接插在标准面包板上做原型开发验证，也可以通过贴片或者排针焊接的方式固定在终端设备的主控载板上，适配不同开发阶段与量产场景的安装需求。外形尺寸上严格参照量产通用模组的实际规格设计，模块主体长宽尺寸适配常规载板的模组安装位，排针引脚的位置公差控制在工业级安装允许范围内，安装边界预留了足够的焊接操作空间，避免周边元器件布局时与模块本体产生结构干涉。模块外壳屏蔽层采用金属包边设计，既能够提升模块本身的抗电磁干扰能力，也可以减少模块射频信号对周边其他敏感电路的影响，保障复杂电磁环境下的通信稳定性。模块表面的标识区域清晰标注了引脚定义相关的视觉参考，在结构设计时同步预留了丝印标识的位置，方便生产组装与后期调试时快速识别模块方向与引脚功能，避免装反导致的电路损坏问题。整体结构设计兼顾了原型开发的易用性与量产部署的可靠性，能够直接用于各类物联网终端产品的结构适配、安装空间校核、整机装配模拟等设计环节，帮助工程师在产品设计阶段提前验证模块与周边结构件的匹配度，减少后期打样整改的成本。
