小型DIP滑动式单刀单掷换向开关结构

　　在消费电子、小型控制板与实验装置的板级互连里，这类直插式滑动换向件常被布置在面板内侧或PCB边缘，用于手动切换信号通路、电源极性或低功率工作模式。它不是承担大电流分断的功率开关，而是服务于6V级别、毫安级负载的轻载操作场景，因此结构重点不在灭弧，而在操作手感、触点对位稳定性、焊装定位以及外壳对内部滑块的导向约束。

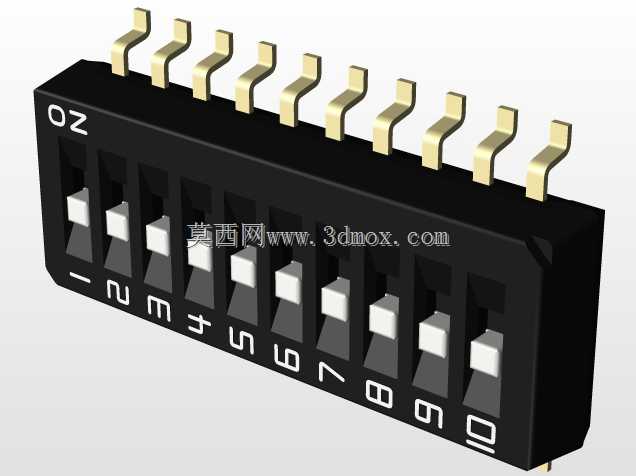

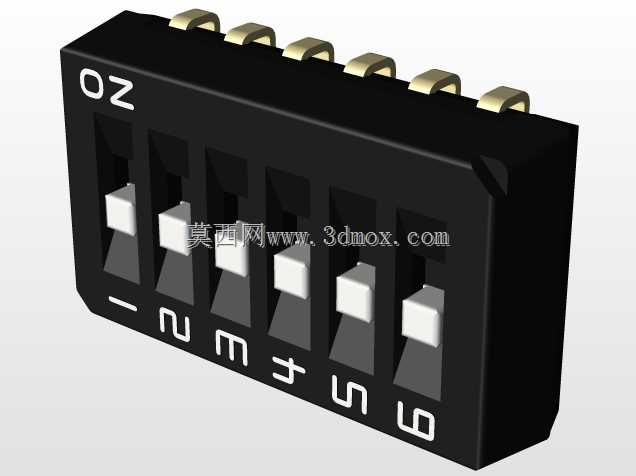

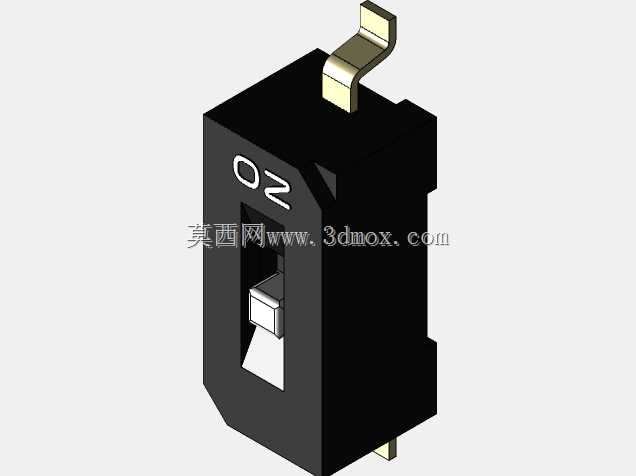

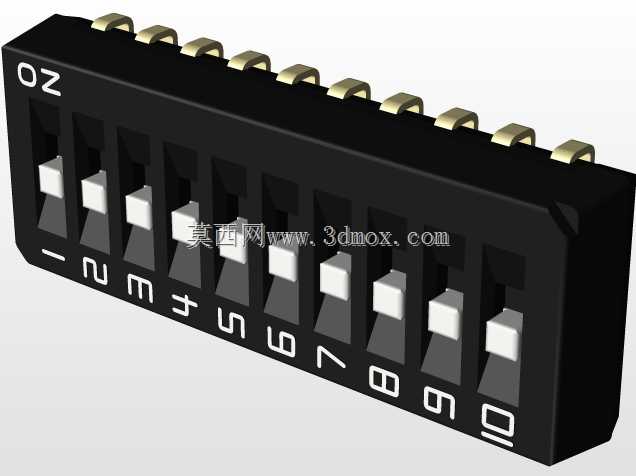

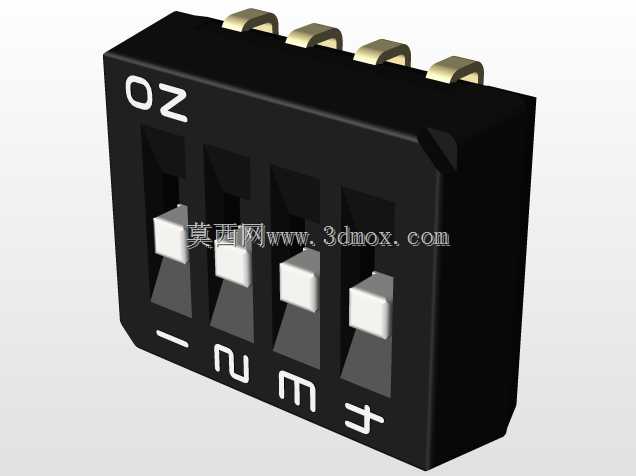

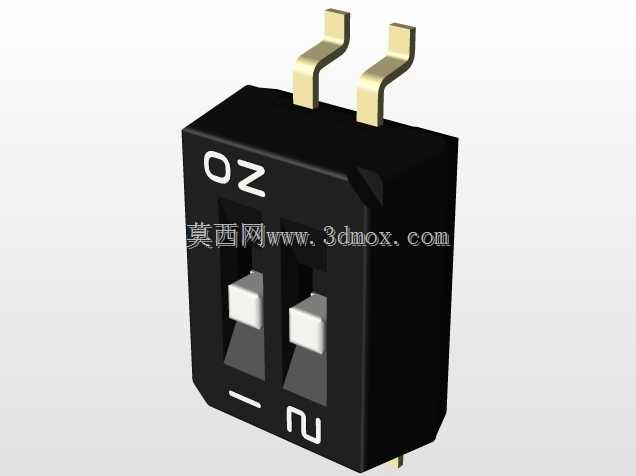

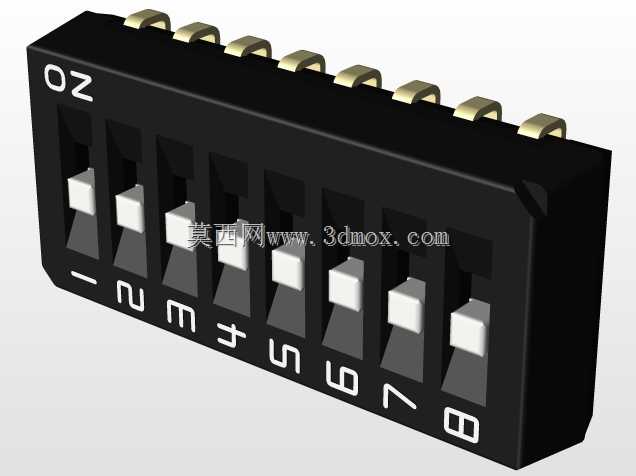

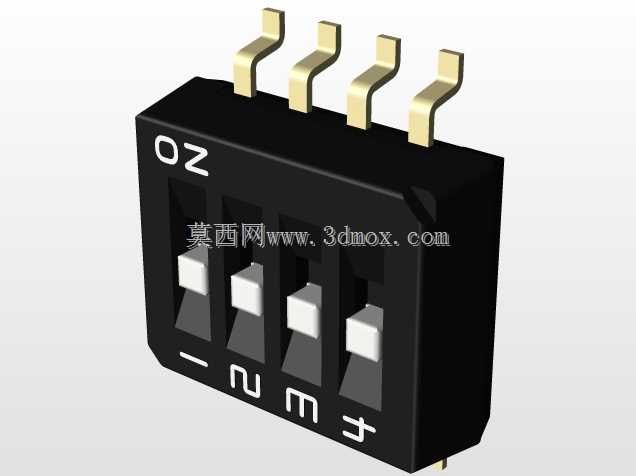

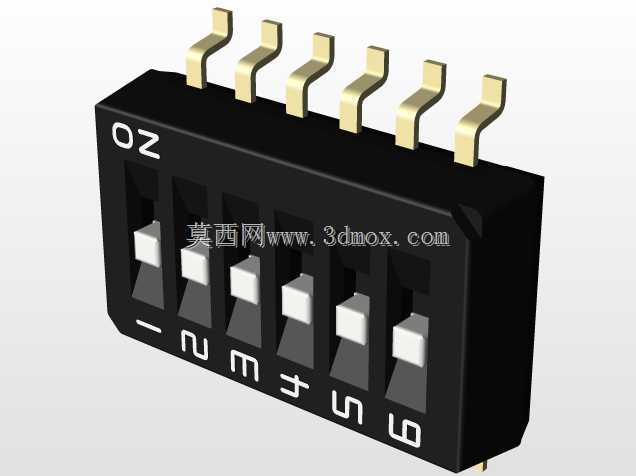

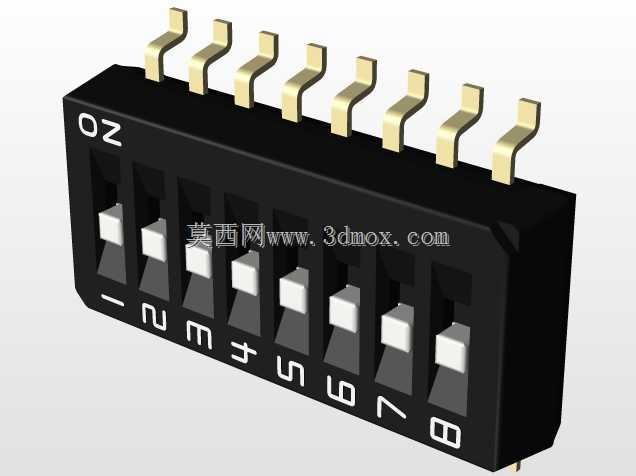

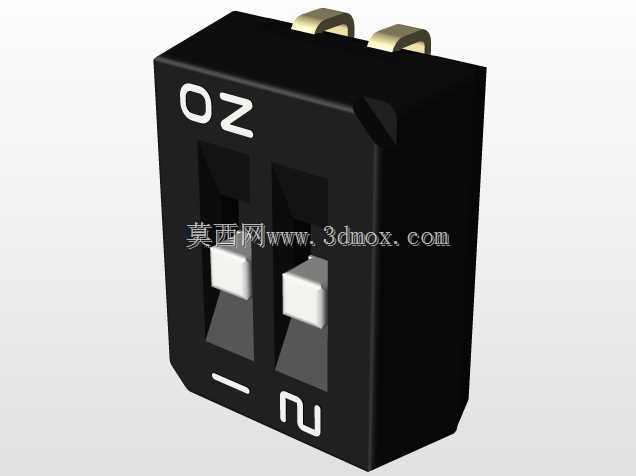

　　从三维结构看，主体采用近似长方体的黑色绝缘外壳，正面留出狭长滑柄窗口，顶部保留一个浅色止挡或定位凸点，侧面带有阶梯状卡位。这种外形并非单纯为了外观，而是为了在自动化插装、手工焊接和面板装配中形成明确的安装边界：底面伸出的引脚穿过PCB孔位后完成波峰焊或手工焊，外壳底部与板面贴合，侧向台阶则限制器件在孔位中的转动与偏移。对于布局工程师而言，建模时需要同时核对器件本体高度、滑柄行程范围、顶部凸点与周边元件的安全间隙，避免滑柄动作时碰到相邻电容、接插件或外壳内壁。

　　内部功能逻辑围绕SPST展开，即单刀单掷。滑动件在轨道内往复移动时，带动动触点与定触点接触或分离，从而实现一条回路的通断。换向器的命名强调了它在小信号线路中的切换作用，而“surface Actionneur Glissière”所指向的滑动执行特征，也说明操作力来自外露滑钮的直线推移。设计中，外壳窗口宽度要兼顾滑柄强度与运动间隙：过紧会造成卡滞，过松则会使滑块晃动、触点压力不稳定。端部定位结构需要提供清晰的到位感，使用户能够凭手感判断开关状态，同时在振动环境下降低滑柄自行移位的概率。

　　触点区域是模型隐含的核心。虽然外观主要展示壳体与滑柄，但实际选型必须关注接触电阻、弹跳和长期磨损。动触点通常依靠弹性臂提供正压力，定触点与引脚一体或牢固连接；材料表面需兼顾导电性与抗氧化能力。三维建模若只做外部壳体而忽略内部行程，很容易在样机阶段出现滑柄推到底却未可靠接触的问题。因此合理的装配模型应表达滑块、触点、弹簧或弹性臂、外壳卡扣以及引脚之间的相对位置，尤其要检查触点在两个状态下的重叠量、擦滑距离和脱离间隙。

　　安装方式上，DIP直插封装决定了它与PCB的关系不同于表面贴装器件。引脚间距、引脚伸出长度和焊盘孔径需要统一考虑：孔径过小会导致插装困难，过大则容易在焊接时出现器件歪斜或焊锡虹吸。外壳底部若设置小型凸台，还能在板面与器件之间形成轻微间隙，减少焊剂残留积聚，也便于清洗。对于需要穿过机壳面板的设计，滑柄长度和帽盖配合尺寸同样重要；若外加按钮帽，要核算帽沿与面板开口的间隙，以及推动时是否会与丝印文字、贴膜边缘干涉。

　　在设备用途方面，这类开关常见于小型电源切换、地址码设定、模式选择、传感器信号选择、教学实验板和手持仪器中。由于额定负载较低，它不适合直接控制电机、电磁铁等冲击性负载，若用于控制板上的逻辑信号或三极管、继电器前端驱动，则更能发挥体积小、操作直观、成本可控的优势。系统设计时应在开关两端预留上拉/下拉、滤波或消抖措施，以避免滑动触点在闭合或断开瞬间的抖动影响后级电路。

　　从结构设计思路看，该件体现了小型机电元件的典型平衡：以绝缘壳体承担防护和导向，以金属引脚承担焊接固定和导电，以滑动件承担人机操作，以弹性触点承担电连接。外形上的切角、凹槽和顶部凸点并非装饰，而是装配方向识别、模具出件和机构限位共同作用的结果。建模时应把这些特征还原到装配关系中，而不是仅作为贴图处理。

　　尺寸边界方面，长方体本体适合在PCB上以规则占位进行布局，但滑柄突出区域会形成动态包络。设计校核时要取滑柄位于两端极限位置的最大轮廓，并叠加制造公差、焊装偏移和面板开孔误差。若器件靠近板边，还要考虑外壳侧壁到设备内壁的距离；若器件位于高密度元件区，应避免在滑柄运动方向上放置高大元件。对维修和产线测试来说，滑柄操作面应朝向可达方向，手指或工装推动时不应被相邻连接器遮挡。

　　总体而言，这个模型的价值在于呈现了一个小体积滑动换向开关的外部装配关系与基本机构语言。结构工程师在复用此类器件时，需要把视觉模型转化为可校核的工程约束：本体占板、引脚孔位、滑柄行程、触点状态、面板开口和周边间隙共同决定了它能否顺利焊接、装配并长期稳定动作。
