双路直插式单刀单掷拨动开关

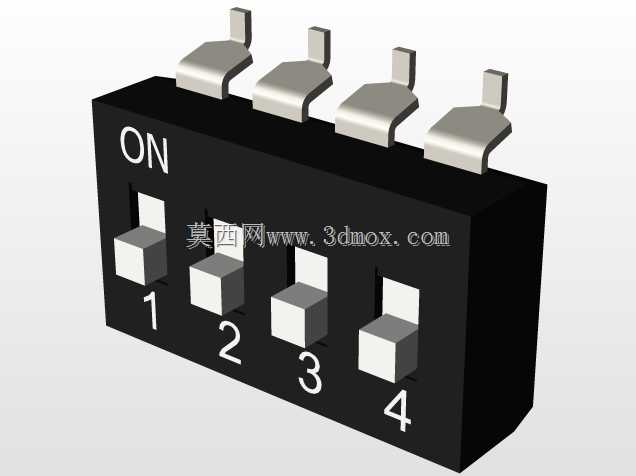

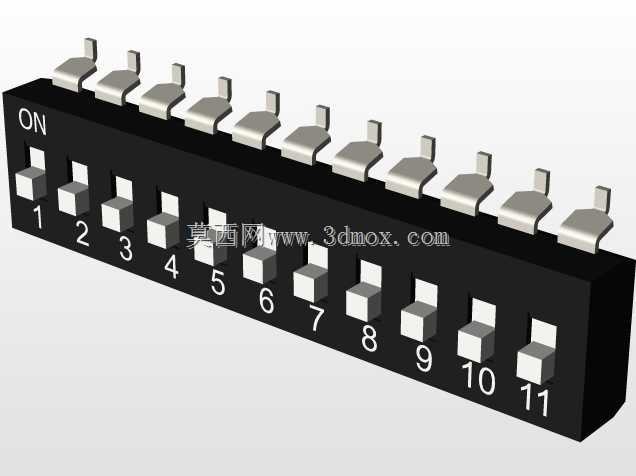

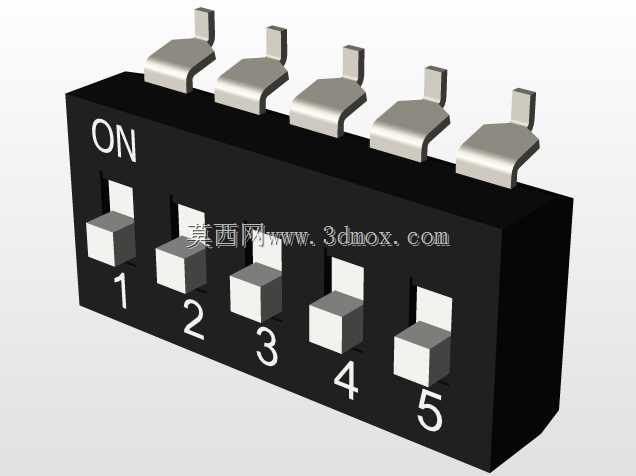

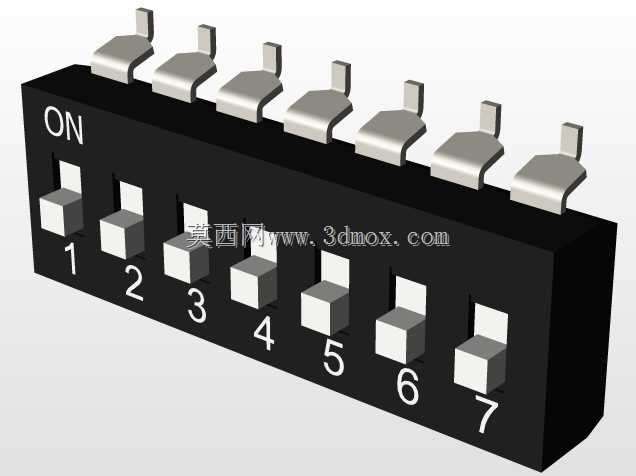

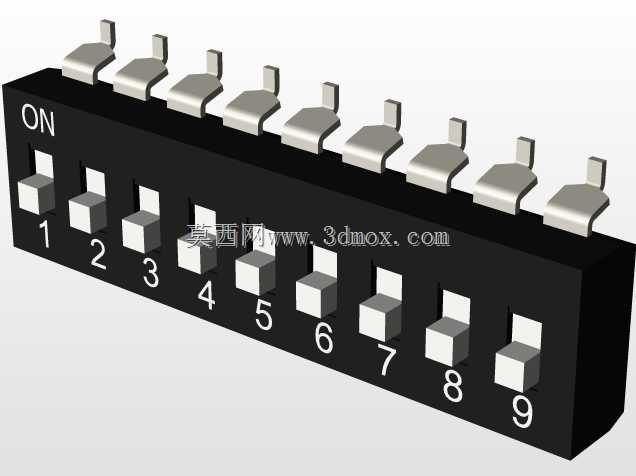

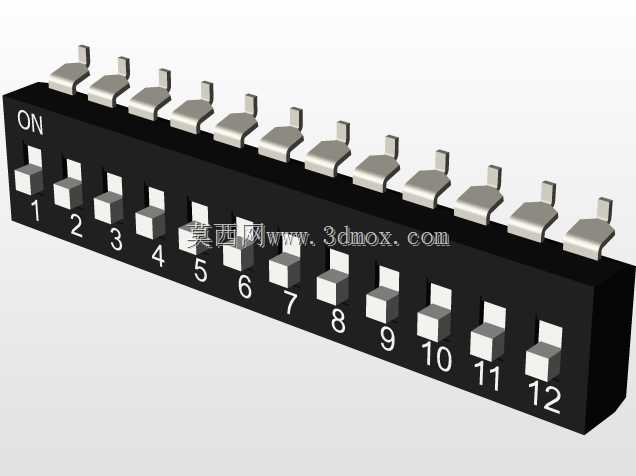

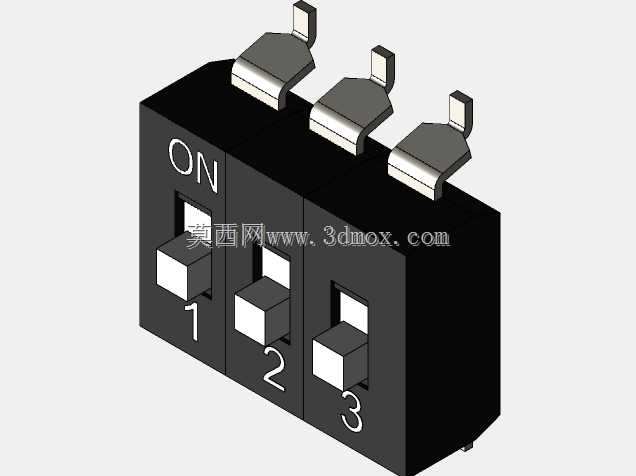

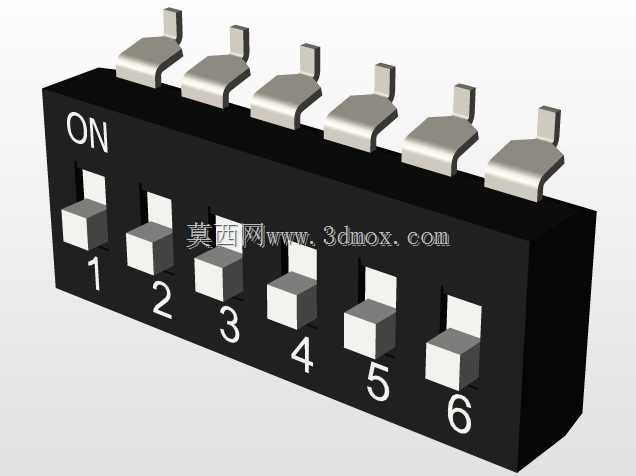

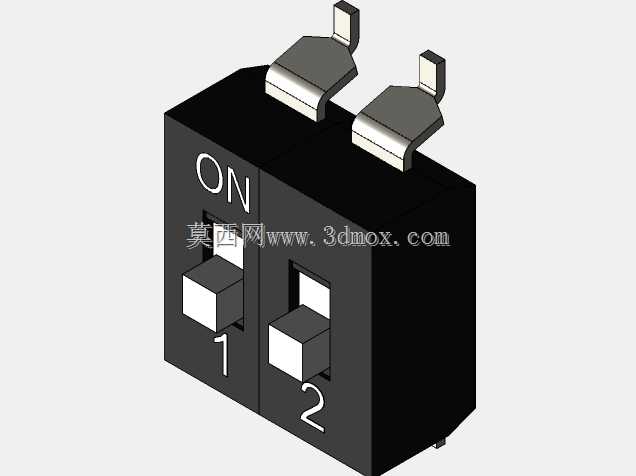

　　在电路板级的硬件结构设计中，这类双路直插式单刀单掷开关是极为常见的板载控制元件，它不需要复杂的外围固定结构，直接通过引脚焊接在PCB表面即可完成安装，在工控板卡、测试治具、小型消费电子、电源模块以及各类需要手动切换通断状态的电子设备中都有广泛应用。它的核心作用是为设备提供两路独立的物理通断控制，使用者可以通过表面的拨块手动切换每一路的导通与断开状态，相比贴片式的微型拨码开关，这种带凸起拨柄的结构操作手感更明确，戴手套作业时也能准确拨动，在工业现场的调试、地址设置、功能切换场景中实用性很强。从结构设计角度看，该开关采用黑色绝缘基座作为主体承载结构，基座内部集成了两组独立的弹性接触触点，外部露出两个方形拨块，分别对应1、2两路通道，

　　基座表面印有ON标识，用于指示拨块所处位置对应的导通状态，避免操作人员误判。顶部伸出的两个弯折金属引脚为插装焊接端，引脚的间距、伸出长度与弯折角度都严格对应标准PCB焊盘布局，在进行PCB Layout时可以直接按照引脚间距预留焊盘与安装孔位，不需要额外设计固定卡扣或者螺丝孔，插装后经过波峰焊或者手工焊接即可牢牢固定在电路板上。基座底部还带有小型的定位柱，在插装时可以先卡入PCB对应的定位孔中，防止焊接过程中元件偏移浮高，这一细节在批量生产的波峰焊工艺中尤为重要，能大幅降低焊接不良率。开关的外形尺寸属于小型直插元件范畴，整体高度较低，不会在电路板上方占用过多的垂直空间，对于内部空间紧凑的电子设备来说，

　　这种低矮的外形可以有效避免与外壳、上方的线束或者其他高元件发生干涉。在进行整机结构设计时，只需要在外壳对应拨块的位置预留出长条形的操作窗口，窗口的长度要覆盖两个拨块的全部行程，宽度要略大于拨块的截面尺寸，同时要保证拨块在拨动到两个极限位置时都不会与窗口边缘发生卡滞。外壳内壁与开关顶部之间需要预留少量安全间隙，既不能间隙过大导致异物容易进入设备内部，也不能间隙过小压到拨柄影响开关动作。开关的拨块行程很短，拨动时带有清晰的段落手感，内部触点采用弹性金属结构，能够保证在多次通断循环后仍然保持稳定的接触压力，不会因为设备运行中的轻微振动出现接触不良、状态跳变的问题。在三维建模过程中，需要准确还原引脚的弯折弧度与根部的圆角过渡，

　　如果将引脚建模成直角弯折，在后续进行装配干涉检查时就会出现误报，也无法准确模拟实际插装时引脚与焊盘的配合状态。基座的倒角、拨块与基座之间的装配缝隙也需要按照实际零件的公差进行建模，缝隙过大会导致模型看起来失真，缝隙过小则会在数字样机中表现为两个零件互相穿透。对于结构工程师而言，把这类常用电子元件的准确三维模型纳入标准件库，可以在整机设计时直接调用，不需要每次重复建模，同时能在设计早期就核对板卡与外壳的空间匹配关系，避免等到样机制作阶段才发现操作窗口位置偏移、元件与外壳干涉等问题，减少反复改板、修改外壳模具的次数，缩短产品的开发周期。在选型使用时，还要结合实际电路的电流电压参数确认开关的触点容量，虽然三维模型只体现外形结构，但结构设计始终要服务于电气功能，安装边界的确认也要同时兼顾焊接工艺、操作空间与绝缘距离，保证元件在设备长期运行中稳定可靠。
