贴片式光电耦合隔离器件六脚封装

　　在工业控制板卡、电源管理模块以及各类数字信号接口电路中，不同电位域之间的信号传递往往需要可靠的电气隔离，光电耦合器正是承担这一职能的基础分立器件。这款六引脚表面贴装封装的光耦，内部集成红外发光二极管与光敏检测芯片，通过光路完成电信号到光信号再到电信号的转换，从而在输入与输出之间建立数千伏级别的绝缘屏障，阻断地环路电流，抑制共模干扰，保护后端敏感逻辑电路不受高压侧浪涌、噪声以及电位差的损伤。从实际工程应用来看，这类器件常见于PLC开关量输入输出通道、电机驱动隔离接口、继电器驱动电路、通信总线隔离以及医疗仪器和测试设备的安全隔离环节。在强电磁干扰的工厂环境里，变频器、伺服驱动器和接触器动作时会在电源与信号线上产生尖峰脉冲，

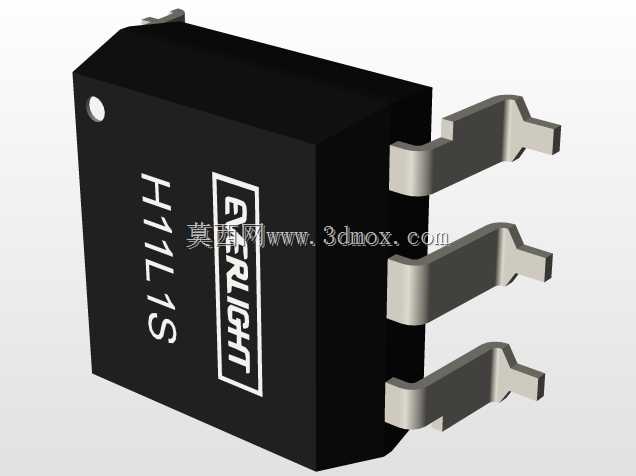

　　如果控制芯片与功率回路直接共地，误触发甚至芯片损坏的概率会显著上升；在信号路径中加入光耦后，两侧可以采用独立的电源与参考地，控制端只需极小的输入电流即可驱动内部发光管，输出侧则根据逻辑需要给出对应的电平状态，既完成信号传递，又把高压危险区域与低压逻辑区域在物理上彻底分开。该器件采用黑色环氧塑封本体，本体表面印有型号标识与品牌丝印，顶面平整，边角带有轻微脱模斜度，适合自动化贴装设备的吸嘴拾取。六只鸥翼形引脚从封装两侧水平引出并向下弯折，引脚共面度经过控制，能够在回流焊过程中与焊盘形成良好的焊点轮廓。建模时引脚的折弯半径、根部过渡以及末端宽度都需要按真实成型特征还原，否则在PCB装配干涉检查和钢网开口设计时容易出现偏差。

　　本体端部的圆形模孔是塑封工艺留下的结构特征，虽然不影响电气性能，但在外观核对和整机三维布局中有助于识别元件方向。对于结构工程师而言，布置该元件时需要在封装周围预留足够的电气间隙与爬电距离，隔离侧与非隔离侧的走线不能在元件下方跨越，必要时在PCB上开槽以提升绝缘等级。高度方向上，要确认上方是否有壳体、散热片或邻近连接器，避免在振动环境下发生机械接触。焊盘图形设计应匹配引脚宽度与间距，钢网厚度与开口比例决定锡膏沉积量，过多容易造成桥连，过少则可能在温度循环后出现虚焊。在热设计方面，光耦自身功耗不高，但邻近功率器件的长期烘烤会加速光耦内部发光管的光衰，布局时应让其远离整流桥、MOS管和大功率电阻等热源，并保证通风路径顺畅。

　　若设备工作在高低温交变或高湿环境，还应在焊点周围考虑三防涂覆，而隔离槽区域则需避免导电介质残留。三维模型在整机设计中的价值不止于视觉呈现，更重要的是把元件的占位、高度、引脚形态和极性标识准确带入装配环境，让结构与硬件工程师在投产前完成空间校核、安全距离检查和维修可达性评估。通过还原封装本体的细微倒角、引脚表面的金属质感以及丝印位置，模型可直接用于产品渲染、装配指导和数字化样机验证，帮助团队在样机阶段减少返工，缩短开发周期。
