力特SP3003-02XTG贴片防护器件三维结构

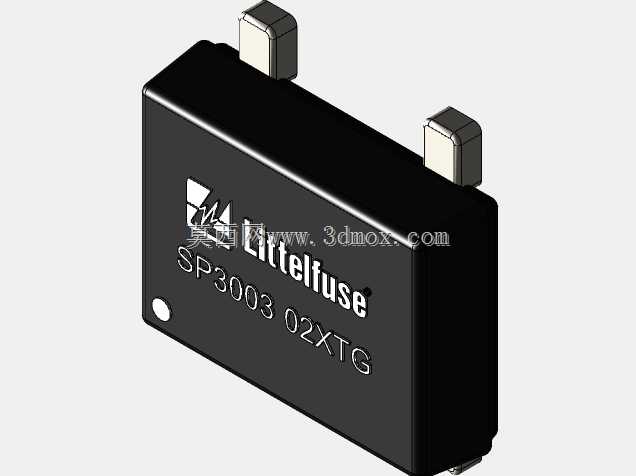

　　在消费电子、工业控制板卡以及车载电子模块的PCB布局阶段，板级瞬态过压防护器件的三维占位往往直接影响整板的布线走向与装配良率，这款SP3003-02XTG属于Littelfuse推出的齐纳二极管型浪涌抑制器件，核心作用是为硅基半导体芯片提供雪崩击穿防护，将静电放电、电快速瞬变脉冲群以及浪涌冲击带来的多余电荷泄放到地，避免后级敏感电路因过压发生栅极击穿、端口烧毁等不可逆损坏。从三维结构上看，器件采用黑色环氧模塑封装本体，顶面丝印清晰标注品牌标识与完整型号，两端伸出的金属端子采用无引脚贴装设计，焊接后端子底面与PCB焊盘完全贴合，不存在直插器件的引脚成型公差，也省去了波峰焊后剪脚的工序，适配SMT整线高速贴装流程。

　　做封装库建模时需要重点把控几个边界尺寸：本体顶面的两个凸起端子并非简单的方块，其靠近本体一侧做了斜切过渡，建模时不能直接拉伸成直角块，否则在做整机装配干涉检查时，会误判端子与相邻屏蔽罩、塑胶壳体的间隙；本体左下角的圆形定位标记对应引脚1的极性方向，这个特征在三维模型中必须保留，后续输出贴片坐标文件、生成钢网开孔图时都要以此为基准，避免出现器件反向贴装的批量事故。实际选型应用中，这类器件通常布置在USB接口、HDMI端口、CAN总线收发器、传感器信号输入端口的入口处，布线时要求防护器件的接地焊盘通过最短路径连接到整机保护地，过长的走线会引入额外寄生电感，导致瞬态冲击下器件两端的残压升高，削弱防护效果。三维模型导入PCB设计环境后，

　　结构工程师可以同步核对器件与周边金属外壳的安全距离：在便携式设备中，整机跌落时外壳可能发生微小形变，若防护器件顶面距离壳体内壁小于0.2mm，就存在挤压本体导致封装开裂的风险，借助精准的三维模型可以在开模前直接完成这类间隙校核，不需要等到样机试产阶段再做整改。从器件本身的工作逻辑来看，其内部集成的齐纳结构在正常工作电压下处于高阻截止状态，几乎不会消耗总线的静态电流，不会对高速信号的眼图造成明显影响；当端口出现超过击穿电压的瞬态过压时，器件会在纳秒级时间内进入低阻导通状态，将浪涌电流泄放，同时把端口电压钳位在后端芯片可承受的安全范围内，冲击结束后自动恢复高阻态，不需要更换维护。建模过程中对封装本体的拔模斜度也做了还原，

　　实际半导体塑封本体的侧壁并非完全垂直，存在微小的脱模斜度，忽略这个特征虽然不影响PCB布局，但在做整机热仿真、灌封工艺模拟时，器件与灌封胶的接触面积计算会出现偏差，尤其是在工业类模块需要整体灌封提升防护等级的场景下，精准的外形特征可以帮助工艺工程师提前预判灌封气泡的残留位置。两端焊接端子的镀层结构在三维模型中简化为均质金属块，但其实际尺寸严格对应规格书的焊盘建议尺寸，贴片生产时锡膏会在端子底面形成均匀的焊缝，端子外侧的锡量爬升高度也可以通过模型与钢网开孔的匹配做提前验证，避免出现锡量过多导致的相邻引脚桥连。这类防护器件虽然单颗体积很小，却是电子设备可靠性设计中不可或缺的环节，覆盖从民用消费电子到工业测控、车载通信的多个场景，精准的三维模型能够让结构设计、硬件设计、工艺工程师在同一数据源下协同工作，减少不同部门之间的图纸沟通误差，从设计源头规避装配、测试环节可能出现的各类问题。
