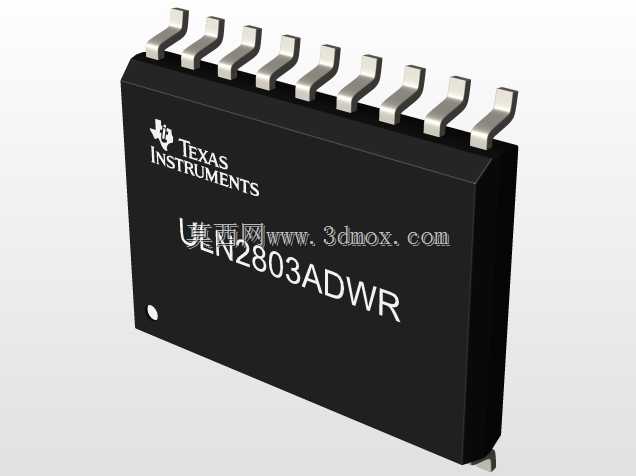

ULN2803达林顿晶体管阵列封装结构

　　在工业控制板卡的驱动链路设计里，达林顿晶体管阵列是承接弱逻辑信号与感性负载的常用器件，这款ULN2803的三维封装模型，完整还原了SOP-18贴片封装的物理形态，可直接用于PCB布局阶段的干涉校验、整机外壳的空间预留，以及装配工位的可视化指导。从实际选型场景来看，这类器件常被布置在PLC输出扩展板、继电器驱动模组、步进电机细分驱动板、工业指示灯阵列面板上，用来把主控芯片输出的毫安级逻辑电流，放大到足以驱动小型继电器、蜂鸣器、LED数码管、微型电磁阀的程度，八通道独立的NPN达林顿架构，单颗芯片就能替代八路分离式三极管搭配基极限流电阻的组合，大幅压缩板卡占用面积。模型的外形还原覆盖了封装本体的所有关键边界：黑色塑封主体的长宽比例、

　　引脚的共面度与弯折弧度、引脚中心间距、本体厚度都严格参照器件实物的机械尺寸，引脚表面做了金属镀层的质感区分，塑封表面的丝印标识位置也对应实物布局，设计人员在堆叠装配时，可以直接把模型导入PCB装配环境，核对芯片与周边电解电容、接线端子、散热片的安全间隙，避免出现贴片阶段元件干涉、外壳装配压碰引脚的问题。做结构设计时，这类贴片器件的安装边界不能只看 datasheet 上的标称长宽，还要考虑回流焊过程中元件的轻微位移公差，以及三防漆涂覆、引脚焊盘向外延伸的预留空间，模型里引脚向外探出的长度、引脚根部与塑封本体的过渡圆角，都能帮助结构工程师更精准地划定元件禁布区。比如在设计超薄IO模块的外壳时，芯片塑封本体到外壳内壁的距离、

　　引脚焊盘与外壳筋位的间隙，都可以依托这个三维模型做实时测量，不用等实物打样回来才发现空间冲突。从器件本身的功能设计逻辑来看，八通道达林顿阵列每一路都集成了基极限流电阻和续流保护二极管，在驱动继电器这类感性负载时，不需要额外在板上布置续流二极管，内部的二极管已经可以在关断瞬间给线圈的反向电动势提供泄放通路，这也是它在工业驱动场景里被广泛采用的核心原因。三维建模过程中，对引脚的弯折角度做了精准还原，SOP封装的鸥翼引脚成型角度直接影响贴片焊接的良率，角度过大容易导致引脚共面度不足，焊接时出现虚焊；角度过小则会让引脚根部应力集中，在温度循环测试中出现引脚断裂。模型里的引脚弧度、末端平直段的长度，都和量产器件的成型标准保持一致，

　　工艺工程师可以借助这个模型制作钢网开口的参考示意，或者给贴片设备的吸嘴取料位置做可视化定位。在整机三维布线阶段，这个模型也能帮布线工程师预判信号走线的空间，尤其是在板卡密度较高的嵌入式控制模块里，芯片周边的走线需要避开引脚焊接的润湿区域，模型的塑封本体轮廓可以直接作为元件高度的参考，评估上方是否可以走扁平线束或者布置屏蔽罩。很多设计人员在做数字孪生的设备可视化演示时，也需要这类精准的电子元件模型来还原PCB板的真实外观，相比简化的方块模型，带引脚细节和丝印标识的模型能让整板的可视化效果更贴近实物，用于操作培训、装配指导时辨识度更高。针对维修工位的AR引导场景，精准的元件模型可以叠加在实物板卡上，指引维修人员定位故障芯片的位置，识别引脚序号，避免焊接时出现引脚连焊或者装反的问题。塑封本体一侧的定位圆点标记也在模型中做了还原，这个标记是量产时用来标识引脚1位置的关键特征，在贴片编程、质检目检、手工焊接时都是重要的对位参考，建模时保留这个细节，能让模型在全流程的工程应用里都具备实用价值，而不是仅做外观展示。
