多工位连续级进冲压模具结构设计

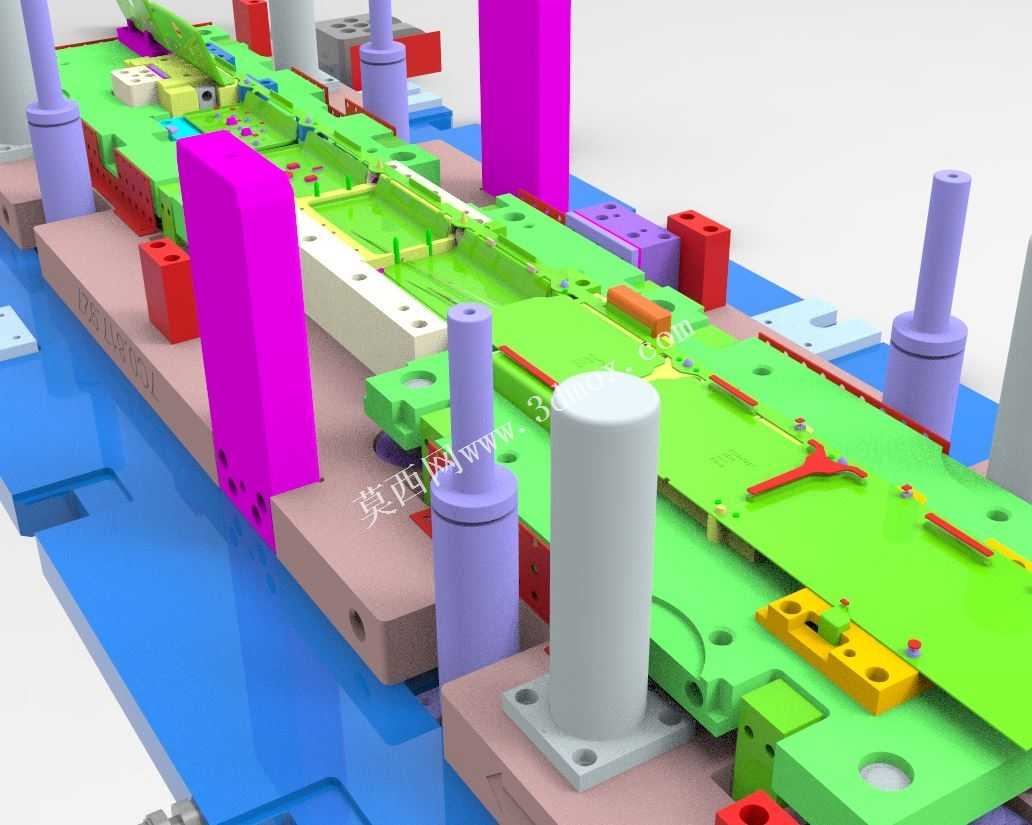

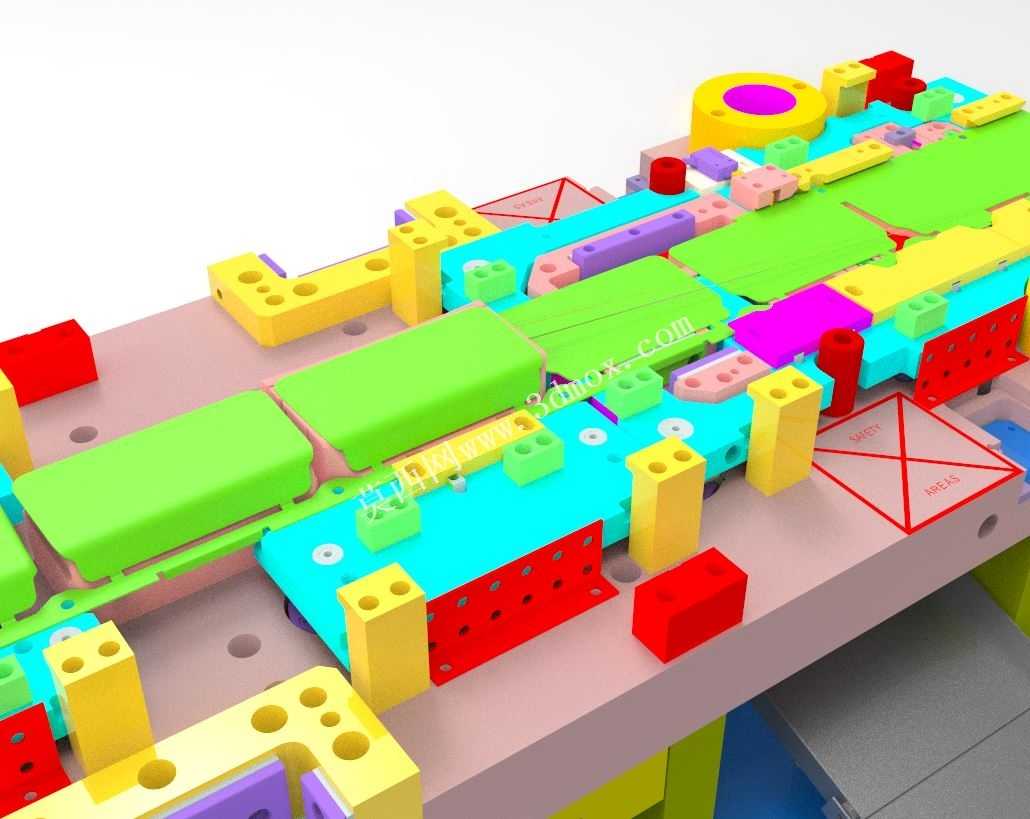

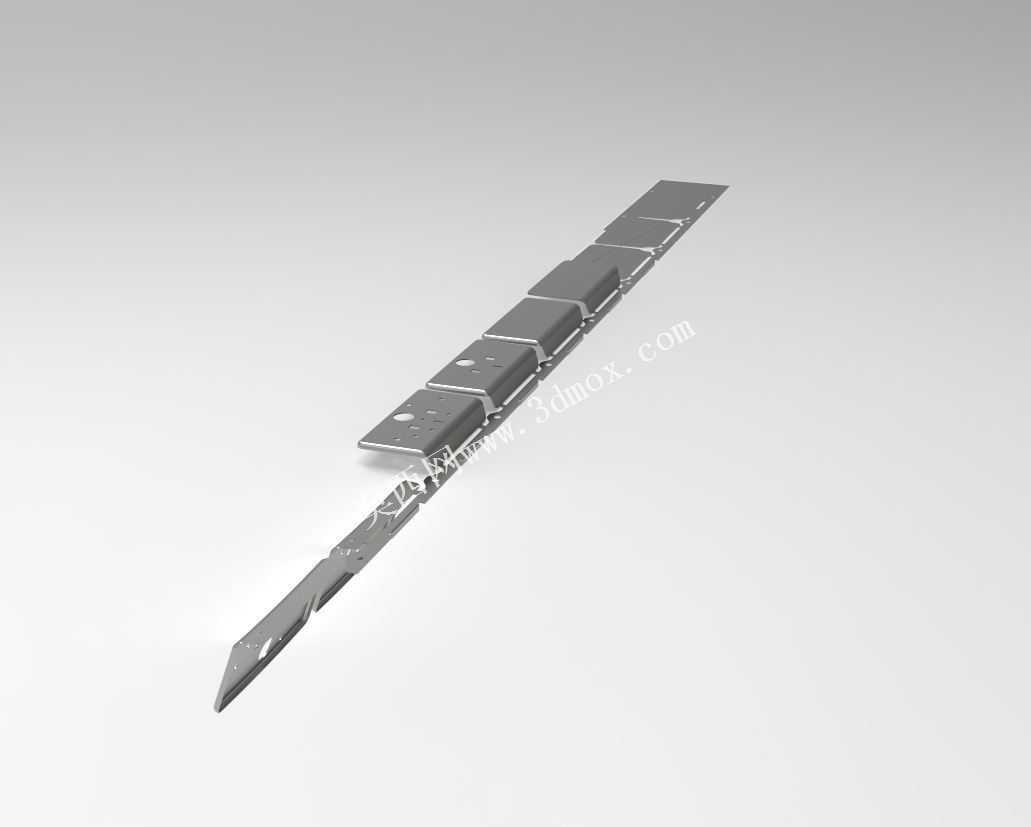

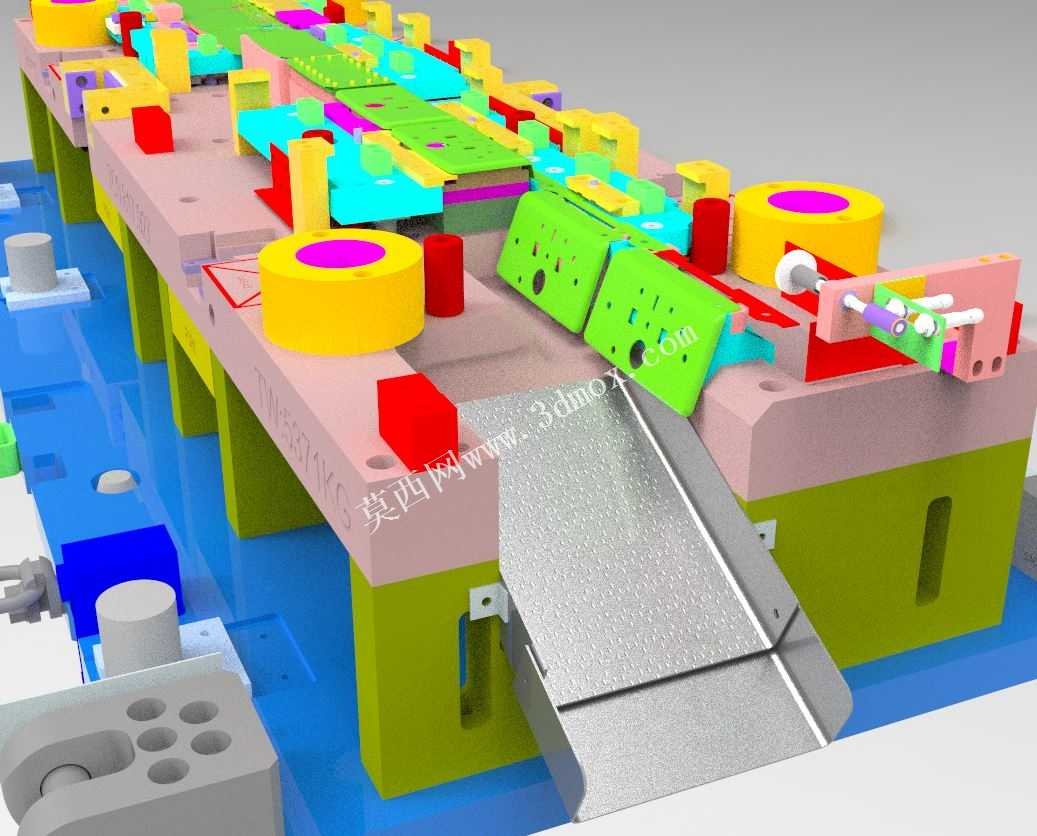

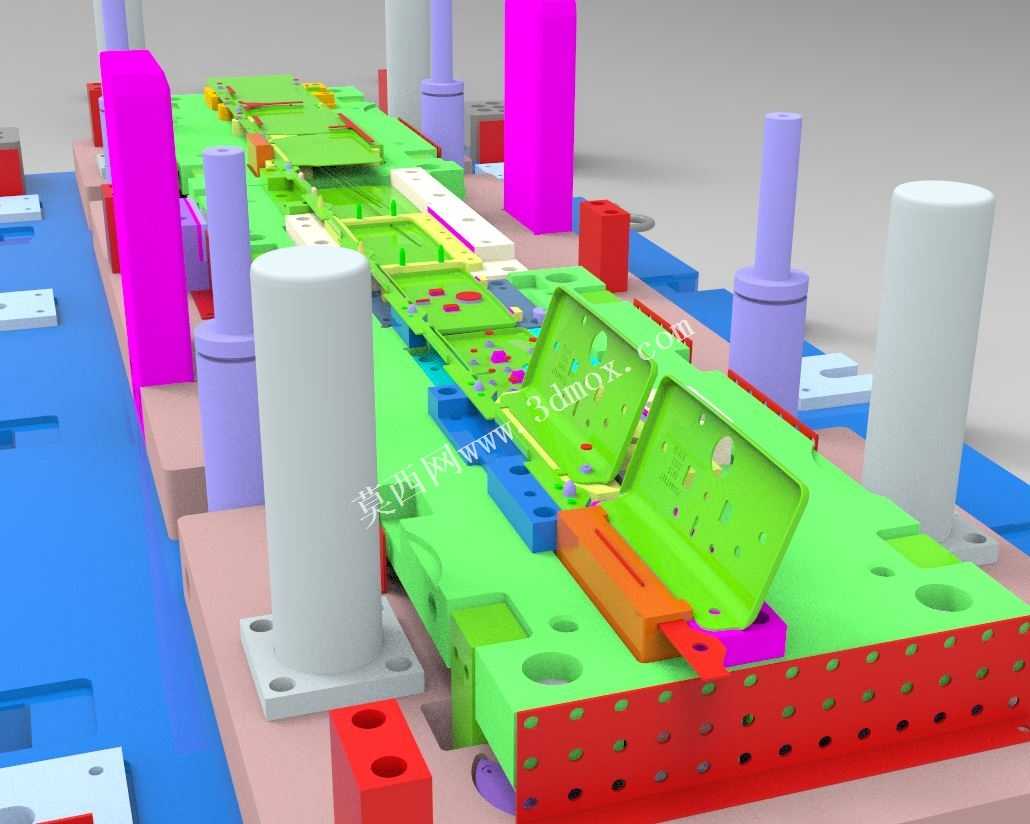

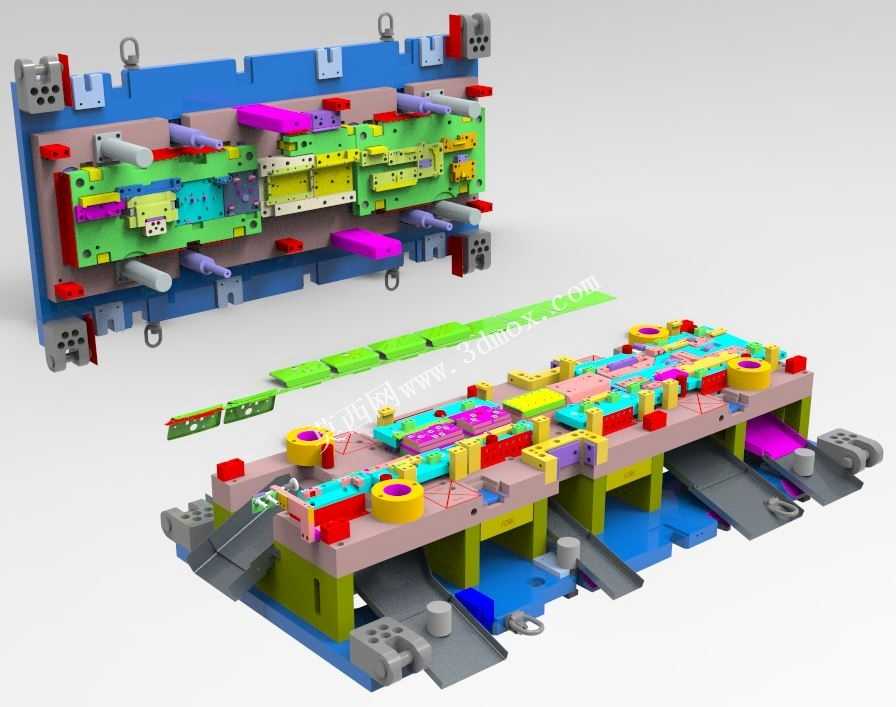

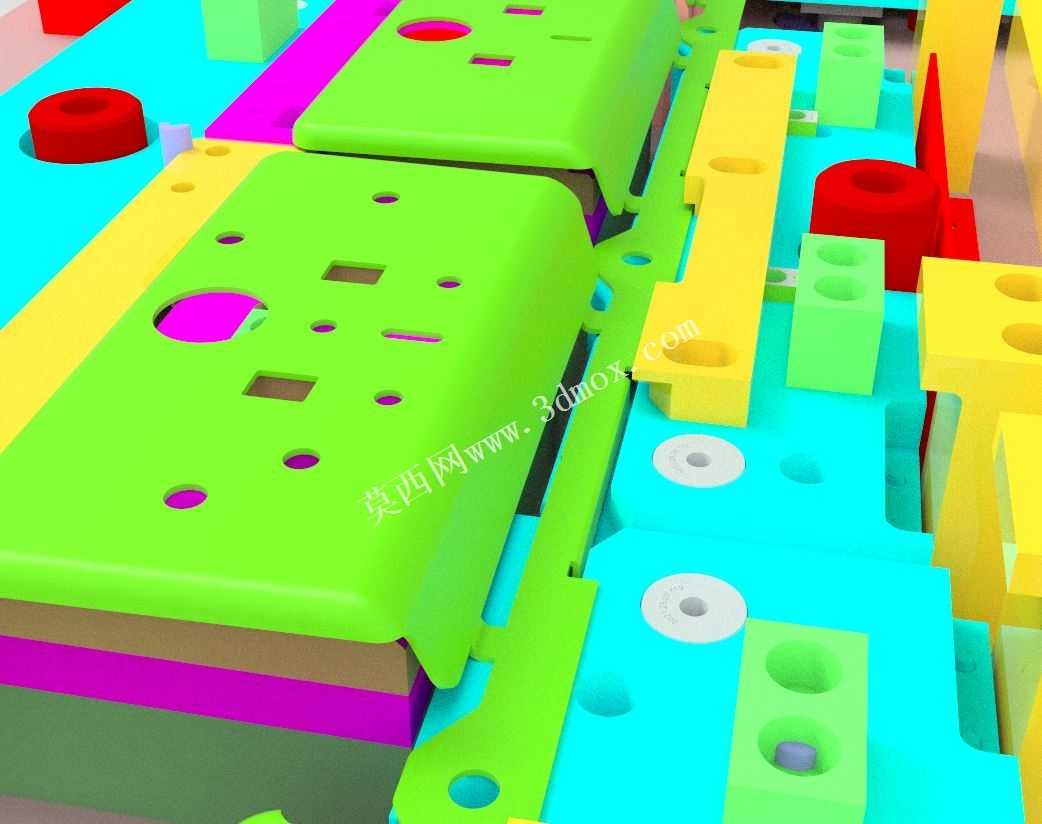

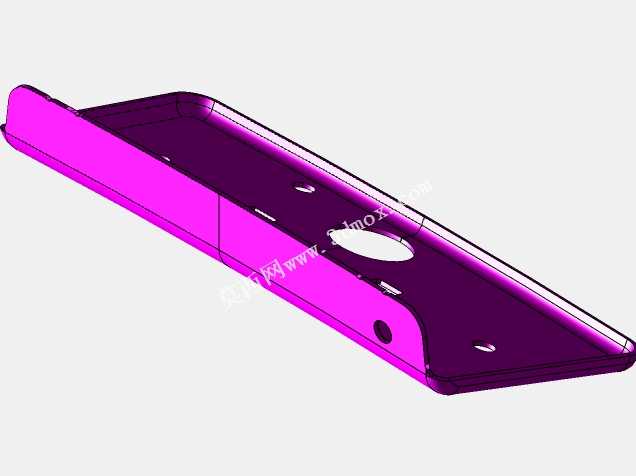

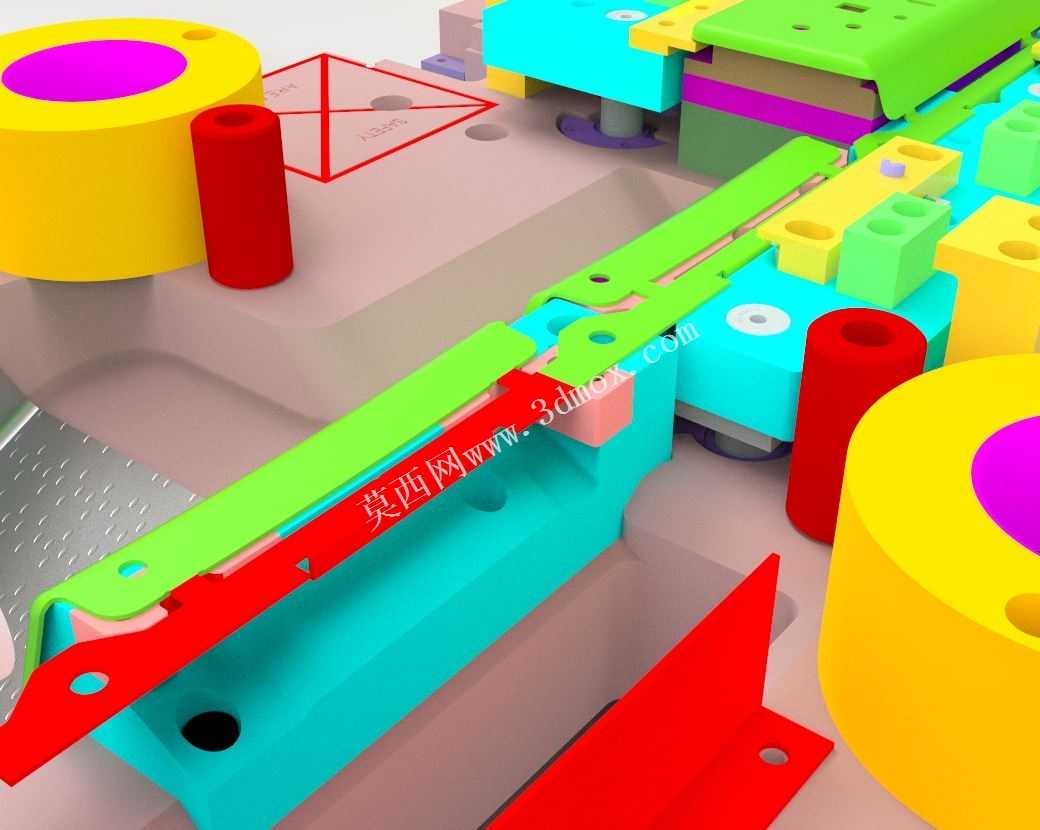

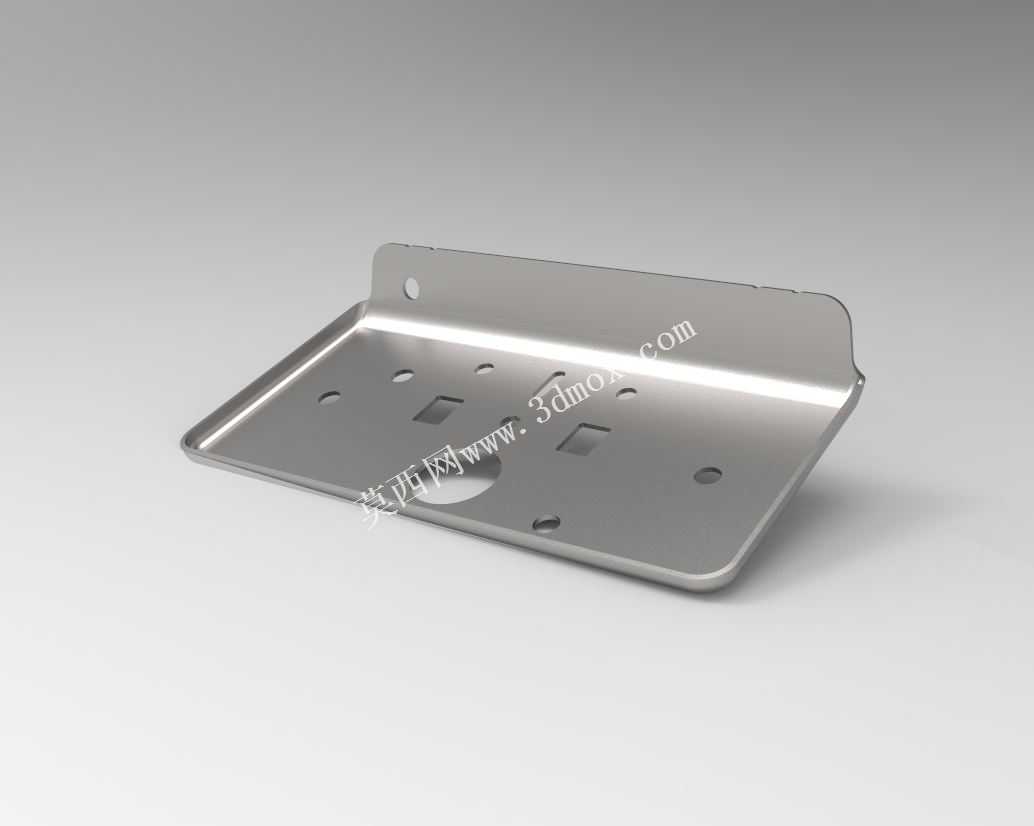

这套多工位连续级进冲压结构，主要面向五金零部件的大批量连续冲压生产场景，在电子接插件、家电五金配件、汽车小型冲压件的量产产线中应用广泛，能够在单次冲床行程内完成多道冲压工序，大幅提升生产效率与产品一致性。整套结构采用上下模分体式布局，上模部分集成了多组不同功能的凸模组件，对应冲孔、切边、折弯、整型、落料等不同工序，各工位之间通过精准的步距送料结构衔接，料带沿模具送料方向依次经过各加工工位，无需人工周转即可完成从原料带料到成品件的全流程加工。下模部分对应设置了凹模镶块、定位销、顶料机构与废料导出结构，各功能模块采用镶拼式设计，易损耗的冲切、折弯部位单独采用高耐磨合金材质制作，后期维护时仅需更换对应镶块即可，无需整体拆装模架，有效降低产线停机维护成本。设计过程中充分考虑了冲床的安装边界，模架整体采用标准后侧导柱模架结构，导柱导套配合精度达到IT5级，保证上下模合模时的对位精度，避免长期高速冲压下出现对位偏移导致的产品毛刺、尺寸超差问题。模具的送料步距经过精准核算，各工位的工序排布遵循先切边定位、再冲孔成型、最后落料的工艺逻辑，避免成型工序对已加工孔位、型面造成拉扯变形。模架上设置的多组吊环结构适配车间常规起重设备的吊装需求，上下模合模高度匹配常规开式冲床的闭合行程参数，无需额外改装设备即可直接上机安装使用。模具内部设置的弹性卸料结构采用矩形弹簧与聚氨酯弹性体搭配的方案，针对不同工位的卸料力需求匹配对应弹性元件，既保证冲压过程中料带被平稳压紧，避免料带窜动影响加工精度，又能在冲头回程时顺利将料带从凸模上卸下，防止带料问题影响连续送料。各成型工位的折弯、打凸结构预留了微调余量，试模阶段可通过调整垫片厚度快速修正成型尺寸，缩短模具调试周期。废料滑道沿下模两侧布置，冲裁产生的边角废料可沿滑道直接滑落至设备下方的废料收集槽，无需人工频繁清理模面，适配高速连续冲压的生产节奏。
