木工车间木屑粉尘过滤式吸尘装置

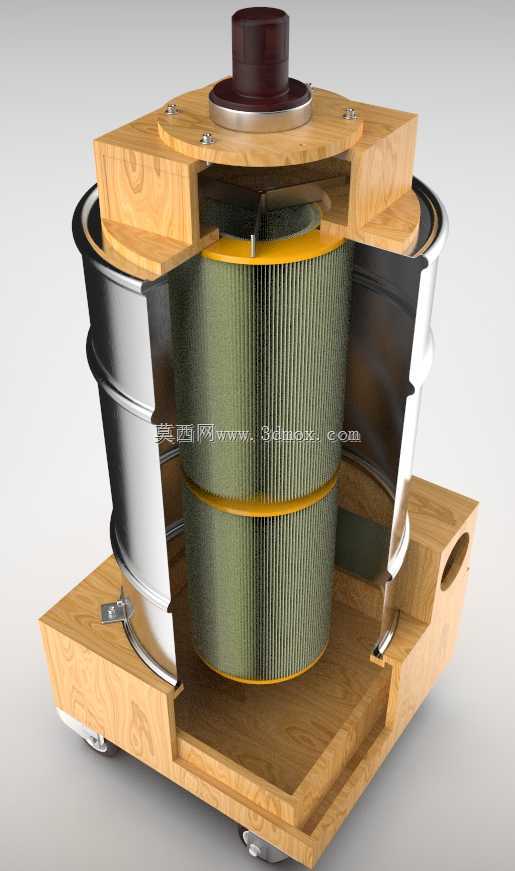

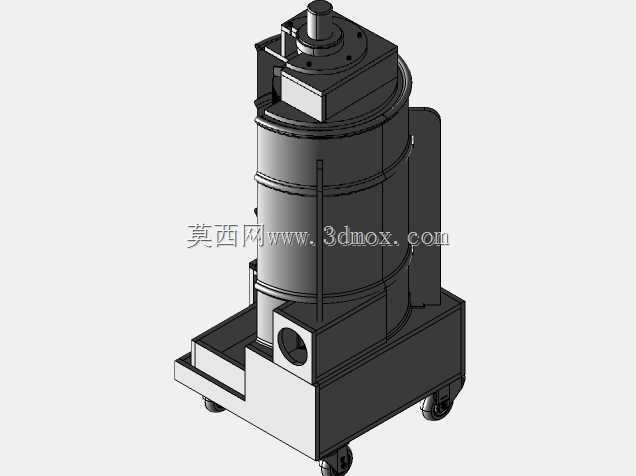

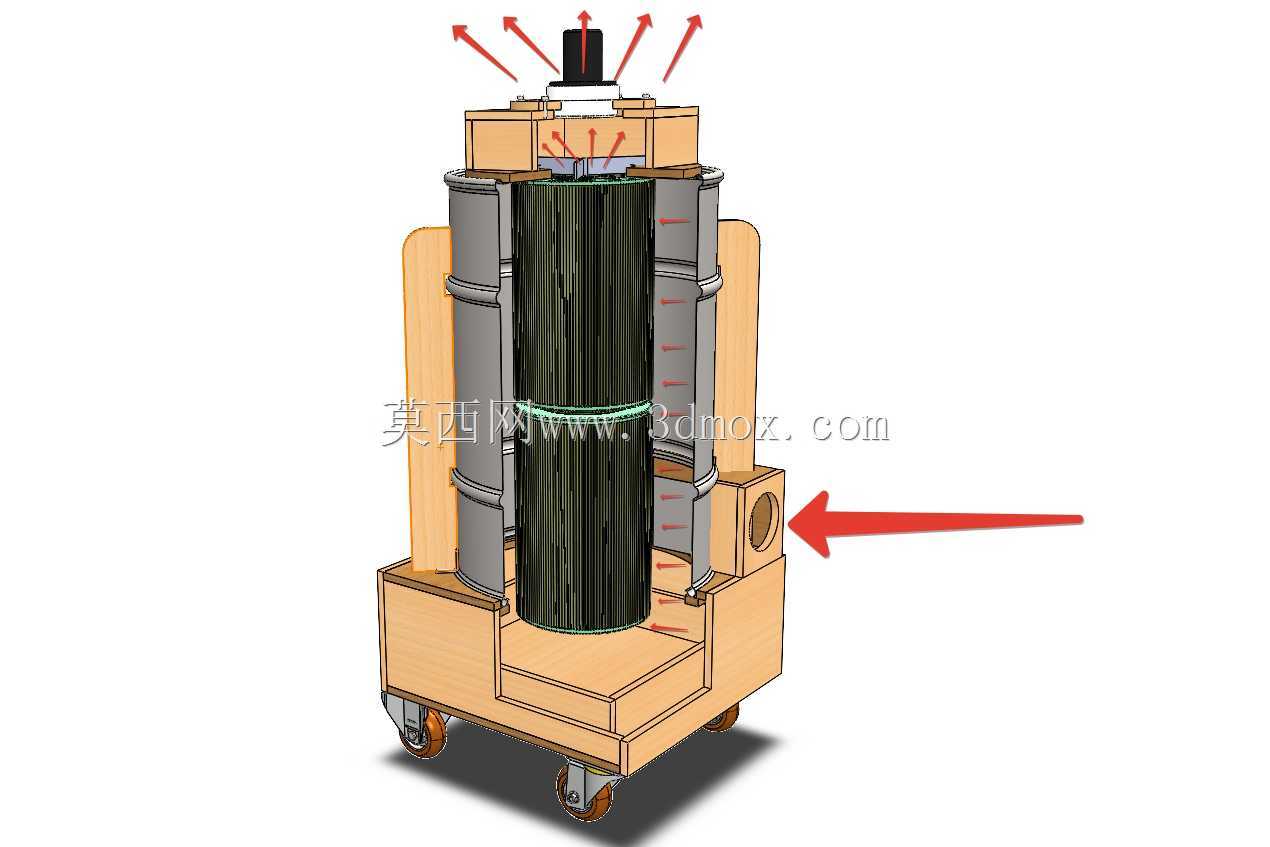

这款吸尘装置主要面向小型木工加工作坊、家装木作施工现场、手工木艺工作室等场景设计，核心用于清理作业过程中飘散在空气中的浮尘、木屑颗粒，也可吸附地面、设备表面积攒的轻质加工碎屑，避免木粉弥漫被操作人员吸入造成职业健康损伤，同时减少木屑堆积带来的消防隐患，维持作业区域的整洁度。装置采用上下木质夹持框架搭配金属外桶的结构设计，底部框架预留了脚轮安装位，可根据使用需求加装万向脚轮实现工位间的灵活移动，也可直接固定在木工设备旁作为定点除尘单元使用，整体外桶直径适配常规工业集尘桶的通用尺寸，顶部的负压接口可直接对接市面常见的工业负压风机、吸尘风管，无需额外定制转接头即可完成管路对接。内部核心过滤单元采用褶皱式滤筒结构，双层滤筒上下叠放的设计大幅提升了有效过滤面积，褶皱结构能在有限的桶内空间里最大化容尘量，滤筒上下端通过黄色密封胶圈与桶体、上下框架压紧，避免未经过滤的含尘空气从缝隙处泄漏，保证所有吸入的气流都穿过滤芯完成粉尘拦截。设计过程中充分考虑了日常维护的便捷性，上下木质框架通过快拆卡扣与金属桶体连接，不需要额外专用工具即可打开桶体，快速取出内部滤筒进行清灰或者更换，降低日常维护的操作门槛。底部木质承托板做了圆角过渡处理，避免移动过程中磕碰划伤操作人员，侧面预留的握持位方便单人即可完成设备的抬运移位。装置的安装边界充分适配小型作业空间的摆放需求，整体占地尺寸不足0.3平方米，既可以放置在木工台锯、砂带机这类产尘设备的侧下方对接设备排尘口，也可以作为独立移动式吸尘单元在不同作业点间切换使用，滤筒的过滤精度可拦截绝大多数10微米以上的木粉尘颗粒，排出的空气不会造成二次扬尘，适配小型加工场景的除尘需求，不需要复杂的管路铺设即可快速投入使用。
