BLDC吸尘器用高速涡轮动力单元结构设计

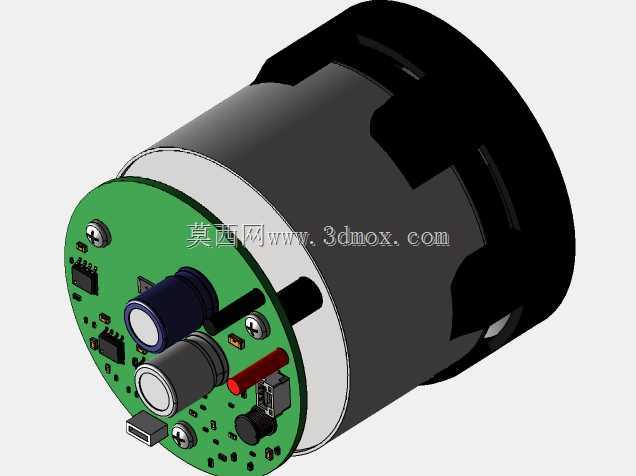

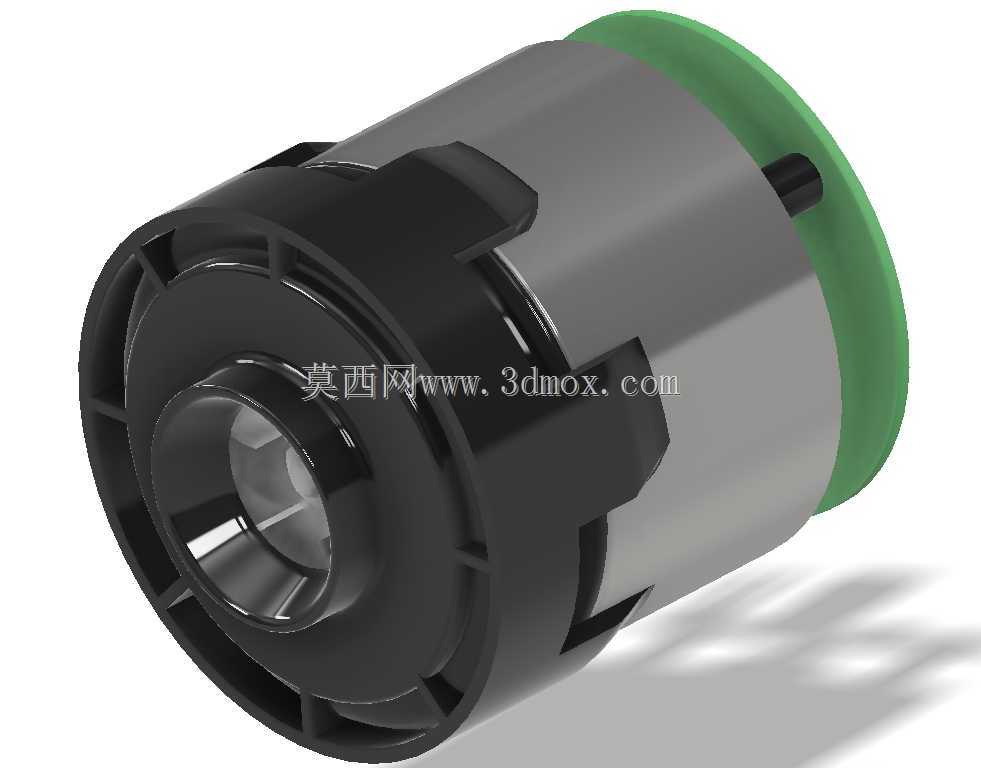

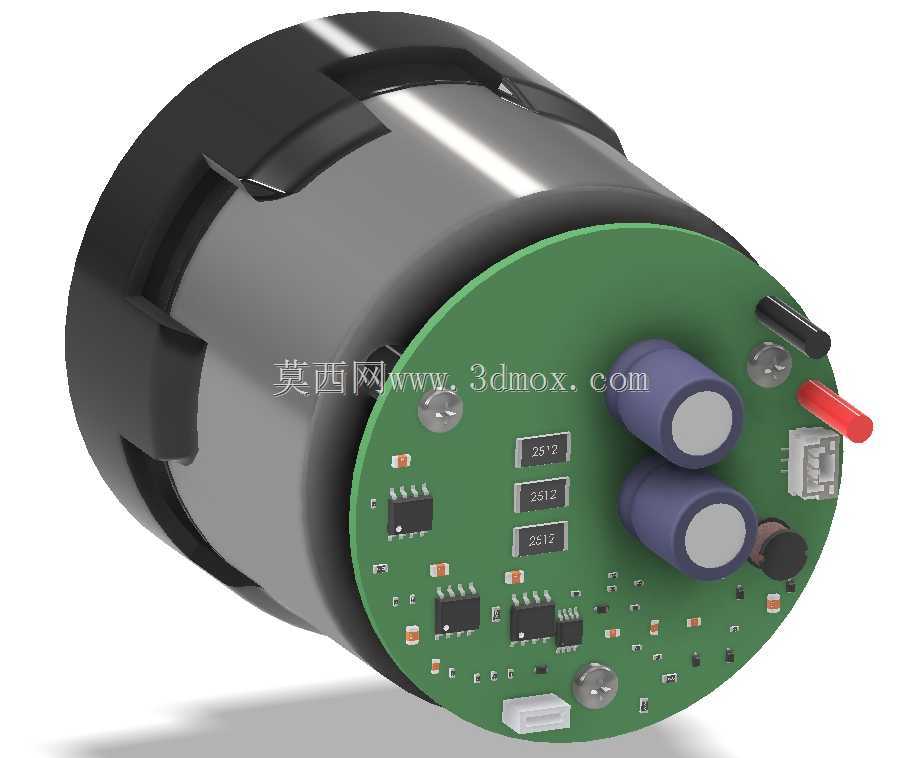

这款涡轮动力单元是家用手持、立式推杆以及小型商用清洁设备的核心吸尘发生部件，主要适配直流供电的清洁类产品，可在紧凑的机身空间内提供稳定的负压吸力，满足日常家居除尘、车载清洁、小型工位碎屑清理等多场景的吸尘需求，替代传统有刷电机动力方案，大幅提升清洁设备的运行寿命与吸力稳定性。该动力单元集成了无刷直流驱动与涡轮风轮结构，运行时通过内置无刷电机带动同轴涡轮叶轮高速旋转，在风腔内部形成连续梯度负压，将外部混有尘屑的气流经吸尘口卷入尘仓，气流经过涡轮风道时可形成稳定的风压输出，避免传统碳刷结构长期运行产生的磨损掉屑、火花干扰问题，适配24V低压直流供电场景，可直接对接常见的锂电池包供电回路，无需额外增设高压整流模块，适配便携类清洁设备的供电设计逻辑。从设计思路来看，整体采用同轴直驱的结构布局，将电机定转子、涡轮风轮、导流风道整合为一体化筒状结构，省去了传统传动结构的连接冗余，有效降低了动力传输过程中的损耗，同时将风轮端的进风口设置在结构前端，出风口沿尾部端盖径向导出，可配合清洁设备的尘气分离结构形成顺畅的气流路径，避免气流紊流带来的吸力损耗与运行异音。结构前端的黑色格栅式进风端盖兼具导流与防护作用，既可以引导气流均匀进入涡轮腔，避免大尺寸异物进入风轮造成卡滞，也对内部高速旋转的叶轮形成物理防护；中部的金属壳体为电机定转子提供安装基准，同时承担运行过程中的散热作用，可将绕组产生的热量通过壳体快速导出，避免长时间高转速运行下的过热退磁问题；尾部的绿色端盖设置有轴承定位结构与出线通道，为输出轴尾部提供旋转支撑，同时规整内部走线，避免线路与旋转部件发生干涉。从安装边界来看，整体为等直径圆柱主体结构，前端进风段设置有定位卡扣结构，可直接卡入清洁设备的主机风腔安装位，无需额外设计复杂的连接法兰，尾部出线端预留有足够的接线空间，可适配不同线径的动力接线与霍尔传感接线，整体径向尺寸紧凑，可适配小直径的手持清洁设备机身设计，轴向长度经过优化，不会过度挤占主机内部的尘仓与电池安装空间，安装时仅需保证前端进风面与尘仓出风口的同轴度，即可实现稳定的密封连接，降低整机装配的调校难度。
