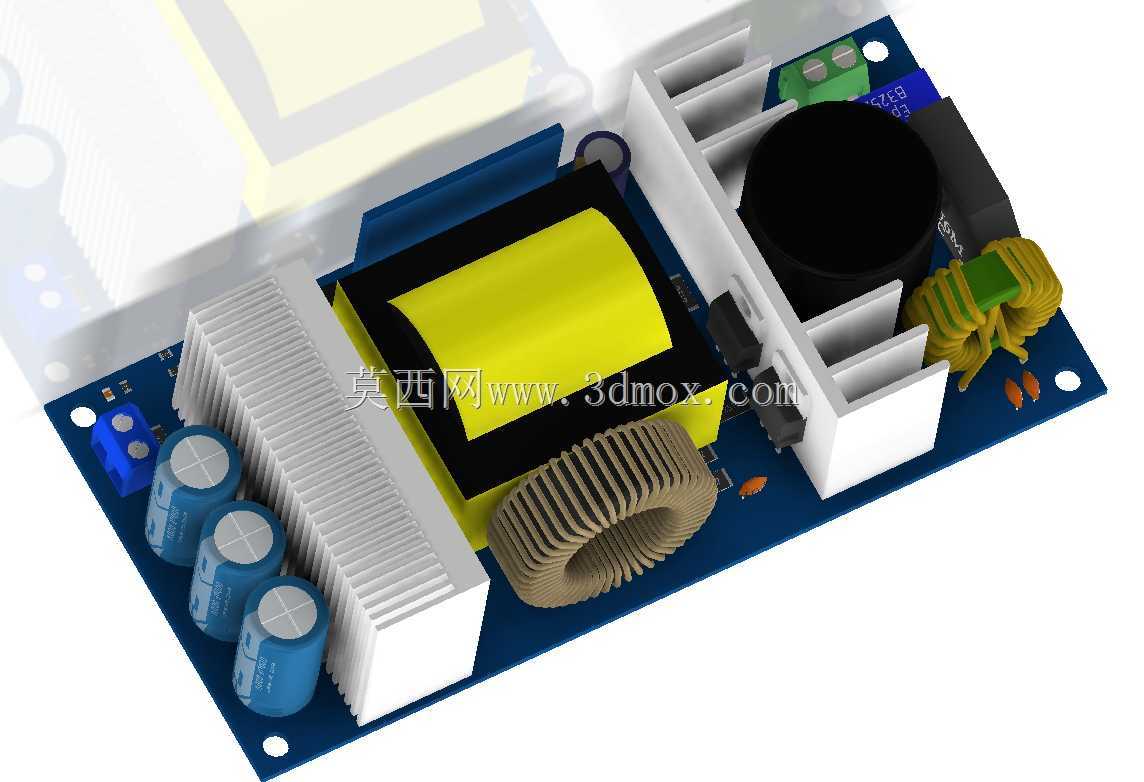

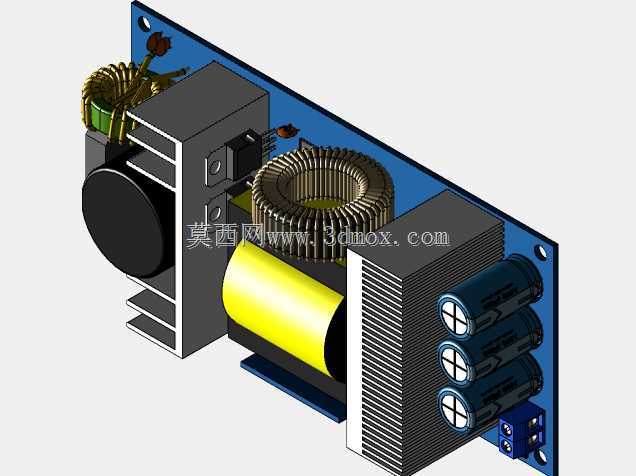

24V300W开关电源板WX-DC2440结构设计

这款24V300W规格的AC-DC开关电源板，是工业低压供电场景中应用极为广泛的电能转换部件，常被集成在工业控制柜、小型自动化设备、通讯基站前端供电单元、LED驱动配套系统、民用低压电控装置中，承担着将市电交流输入转换为稳定24V直流输出的核心作用，为后端的传感器、继电器、小型执行器、控制板卡等需要低压直流供电的部件提供可靠的电能供给，避免市电电压波动、杂波干扰对后端精密电子部件造成损伤。从实际功能特性来看，这款电源板额定输出为24V直流，持续输出功率可达300W，能够满足多台低压器件同时供电的负载需求，板载的多颗电解电容承担输入整流滤波、输出纹波抑制的作用，大容量电解电容搭配共模电感、差模电感组成的EMI滤波电路，能够有效滤除市电传导的高频杂波，同时抑制电源本身工作产生的电磁干扰向外传导，满足工业场景的电磁兼容基础要求；板上的高频变压器是电能转换的核心部件，通过高频斩波、磁耦合传递能量，大幅缩小了传统工频变压器的体积与重量，提升电源的转换效率；搭配的铝制散热片紧贴功率开关管、整流二极管等发热器件，通过自然对流散热将器件工作产生的热量及时散出，保证电源在额定负载下能够长期稳定工作，避免过热导致的器件失效、输出漂移问题。在设计思路上，这款电源板采用单端反激式拓扑结构，是中小功率开关电源性价比极高的成熟方案，板上器件布局遵循强弱电分离的原则，交流输入侧、高压整流区与低压直流输出区保持足够的安全爬电距离，避免高压串入低压侧带来的安全隐患；输入输出端分别预留接线端子，方便现场施工时的导线压接，无需额外焊接即可完成接线装配；板角预留的安装固定孔，匹配标准的机箱安装孔位，能够直接通过螺丝固定在设备机箱的安装位上，无需额外设计定制安装支架。从安装边界来看，这款电源板整体为长条形板式结构，板上最高器件为顶部的大型电解电容与散热片，安装时需要预留足够的垂直空间保证散热气流流通，水平方向上器件排布紧凑，在保证电气安全间隙的前提下尽可能缩小了板面占用面积，能够适配内部空间紧凑的小型电控箱、壁挂式控制盒的安装需求，接线端子的排布方向统一朝向板边，方便多组导线的走线整理，避免导线弯折挤压板上元器件造成短路风险。
