DC2425开关电源板电路结构设计

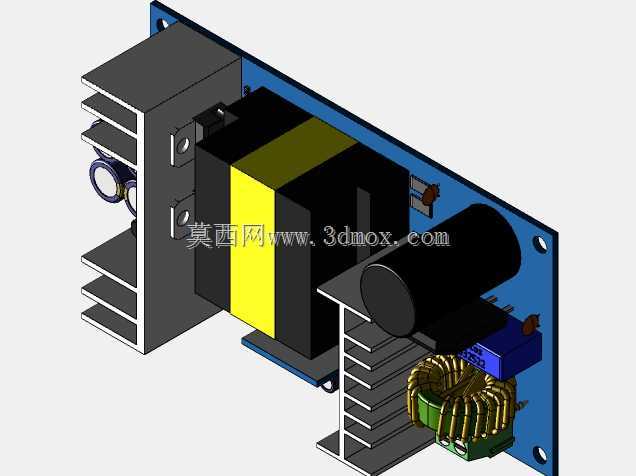

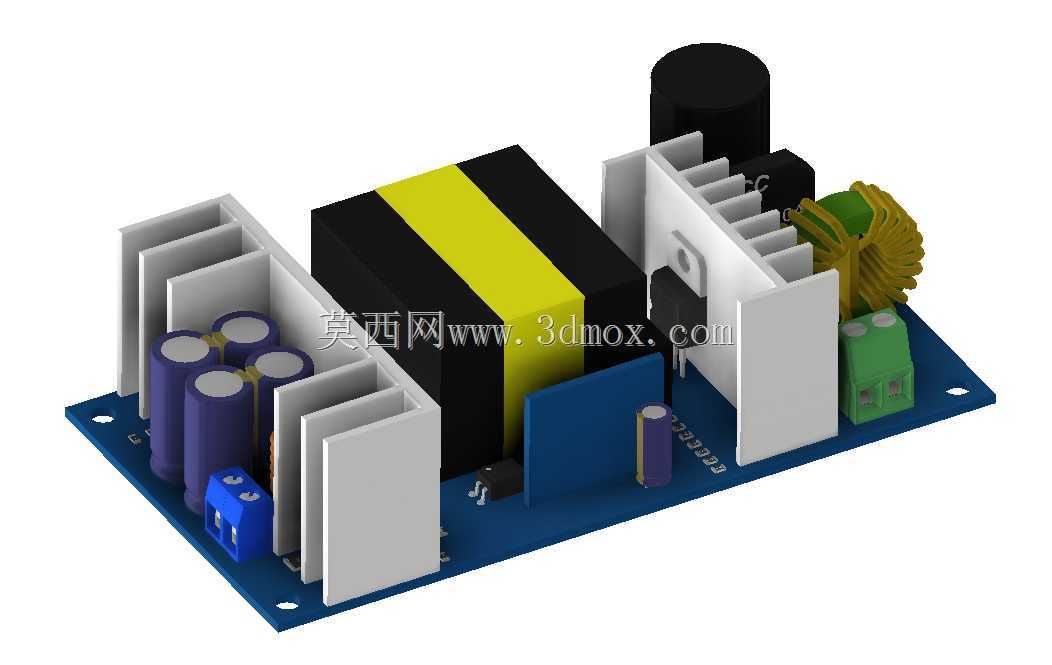

这款DC2425电源模块是面向小功率直流供电场景开发的板载式供电单元，广泛应用于工业控制板卡供电、小型传感节点配电、嵌入式设备外置供电、低压工控外设取电等场景，能够将输入的交流市电转换为稳定的24V直流输出，为后端负载提供持续可靠的电力供给，在小型自动化设备、桌面型工业装置、DIY电子制作项目中都有极高的适配性。从实际用途来看，该电源模块承担着交流转直流的核心变压整流职能，前端接入市电后，依次经过EMI滤波、整流桥整流、高频变压器变压、次级整流滤波、稳压反馈等环节，最终输出纹波系数符合工业级要求的直流电能，可直接为PLC扩展模块、小型直流继电器组、低压传感器、工业通讯网关等设备供电，无需额外搭配外置供电适配器，能够直接集成在设备内部的电控仓内，大幅简化设备的整体布线难度。在功能特性设计上，这款电源板充分考虑了板载集成的使用需求，板上集成了多颗大容量电解电容承担输入输出端的滤波职能，能够有效滤除电网中的尖峰杂波与输出端的纹波干扰，搭配立式铝制散热片为功率调整管、整流器件提供被动散热保障，在额定负载工况下能够将核心器件的温升控制在合理区间，避免长时间工作出现过热降额问题；板载的共模电感能够抑制传导类电磁干扰，避免电源自身的开关噪声串入后端精密电路，接线端子采用插拔式接线结构，方便现场施工时的接线与后期维护拆卸，绿色的输出端子带有防呆结构，能够避免接线时正负极接反的误操作问题。设计过程中，工程师充分平衡了器件布局的紧凑性与散热、安规要求，高压区域与低压区域在板上预留了足够的爬电距离，高频变压器布置在板卡中部核心位置，缩短了初次级的大电流走线长度，降低走线阻抗带来的损耗；电解电容按照输入、输出回路分组排布，既保证了滤波效果，也避免了发热器件长期烘烤电容导致的电解液干涸问题，散热片的安装位置避开了周边的敏感元件，保证空气流通时能够顺利带走热量。从安装边界来看，整块电源板采用长方形PCB基材，四个角预留了标准安装孔位，可直接通过铜柱固定在设备的电控安装板上，板上最高器件为顶部的电解电容与高频变压器，整体安装高度控制在合理范围内，能够适配大多数小型设备的内部仓体高度要求，接线端子全部布置在板边位置，方便外部线缆的接入与整理，不会和周边其他板卡产生安装干涉。
