多孔位环形连接法兰支架结构设计

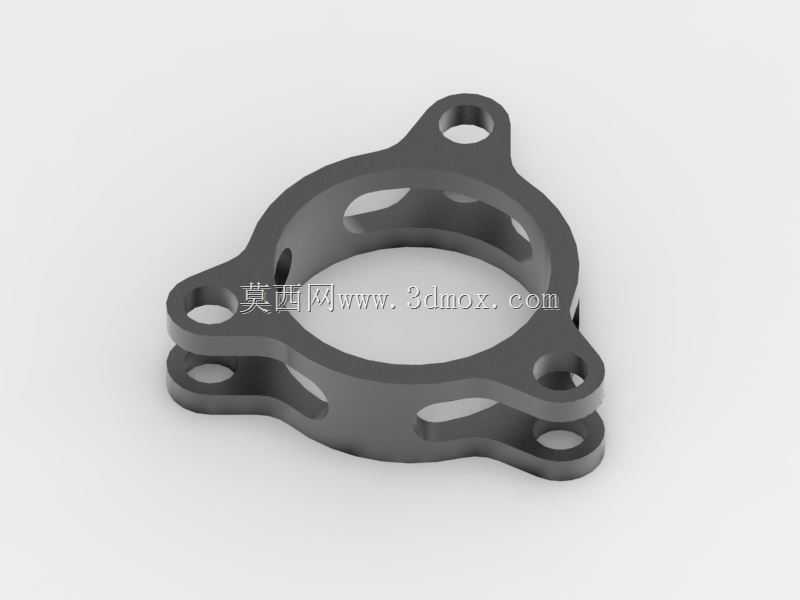

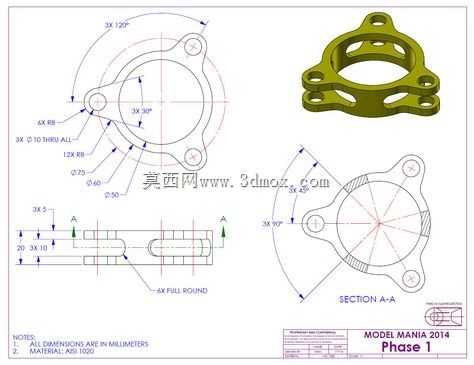

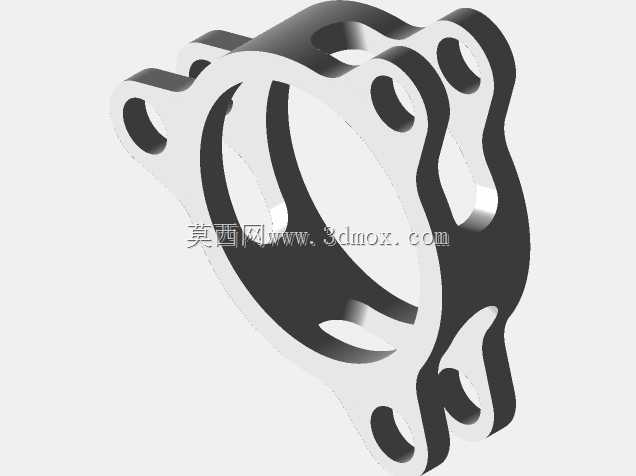

该环形多孔连接构件主要应用于流体管路对接、动力传输组件衔接、轻量化设备机架的节点连接场景，在小型动力设备、气动液压回路、改装机车的管路固定环节中承担核心衔接作用，可实现两个对接部件之间的同轴定位、载荷分散与刚性支撑，避免对接部位因振动、交变载荷出现错位或密封失效问题。从实际使用场景来看，这类构件常被布置在进气回路对接端、冷却管路衔接处、小型电机与泵体的连接过渡位置，既能够保证对接部件的同轴度精度，也可通过自身的镂空结构降低整体重量，满足轻量化设备的减重需求，同时不会过度削弱结构的承载能力。在功能特性层面，该构件采用环形主体结构，中心通孔为对接管路或传动轴提供充足的穿越空间，周向均匀分布的带孔耳座可通过标准紧固件实现与对接部件的可靠连接，耳座的分布角度经过受力优化，能够将螺栓预紧力均匀分散到环形主体上，避免局部应力集中导致的构件变形；主体上的镂空减重槽在不降低结构刚性的前提下，有效减少了材料用量，同时也为安装操作预留了足够的工具操作空间，降低狭小安装空间内的装配难度。设计过程中，首先以对接部件的同轴度要求为核心确定中心通孔的基准尺寸，保证对接部件穿过时不会出现卡滞或同轴度偏差超差的问题；随后根据对接部位的载荷大小计算耳座的数量与分布角度，确保每个连接点承受的载荷处于螺栓与构件材料的许用应力范围内，耳座上的安装孔孔径匹配常用的标准紧固件规格，无需额外定制连接件即可完成装配；环形主体的壁厚经过受力仿真验证，在承受额定轴向载荷与径向振动载荷时，最大变形量控制在装配允许的公差范围内，不会影响对接部位的密封性能或传动精度。外形尺寸方面，构件整体为扁平环形结构，轴向厚度适配狭小的安装间隙，不会占用过多的轴向装配空间，外轮廓最大直径根据耳座的外伸长度确定，安装时只需保证对接部件的安装孔位与耳座孔位对齐即可完成定位，无需额外设计复杂的定位工装；安装边界上，构件的上下端面均设计为平整的贴合面，表面粗糙度满足密封垫片的贴合要求，当用于流体管路对接时，可配合密封垫片实现可靠的静密封，避免介质泄漏，耳座的外伸长度经过优化，在保证安装孔边距足够的前提下，尽可能缩小构件的整体外轮廓尺寸，减少安装所需的周边空间，适配紧凑布局的设备内部安装环境。
