异形双耳带孔机械连接固定支座

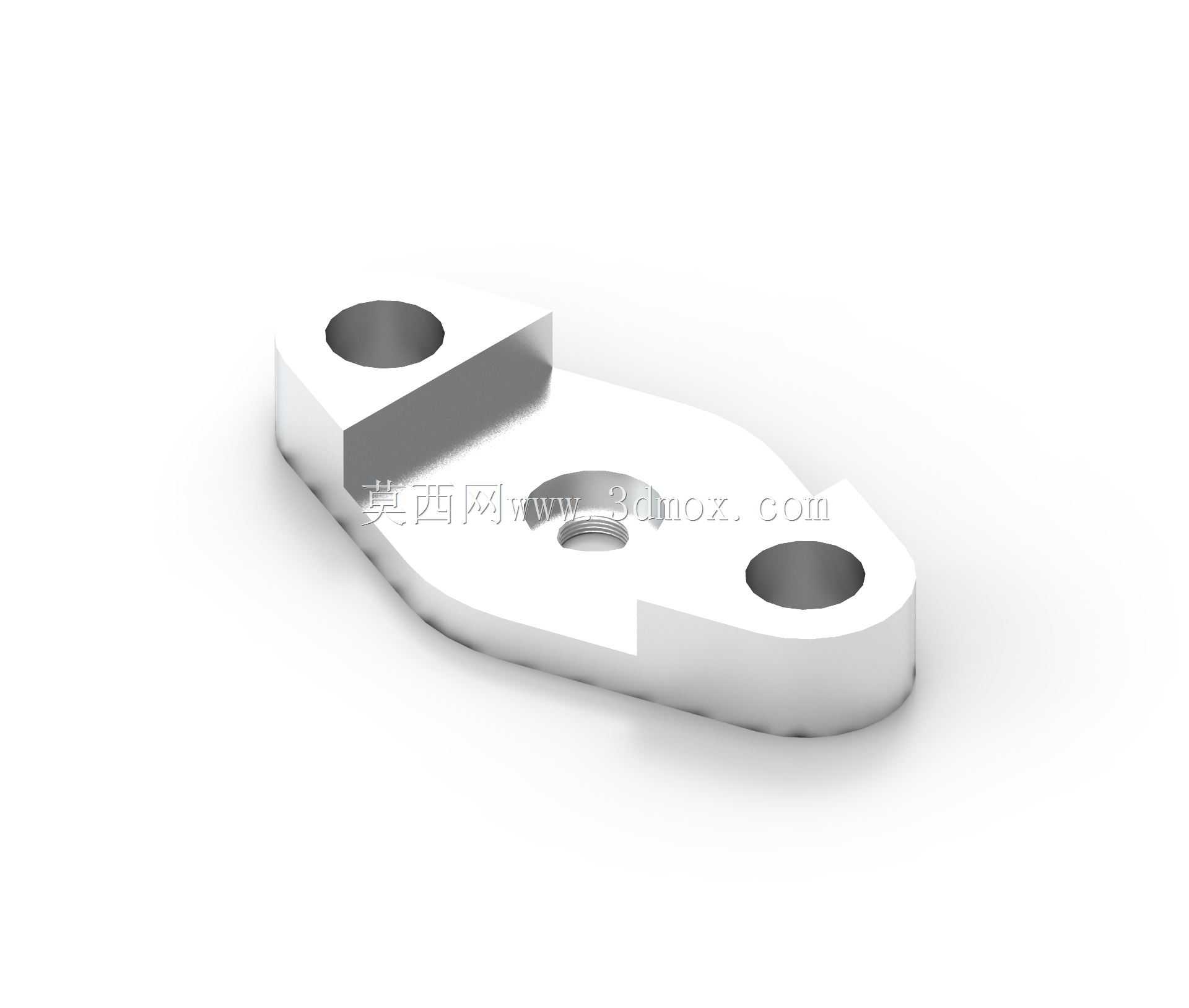

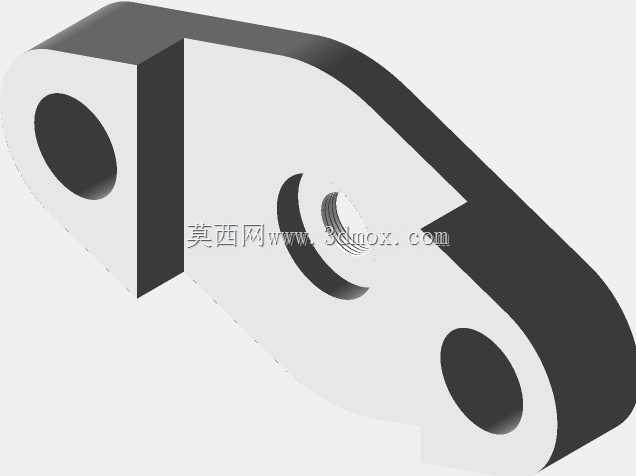

这类异形双耳支座在轻工输送线、小型自动化工作站的机架拼接环节应用十分普遍，多数时候承担着型材与功能模组之间的转接承载作用，区别于标准平垫或常规角码的是，它的非对称轮廓可以适配安装空间受限的转角位置，不需要额外切割型材来避让干涉。从结构上看，零件主体采用一体化铣削成型的设计思路，三个沉头安装孔分别布置在两个凸耳和中部凸台位置，其中两端凸耳的孔位同轴度公差控制在0.02mm以内，保证穿装固定螺栓时不会出现卡滞，中部的沉孔主要用于定位销的穿装，在设备长期运行产生振动时，能避免支座出现横向窜动，保障连接位置的稳定性。零件的底座轮廓做了圆弧过渡处理，没有尖锐的直角棱边，一方面是减少安装过程中划伤操作人员的风险，另一方面也能降低应力集中系数，在承受交变载荷时不容易出现根部断裂的问题。设计阶段需要优先匹配安装边界：两个端孔的中心距要对应型材上预设的安装孔位，零件整体厚度要满足螺栓沉头后的埋入深度要求，不能让螺栓头突出支座表面影响后续模组的贴合安装，底部的贴合面平面度要求控制在0.01mm以内，安装后不会出现局部虚接导致的受力不均。实际选型时要注意，这类支座的承载能力和材质直接相关，如果用在有腐蚀性的生产环境，表面需要做阳极氧化处理，普通工况下采用45号钢调质处理即可满足强度要求，安装时要先穿装中部的定位销完成位置校准，再依次锁紧两端的固定螺栓，避免强行拉扯孔位导致零件变形。很多新手建模时容易忽略沉孔的倒角尺寸，实际加工中如果孔口没有做0.5mm的倒角，螺栓拧入时很容易刮伤螺纹，也会影响装配效率，另外零件侧面的拔模斜度要控制在1度以内，既方便铣削加工后排屑，也不会影响安装面的贴合精度。
