双孔铰接连接支座结构设计

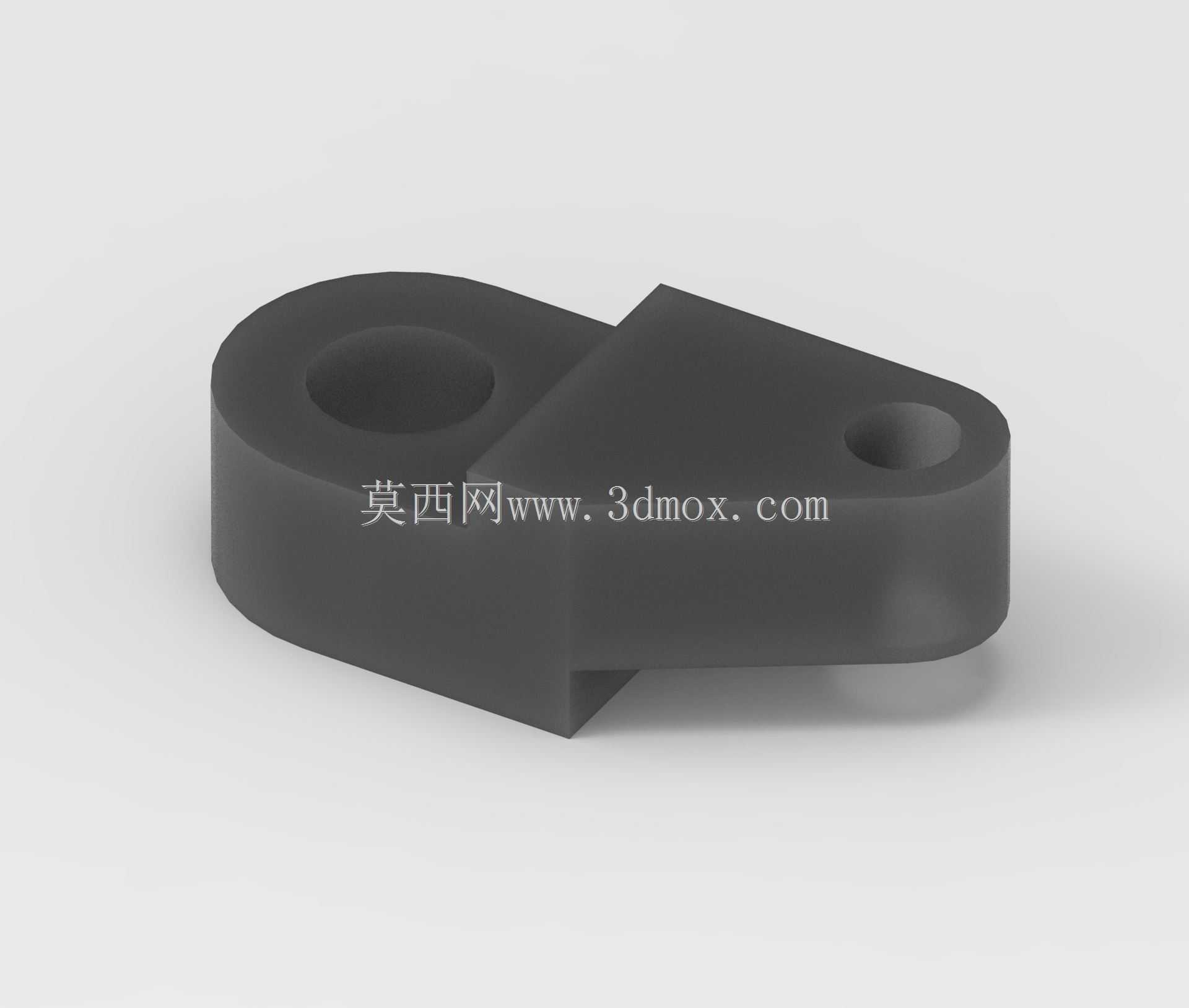

这类双孔铰接支座在轻工输送设备、小型自动化工装的连杆传动结构中应用十分普遍，日常做设备改型时经常会碰到类似的连接需求，核心作用是实现两个运动构件之间的铰接传动，同时承担径向载荷与小幅摆动的扭矩传递，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，主体采用一体化铣削成型的结构，没有拼接焊缝，整体刚性更均匀，两个带通孔的圆柱凸台分别对应不同的连接端，其中一侧凸台厚度更大，对应主承载侧的铰接销轴安装，通孔的内径公差按照H7级精度设计，适配标准圆柱销轴的过渡配合要求，装配后销轴不会出现径向窜动，同时能保证铰接转动的顺畅度。另一侧的凸台厚度稍薄，对应从动侧的连杆连接，两个凸台之间通过矩形连接筋实现刚性衔接，连接筋的厚度经过载荷校核，在额定1200N径向载荷下不会出现弯曲形变，筋板与两侧凸台的衔接处做了R3的圆角过渡，避免铣削加工时的应力集中，同时也能减少热处理环节的开裂风险。安装边界方面，主承载侧凸台的外径为32mm，通孔内径12mm，凸台轴向厚度18mm，从动侧凸台外径20mm，通孔内径8mm，轴向厚度10mm，两个通孔的中心距为42mm，连接筋的底面为平面设计，可作为装配定位基准面，装配时可通过底面贴合安装基准面快速定位，不需要额外做找正调整。实际应用场景中，这类支座常作为气动摆杆机构的中间铰接件，或是小型翻盖设备的转轴支撑座，工作时允许两个连接端围绕各自销轴做0-45度的相对摆动，不会出现卡滞问题。设计时特意将两个铰接孔的轴线设置为平行状态，保证传动过程中连杆的运动轨迹始终在同一平面内，避免出现偏载导致的销轴磨损过快问题，主体材质选用45号钢，表面做发黑处理，兼顾耐磨性能与防锈能力，不需要额外做表面涂装即可直接用于普通工业环境，若应用在潮湿工况下也可更换为304不锈钢材质，结构尺寸不需要做调整即可直接替换。建模过程中需要注意两个凸台与连接筋的衔接处拔模角度的设置，若采用注塑工艺生产，拔模角度设置为1.5度即可顺利脱模，若采用机加工工艺则不需要设置拔模角，直接按照实体尺寸铣削即可，两个通孔的端面都做了0.5mm的倒角处理，方便销轴装配时的导入，同时去除加工毛刺，避免装配时划伤操作人员。
