异形双孔齿轮箱密封端盖结构设计

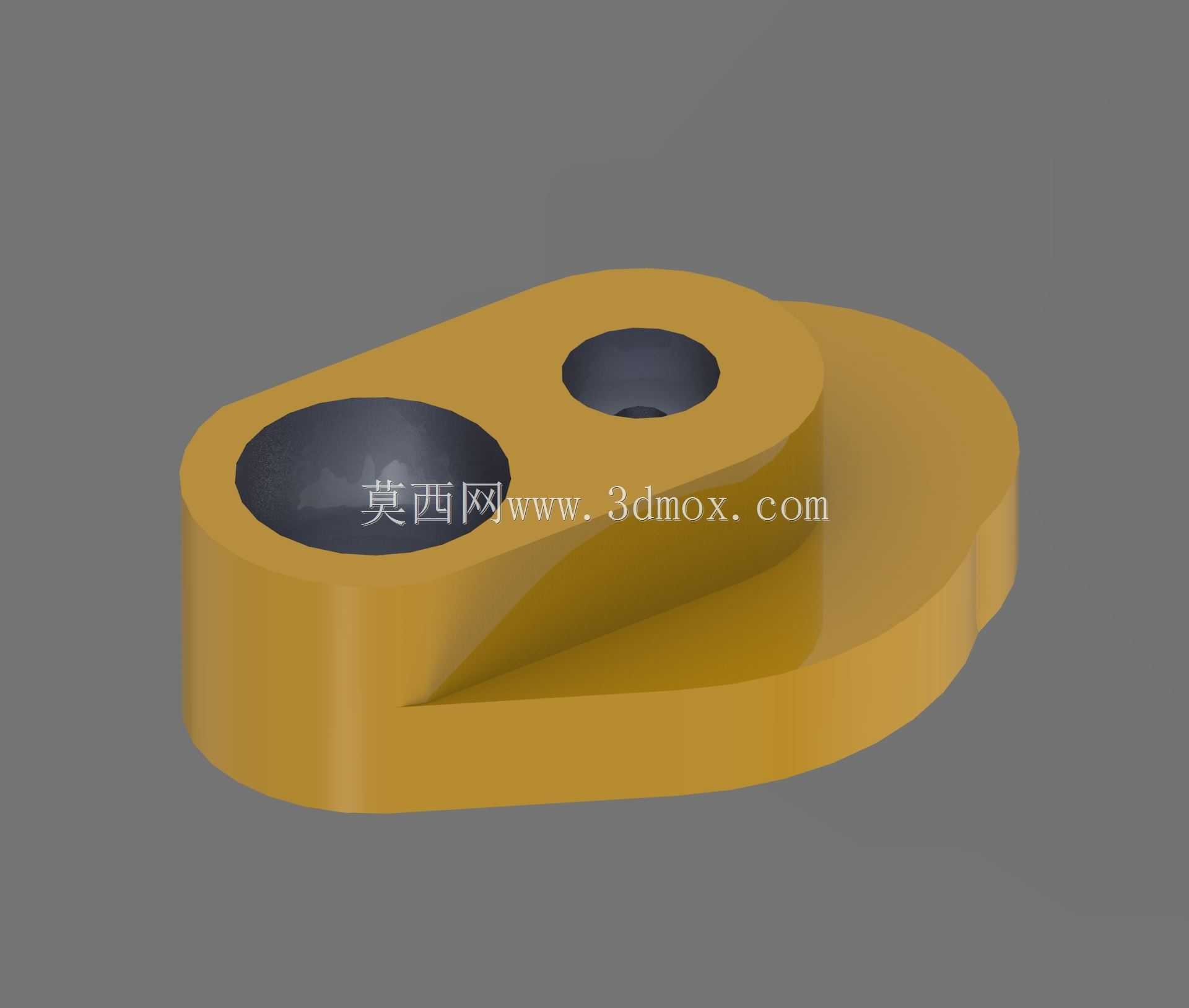

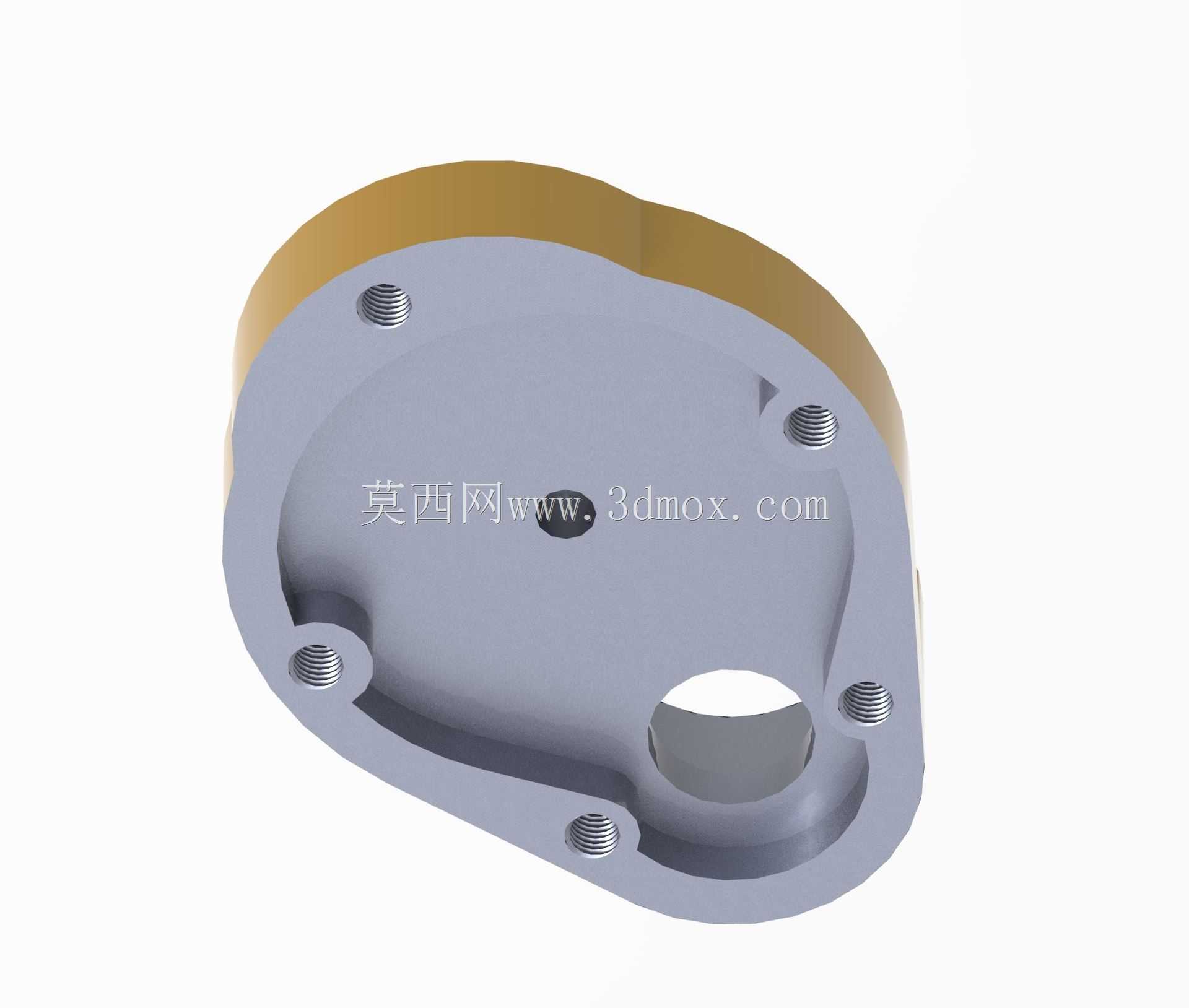

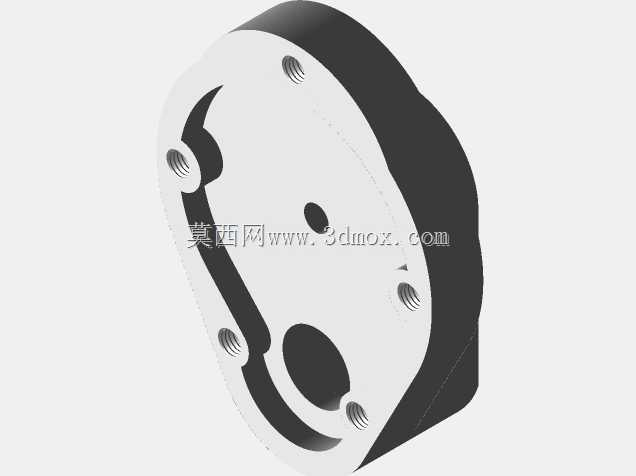

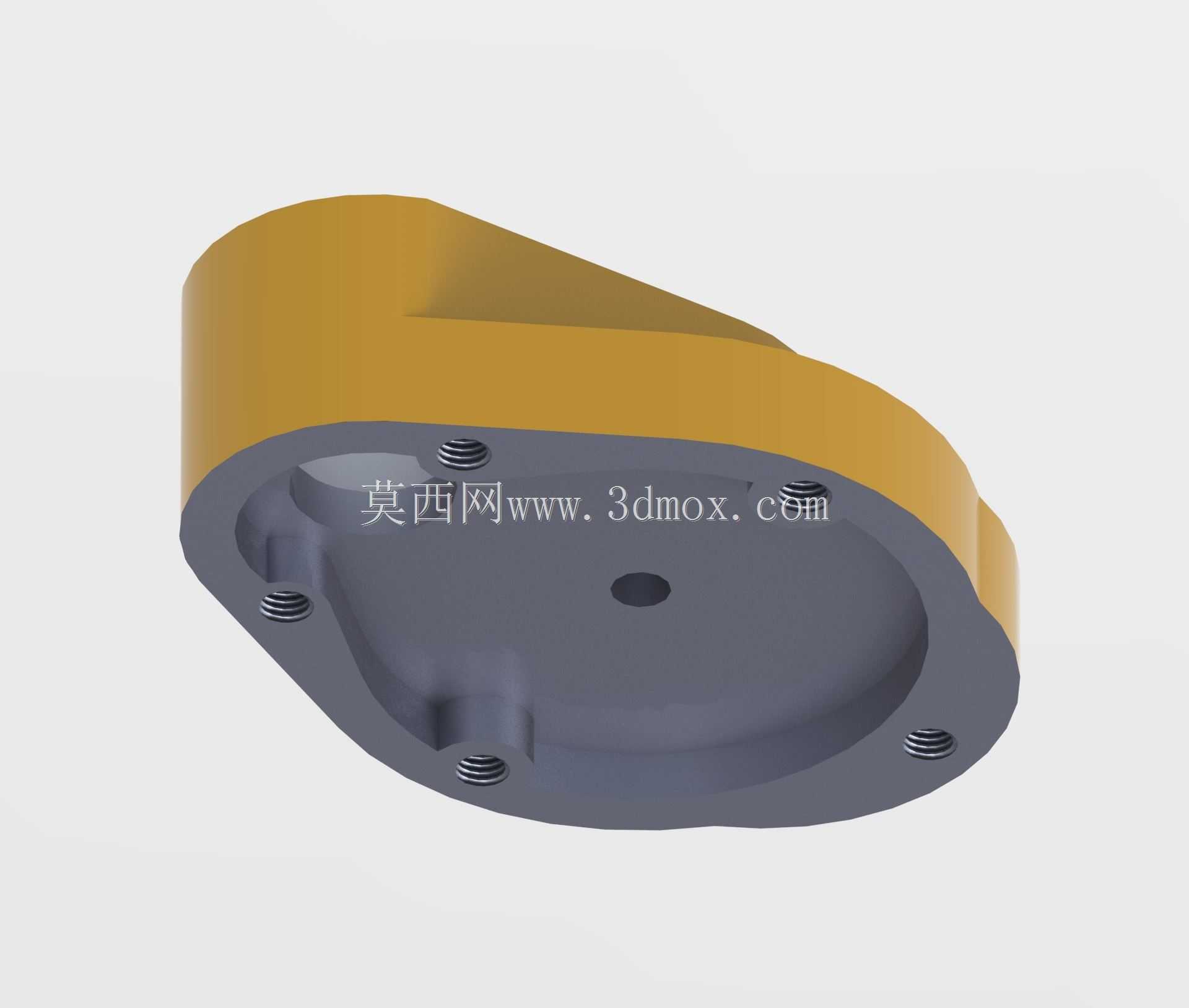

这款齿轮箱盖主要配套小型闭式齿轮传动箱体使用，常见于轻工输送设备、小型自动化生产线的动力传动单元，也可适配部分农用机械、小型机床的进给箱端侧密封需求，核心作用是封闭齿轮箱的端部腔体，阻挡箱体内润滑油泄漏，同时阻隔外部粉尘、切削碎屑、水汽进入箱体内部，避免齿轮啮合面出现磨粒磨损、润滑油乳化变质等问题，保障传动副的长期稳定运行。从结构设计来看，盖体采用非对称异形轮廓，完全贴合对应齿轮箱端部的安装结合面，没有多余的外伸结构，能在紧凑的设备安装空间内完成装配，不会和周边的管线、相邻机架产生干涉。盖体上设置的两个同轴度要求较高的沉孔，分别对应箱体内两根平行布置的齿轮轴穿出位置，孔位内侧预留了密封件安装槽，可嵌入骨架油封或者毡圈油封，和轴径表面形成动密封配合，避免轴转动过程中带出油液。盖体主体采用阶梯式厚度设计，靠近轴孔的区域做了加厚处理，提升轴孔位置的结构刚性，避免轴运转过程中产生的振动导致盖体变形，影响密封效果；外侧边缘区域厚度适当减薄，在保证整体结构强度的前提下控制零件重量，也减少了铸造或者机加工过程中的材料消耗。盖体和箱体结合的端面做了平面度精加工处理，装配时配合密封垫片就能实现可靠的静密封，连接孔位沿着盖体轮廓均匀布置，拧紧螺栓后能让整个结合面的压力分布均匀，不会出现局部密封失效的问题。设计过程中需要重点核对两个轴孔的中心距和箱体内齿轮副的中心距公差，保证轴穿过端盖后不会出现别劲、卡滞的问题，同时要预留足够的密封件压缩量，兼顾密封性能和轴转动的阻力损耗；安装边界上，盖体的最大外轮廓完全覆盖箱体端部的结合面，外侧没有突出的锐边，装配后和箱体侧面齐平，既方便日常设备维护时的清洁，也能避免人员操作时被棱角刮擦。这类端盖的结构看似简单，实则直接影响齿轮箱的整体使用寿命，设计时需要结合箱体内部的齿轮布置、轴的伸出长度、密封件的标准尺寸做协同匹配，不能单独脱离传动系统做孤立设计，比如轴孔的直径要和所选油封的公称尺寸匹配，孔的倒角角度要符合油封安装的导向要求，避免装配时刮伤油封唇口。
