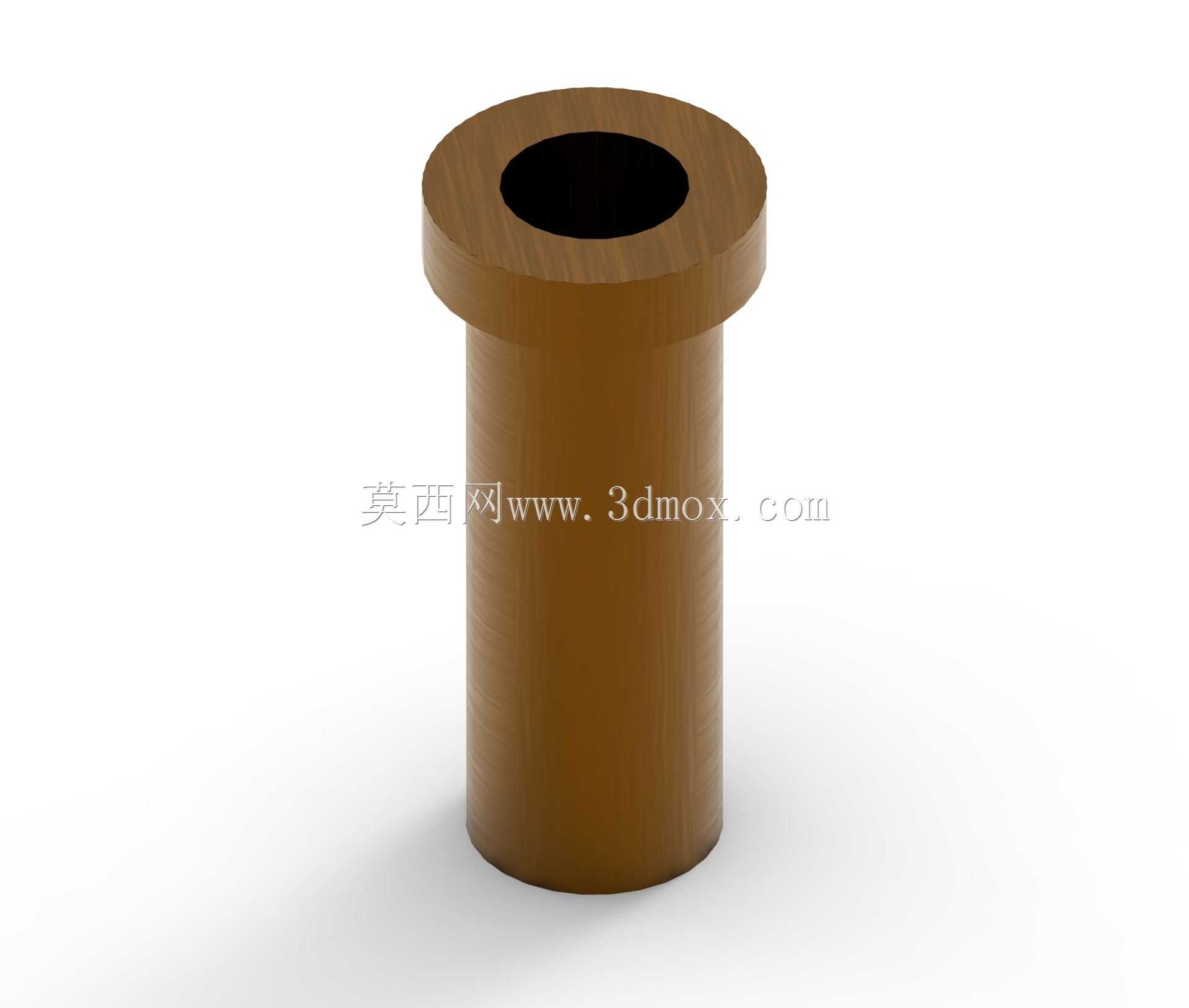

带法兰边空心衬套结构设计

这类带法兰边的空心衬套，在各类机械设备的铰接部位、导向机构里应用极广，日常做结构设计时经常会碰到这类零件的选型或建模需求。从实际使用场景来看，它既可以作为销轴的配套衬套，降低铰接部位的轴类零件磨损，也可以作为流体管路的嵌入式导向接头，或是工装夹具里的定位套使用，法兰边的设计主要是起到轴向限位的作用，安装时法兰端面贴靠在安装基体的表面，不需要额外加工轴用挡圈槽或者加装限位卡簧，就能限制衬套沿轴向的窜动，大幅简化安装部位的结构设计。

设计这类零件的时候，首先要确认安装边界：衬套的直筒段外径要和安装基体的安装孔保持过渡配合，保证压装后不会出现松脱转动的情况，法兰边的外径要比安装孔直径大出足够的尺寸，一般单边留3-5mm的限位宽度，避免压装时法兰边切入安装孔端面，同时法兰的厚度要根据承受的轴向载荷来确定，要是用在重载铰接部位，法兰厚度需要适当加厚，防止长期受轴向挤压出现变形断裂。内孔的尺寸精度要根据使用场景调整，如果是作为滑动衬套使用，内孔和配套销轴的配合间隙要控制在0.02-0.05mm之间，表面粗糙度要达到Ra1.6以下，减少相对转动时的摩擦阻力；如果是作为流体通道或者穿线护套使用，内孔只需要保证通孔顺畅，没有毛刺飞边即可，精度要求可以适当放宽。

建模过程中要注意几个细节：直筒段和法兰边的衔接位置要做小圆角过渡，避免应力集中，尤其是受交变载荷的使用场景，直角衔接的位置很容易在长期受力后出现裂纹；直筒段的末端要做小角度的倒角，方便压装的时候顺利导入安装孔，不会刮伤安装孔的内壁；如果是用于有密封要求的场景，法兰和安装基体贴合的端面要保证平面度，必要时可以在端面加工密封槽加装密封圈。另外这类衬套的长度要根据安装基体的厚度来确定，一般直筒段长度比安装基体的厚度略长0.1-0.2mm，压装后可以通过端面铆边或者点焊的方式进一步固定，防止使用过程中出现转动或者脱出。

从材料选择来看，普通工况下用黄铜或者锡青铜制作的衬套自润滑性能好，适合低速铰接的场景；如果是受力较大或者有耐腐蚀要求的场景，可以选用不锈钢或者45号钢表面淬火处理，提升零件的耐磨性能和结构强度。建模时要把这些工艺细节都体现出来，不能只做简单的拉伸回转体，要把倒角、过渡圆角这些实际加工必须的特征都做完整，保证模型导出后可以直接用于工程图绘制或者加工编程，不需要后续再做大量的特征补全。
