施利茨格里德链节式连接构件

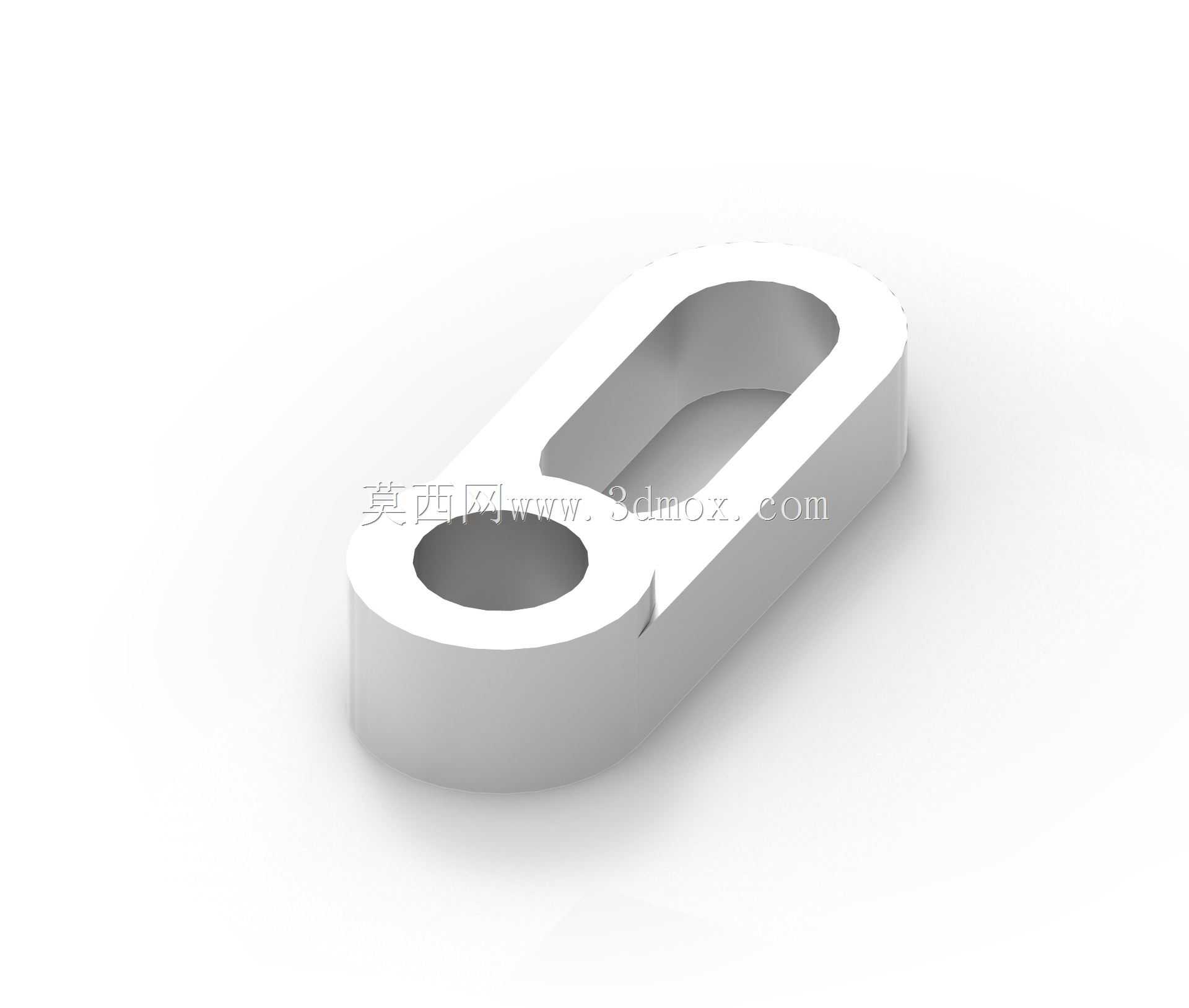

这类链节式连接构件常出现在输送线张紧机构、轻型吊装索具、工装夹具快换结构中，核心作用是实现两个部件间的柔性铰接，同时预留一定的行程调节余量，适配装配误差与工况下的位移补偿需求。从结构设计来看，构件整体采用一体化铣削成型思路，一端为封闭圆孔，用于与固定销轴形成稳定铰接副，孔壁与销轴的配合公差通常选取H7/g6间隙配合，保证铰接转动顺滑无卡滞，同时避免间隙过大带来的晃动冲击；另一端为长圆形腰型槽，槽宽与圆孔直径保持一致，槽长根据所需调节行程确定，可实现连接位置的线性调整，适配不同安装间距的需求，也能在设备运行中吸收一定的窜动位移，降低刚性连接带来的应力集中。构件的外形做了等厚度设计，整体轮廓采用大圆角过渡，没有尖锐棱角，既避免了应力集中导致的构件断裂风险，也能减少安装调试过程中对操作人员的剐蹭伤害。从安装边界来看，这类构件的厚度方向尺寸需匹配对应销轴的长度，安装时圆孔端销轴需加装轴用挡圈防止轴向窜动，腰型槽端的连接销轴可根据调节需求在槽内滑动，销轴直径需与槽宽做适配，滑动面可根据工况选择是否加装自润滑衬套，降低长期往复滑动带来的磨损。在实际应用场景中，这类构件常被用在小型输送设备的链条张紧调节端，通过腰型槽调整张紧轮的位置，保证链条运行时的张紧度合适，避免跳齿或过度磨损；也会用在工装夹具的快速锁紧结构中，配合偏心锁紧件实现夹具的快速开合，腰型槽的行程刚好适配锁紧件的偏心距，保证锁紧时的压紧力足够，解锁时能快速松脱。设计这类构件时，需重点关注腰型槽端部的圆弧过渡半径，避免槽端直角处出现应力集中，在受拉工况下产生裂纹；同时构件的两个孔槽的中心距需根据实际安装需求确定，保证调节行程满足使用要求，外轮廓的加工需保证两侧面平行度，避免安装后出现偏载，导致铰接销轴受力不均产生弯曲变形。
