嵌入式金属标识铭牌结构设计方案

这类嵌入式金属铭牌主要应用在工业设备的面板、机柜门板、操作台立面等需要长期留存设备标识的场景，区别于粘贴式标牌，嵌入式安装的结构能避免日常运维中的剐蹭脱落，也能减少清洁过程中液体渗入标牌缝隙造成的标识污损。从实际使用场景来看，这类铭牌常被用在数控设备操作侧、电气控制柜正面、工业测试设备的标识区域，除了承载软件标识、设备型号、参数标注的作用，平整的安装面也不会破坏设备面板的整体外观一致性，不会出现粘贴标牌边缘起翘积灰的问题。

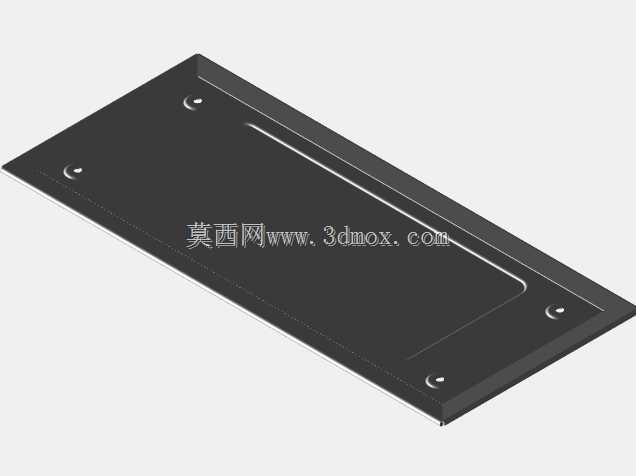

设计这款铭牌的时候，首先考虑的是安装边界的适配性，整体采用矩形薄板结构，四个角位预留沉头安装孔，安装后螺丝头完全沉入孔位，不会突出铭牌表面，避免勾挂运维人员的工作服或者清洁工具。铭牌主体的标识区域做了内凹的沉台设计，标识字符做凸起或者填色处理的时候，不会因为长期擦拭被磨掉，沉台的边缘做了微小的圆角过渡，避免应力集中造成的边角开裂，同时也能减少清洁时的死角。

从安装尺寸来看，铭牌的外轮廓尺寸需要和面板上预留的嵌装槽做公差配合，单边预留0.1mm的安装间隙，既方便装配时顺利嵌入，也不会因为间隙过大出现晃动。四个安装孔的孔位公差控制在±0.05mm，和面板上的预装螺柱精准对位，避免强行安装造成的铭牌变形。铭牌的厚度根据安装面板的壁厚调整，通常控制在1.5mm到2mm之间，安装后表面和设备面板保持齐平，没有明显的台阶差。

结构设计上，铭牌背面不需要做额外的背胶结构，完全依靠四个角的沉头螺丝完成固定，后期需要更换标识内容的时候，只需要卸下螺丝就能拆下铭牌，不会在面板表面残留胶痕。标识区域的字符深度控制在0.2mm，不管是采用激光填色还是阳极氧化着色，都能保证字符的清晰度，同时不会因为字符过深积存油污。铭牌的边缘做了0.2mm的倒角处理，嵌入安装槽的时候不会刮伤槽位的喷涂层，装配过程中也不会割伤操作人员的手部。

在实际选型应用中，这类铭牌的材质通常选用拉丝不锈钢或者阳极氧化铝，适配工业车间的油污、潮湿环境，不会出现生锈掉漆的问题，长期使用也能保持标识清晰。相比粘贴式的亚克力标牌，金属嵌入式铭牌的抗冲击性能更好，即使受到工具的意外磕碰，也不会出现碎裂脱落的情况，适合在生产车间的设备上长期使用。设计建模过程中，需要重点关注沉头孔的深度和沉台角度，保证螺丝安装后完全沉平，同时要控制标识沉台的平面度，避免安装后出现反光不均影响标识读取的问题，四个角的安装孔位需要和嵌装槽的定位基准统一，减少装配时的对位调整工作量。
