带十字镂空圆柄手持金属操作件结构设计

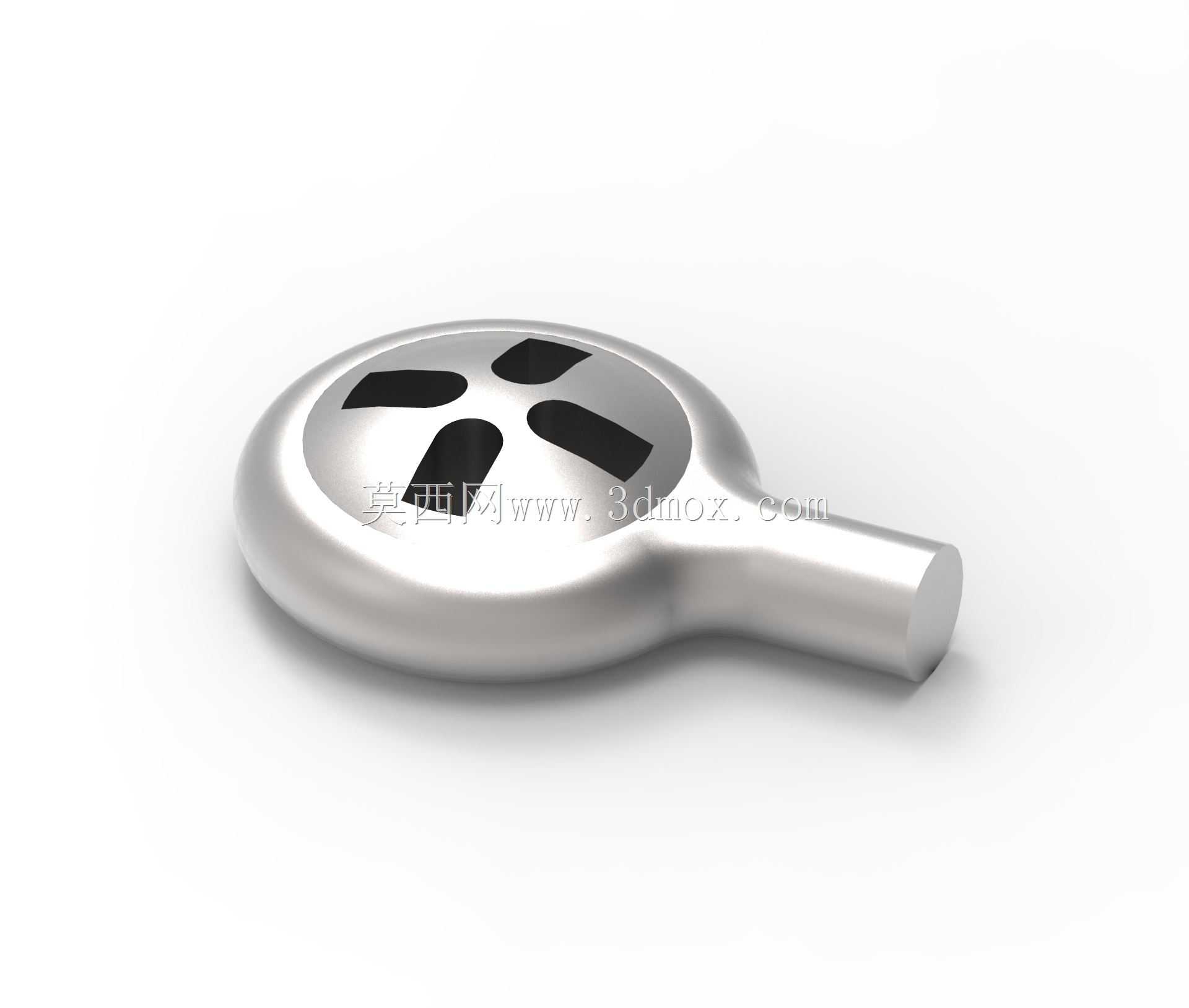

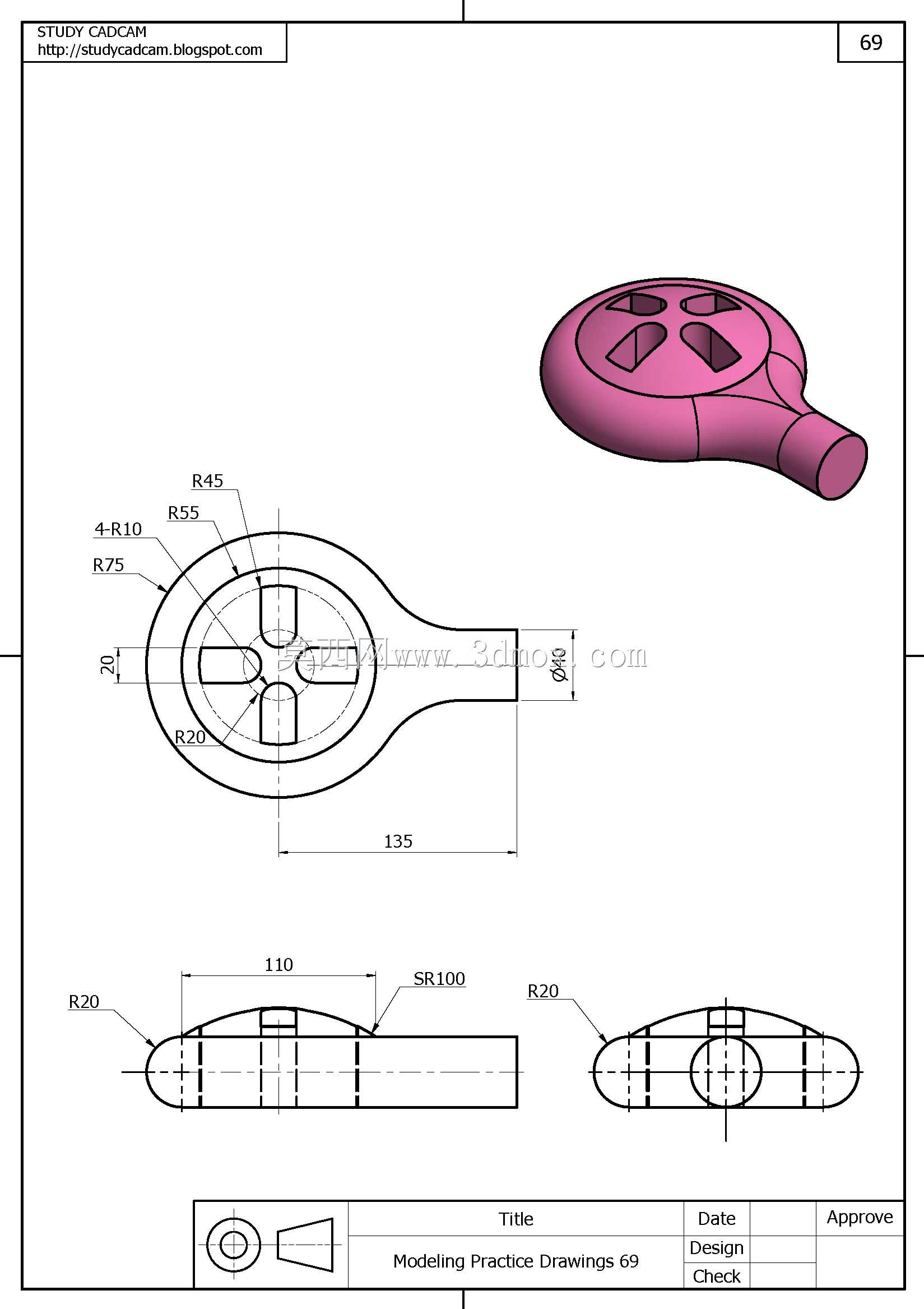

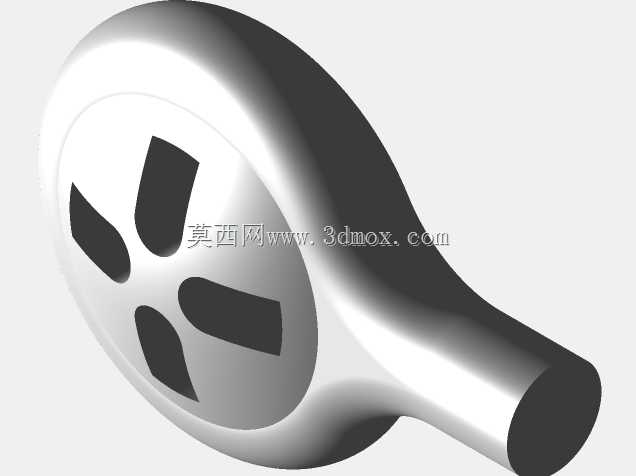

这类带十字镂空的圆柄手持构件，常应用在小型手动工装、检测夹具、便携设备的操作端，作为手动施力的握持部件，承担扭矩传递、手动定位的核心作用，在电子装配工位的小型治具、实验室小型试验设备的调节端、民用五金类手动工具的操作端都能见到同类结构的应用。从结构设计逻辑来看，主体采用圆盘加侧伸圆柱柄的布局，圆盘部分作为手部施力的主要接触区域，侧伸圆柱柄作为与其他构件连接的安装端，圆柱柄的直径与长度需要匹配对应安装孔的公差要求，通常采用间隙配合或过渡配合的公差带，保证安装后无径向窜动，同时能稳定传递手动施加的扭矩。圆盘上的十字镂空结构并非单纯的装饰设计，首先是减重需求，在保证圆盘结构刚度的前提下，去除多余材料，降低整体构件的重量，长时间手持操作时能减少手部疲劳；其次十字镂空可以作为防滑结构，手指可以嵌入镂空区域，在手部有少量油污或汗液的工况下，依然能稳定施力转动构件，避免打滑；另外镂空结构也能减少构件加工时的材料消耗，降低量产时的材料成本。从外形尺寸边界来看，圆盘的直径需要匹配成人手掌的握持尺度，通常控制在40-60mm区间，厚度在8-12mm区间，保证手掌能完全包覆圆盘施力；侧伸圆柱柄的长度根据安装深度确定，通常伸出安装面的长度不超过20mm，避免与周边其他构件产生运动干涉，圆柱柄的端部做倒角处理，方便装配时快速导入安装孔。结构的圆角处理是这类手持件设计的细节重点，圆盘的外边缘、镂空结构的内边缘都做了R2-R3的圆角过渡，一方面避免锐边划伤操作人员的手部，另一方面能减少应力集中，提升构件的抗扭强度，在反复施加手动扭矩的工况下，不会出现边缘开裂的问题。表面采用金属哑光质感处理，既提升了构件的耐磨性能，也能避免强光反射对操作人员视线的干扰，在车间照明环境下使用时不会产生眩光影响操作精度。这类构件的建模过程中，需要重点关注镂空结构与圆盘主体的衔接处曲面过渡，保证加工时刀具路径顺滑，不会出现加工死角，同时圆柱柄与圆盘的衔接处做渐变过渡处理，提升连接位置的结构强度，避免扭矩传递时在衔接位置出现断裂。
