半自动高精度平面工件贴标设备结构设计

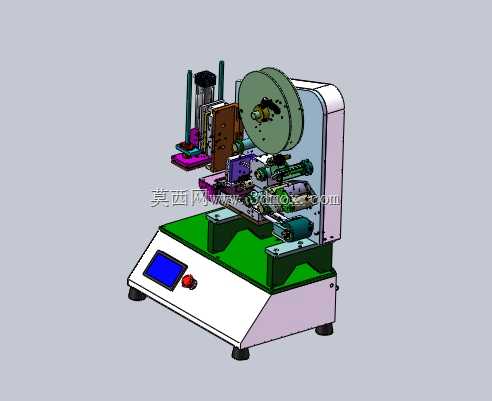

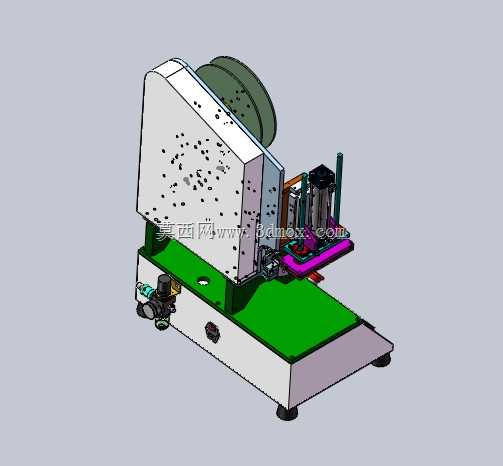

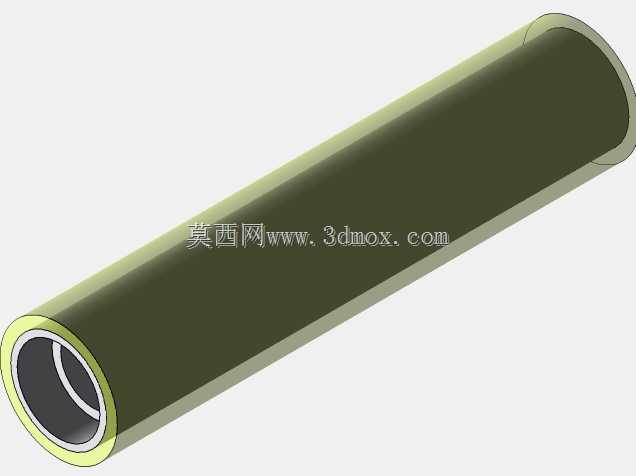

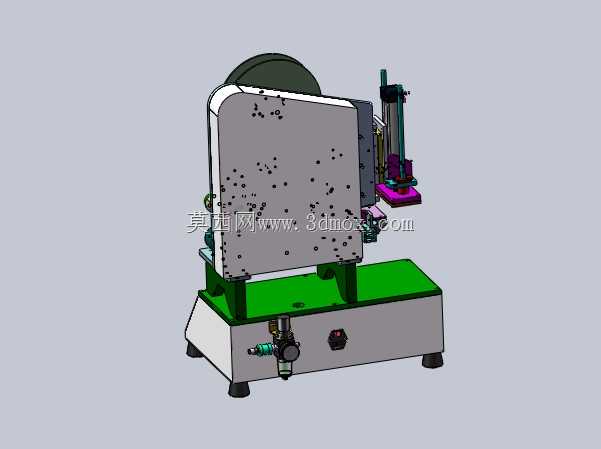

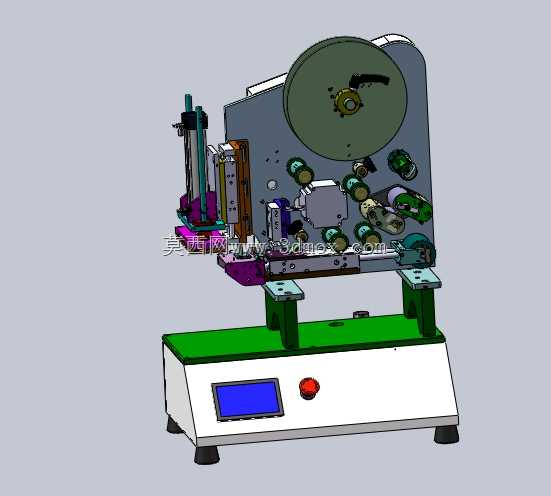

这款半自动高精度贴标设备，主要面向中小批量生产的包装加工场景，可广泛应用于日化、食品、医药等行业的工件表面标签粘贴作业，覆盖化妆品平瓶、包装盒、塑料瓶盖等多种常见平面类工件的贴标需求，通过更换适配夹具，还可拓展适配凹面、弧面等非平整表面工件的贴标作业，适配多品类小批量的柔性生产需求，无需复杂的产线改造即可快速投入工位使用。设备采用吸贴式贴标工作原理，标签料卷安装于设备上部的料盘机构，通过多组导向辊完成标签底纸的导向与张紧，剥标机构将标签从底纸上剥离后，由吸标头完成标签拾取，再通过下压机构将标签精准压合到待贴工件表面，整套动作逻辑由触控屏内置的控制程序调度，操作人员仅需完成工件上下料与参数设置即可完成作业，大幅降低人工贴标的劳动强度与贴附位置偏差。在设计思路上，设备整体采用台式一体化布局，下部为电气控制箱体，箱体正面集成触控操作屏与急停按钮，操作高度适配人工坐式作业的人机工程需求，箱体底部设置可调防滑脚杯，可适应不同平整度的工作台面安装，无需额外的地脚固定即可保证运行稳定性。贴标执行机构整体安装于箱体上方的绿色安装平台上，各功能模组采用模块化设计，料盘、导向辊组、剥标组件、吸贴压合组件均可单独拆装调试，降低后期维护与配件更换的难度；压合机构配备双导向轴结构，保证下压动作的垂直度，避免贴标过程中标签出现褶皱、偏移问题，贴标位置重复精度可满足高精度产品的标识粘贴要求。设备的安装边界紧凑，整体占地尺寸适配常规车间工作台的摆放空间，上部贴标机构的横向与纵向调节行程可覆盖一定尺寸范围内的工件加工需求，无需频繁调整设备整体安装位置即可适配不同规格的产品贴标，针对特殊形状工件仅需更换对应仿形夹具，即可快速切换生产品类，兼顾了设备的专用性与柔性适配能力，适合中小型生产车间、样品打样车间的贴标工序使用，相比全自动贴标设备投入成本更低，相比纯人工贴标效率与贴附质量更稳定，可有效帮助生产环节平衡成本与加工质量的需求。
