全自动双工位圆瓶双面贴标设备结构设计

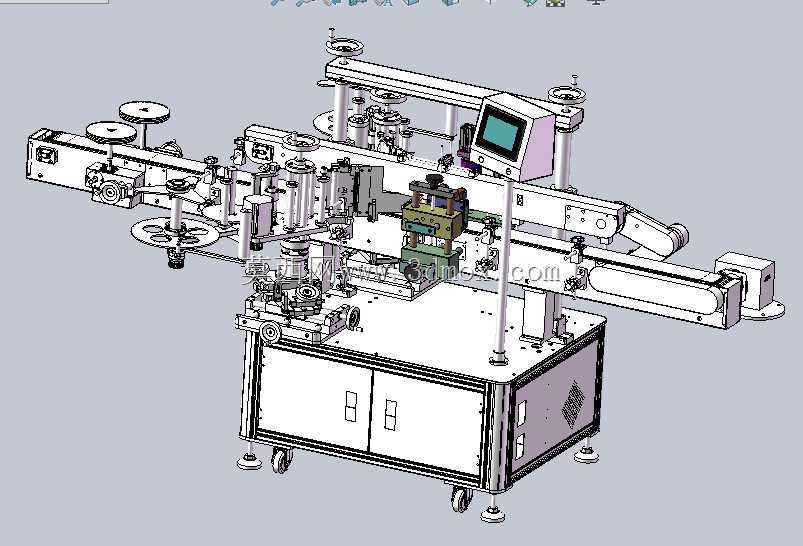

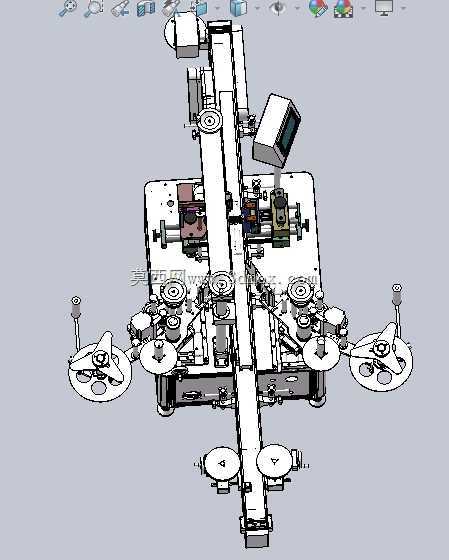

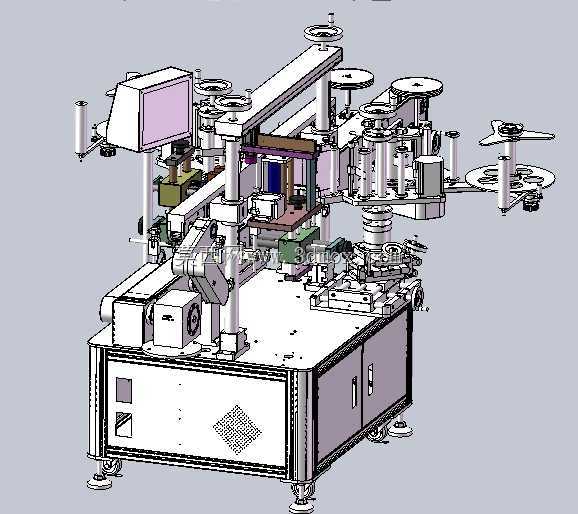

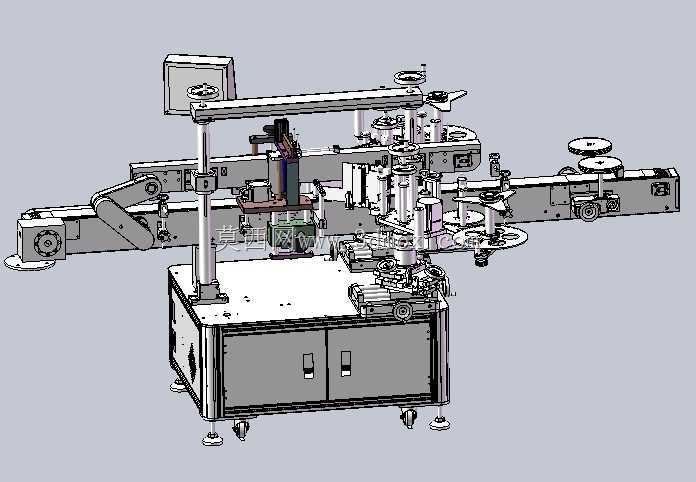

该设备主要面向食品饮料、日化洗护、医药制剂等行业的瓶装产品包装工序，针对圆瓶类容器需要在瓶身周向两个对称位置粘贴标签的生产需求设计，可适配不同直径、不同高度的圆柱型瓶体，兼容纸质标签、覆膜标签等多种常用标签材质，能够对接前端灌装生产线、后端装盒装箱生产线，实现整线连续化生产，替代传统人工贴标作业中存在的贴附位置偏差大、标签褶皱起泡、生产效率低、人力成本高的痛点，满足规模化生产中对贴标精度、贴标效率、贴标外观一致性的严苛要求。设备整体采用落地式柜式机架结构，底部配置可调脚杯与万向脚轮，既可以在生产车间内灵活移位调整布局，也可以在固定安装后通过脚杯调平保证设备运行稳定性，机架上部为核心作业区域，下部柜体可集成电气控制元件、气动动力元件，既节省安装空间，也能对核心元器件起到防护作用，避免生产现场的粉尘、水渍侵入造成元件故障。设备采用双侧对称贴标头配合中部夹持输送机构的设计思路，瓶体从进料端进入输送线后，先通过分瓶机构将连续进料的瓶体分隔为固定间距，再进入双侧夹持输送段，通过柔性同步带夹持瓶身保持匀速转动与直线行进同步进行，两侧的贴标头在检测到瓶体到位信号后，自动完成标签送料、剥标、贴附动作，标签接触瓶身后通过配套的压合滚刷均匀滚压，保证标签与瓶身完全贴合，无气泡、无翘边，贴标完成后的瓶体随输送线进入出料端，流转至下一道生产工序。设备的贴标头位置、夹持输送机构的间距、压合滚刷的压紧力度均可通过调节手轮快速调整，换产时无需复杂拆装，仅需根据待加工瓶体的尺寸参数调整对应机构位置即可快速适配，单批次换产调整时间可控制在十五分钟以内，能够满足多品种小批量的柔性生产需求。设备配置人机交互操作界面，可实时显示运行参数、故障信息，操作人员可通过界面快速调整贴标速度、标签送料长度、贴标位置补偿值等参数，操作逻辑简单直观，无需长时间专业培训即可上手操作，设备整体的安全防护设计覆盖所有运动部件，避免生产过程中发生机械伤害风险，运行过程中噪音低、运行平稳，可适配十万级洁净生产车间的使用要求。
