阿尔法3PDT脚踏开关PCB安装结构设计

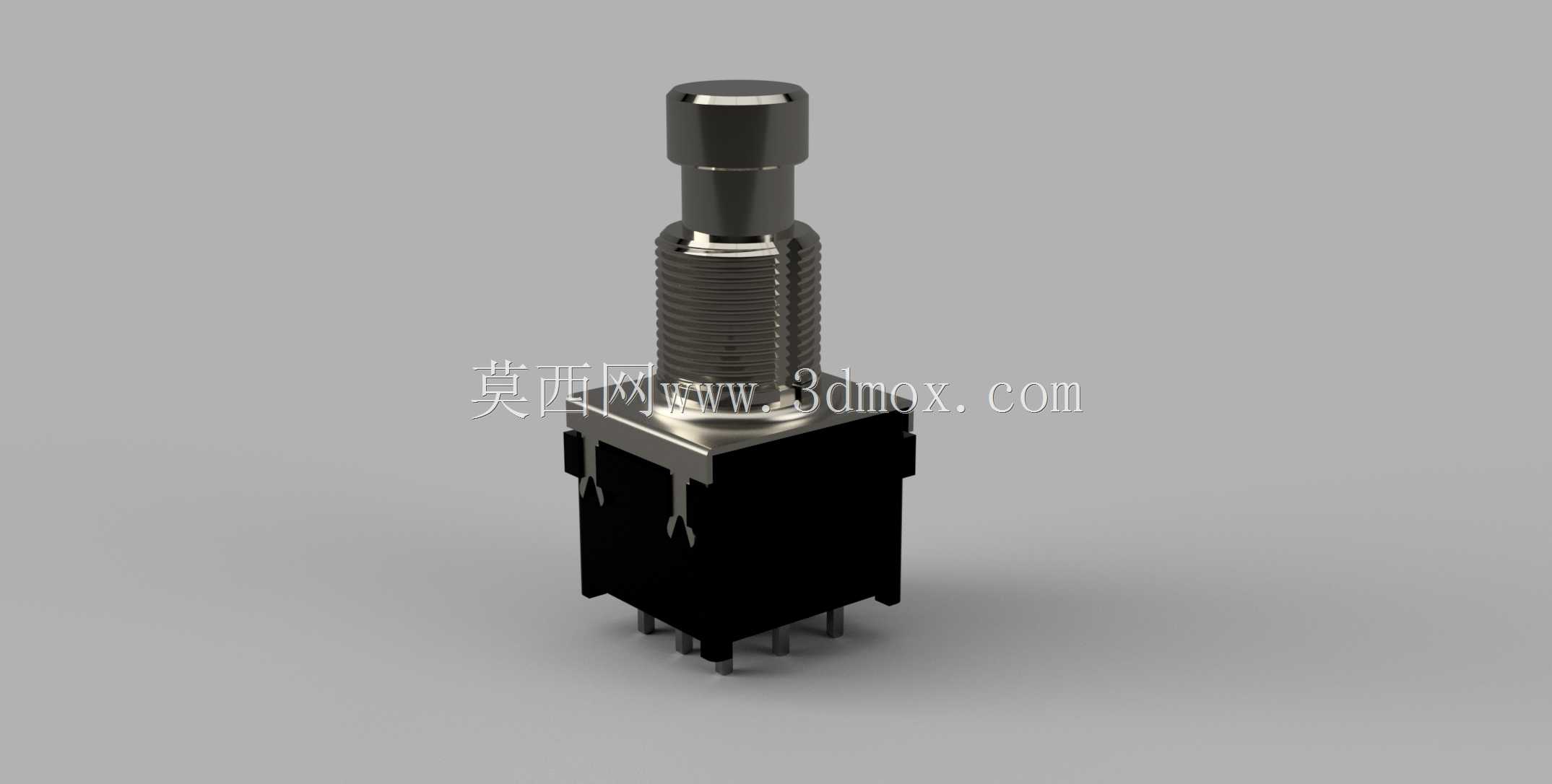

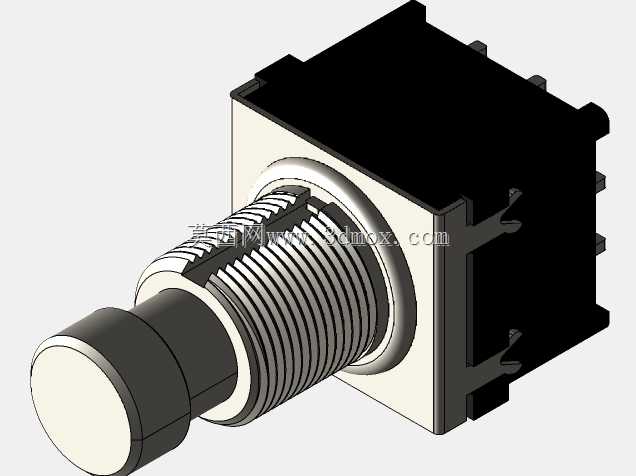

这款脚踏开关是电子控制、音频设备、小型工业操控场景中常用的触发类元件，主要应用在吉他效果器、小型机床脚踏触发装置、医疗辅助控制设备、测试工装触发模块等需要脚踩完成信号切换的场景中，能够解放操作人员的双手，在双手需要完成工件固定、参数调试、乐器演奏等动作时，通过脚部踩踏完成电路的通断或者信号通路的切换，大幅提升操作的流畅度与作业效率。该款为3PDT结构的脚踏开关，也就是三刀双掷结构，能够同时完成三路独立电路的切换动作，相比常见的单刀、双刀脚踏开关，可以实现更复杂的信号路由控制，比如在吉他效果器中同时完成效果电路接入、真旁路信号切换、效果状态指示灯供电通断的同步控制，避免出现信号切换延迟、爆音、指示灯状态与实际通路不匹配的问题。在设计过程中，针对PCB直插安装的使用需求，对引脚的排布、引脚伸出长度、引脚间距做了精准的适配，所有直插引脚的位置公差控制在合理范围内，能够直接匹配标准PCB板的焊盘开孔，不需要额外做飞线或者转接处理，大幅降低生产组装时的焊接难度，提升批量组装的良品率。开关主体的上部做了带防滑纹理的螺纹轴套结构，既可以通过配套的螺母将开关整体固定在设备面板的开孔上，螺纹结构也可以灵活调整开关伸出面板的高度，适配不同厚度的设备外壳、不同踩踏深度的使用需求；轴套顶部的按压帽做了圆角过渡处理，避免踩踏时出现尖锐棱角刮擦鞋底或者脚部的问题，同时按压帽的直径经过优化，踩踏时的受力面积足够，即使操作人员穿着厚底工作鞋也能精准触发，不会出现踩偏、触发失效的情况。开关下部的主体外壳采用方正的结构设计，在PCB板上安装时可以贴合板面对齐，不会出现旋转偏移的问题，外壳的边角处补全了之前结构缺失的圆角，既提升了整体的结构强度，避免安装或者运输过程中边角磕碰出现开裂，也让整体外观更精致协调。安装边界方面，开关的整体径向尺寸适配行业通用的面板开孔标准，引脚伸出主体的长度满足波峰焊、手工焊的常规操作空间需求，安装后在PCB板上占用的板面空间紧凑，不会和周边的电容、电阻、接插件等元件产生空间干涉，能够适配高密度排布的PCB板设计需求。开关的按压行程、触发力度经过调校，踩踏时的反馈清晰，触发节点明确，操作人员可以通过脚部的触感明确判断开关是否完成切换，不需要低头查看状态，长时间踩踏操作也不会出现脚部疲劳的问题，内部的接触结构采用可靠的导电接触设计，能够承受多次反复踩踏的使用寿命要求，在常规使用场景下可以长期稳定工作，不会出现接触不良、信号断连、误触发的问题。
