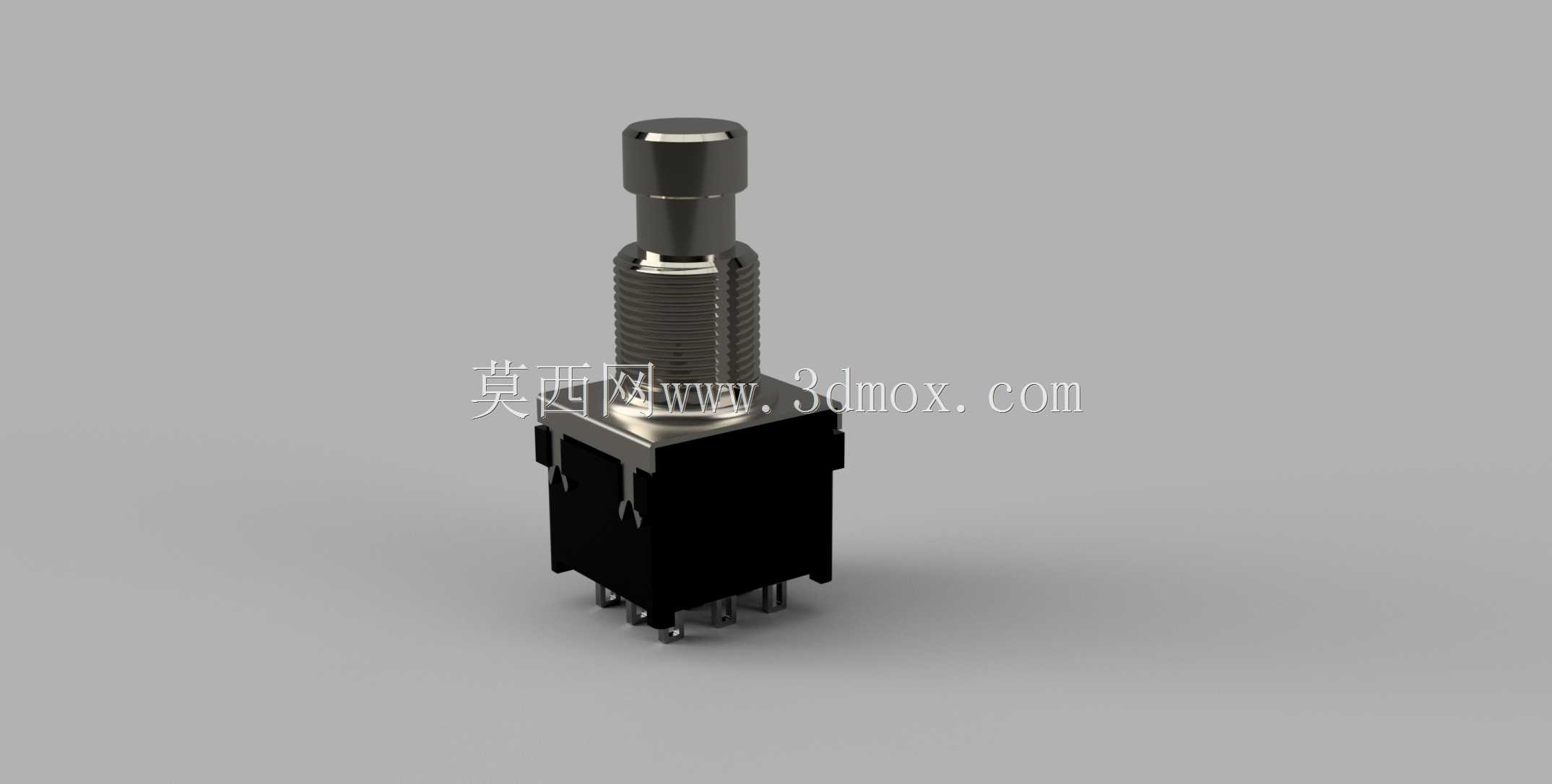

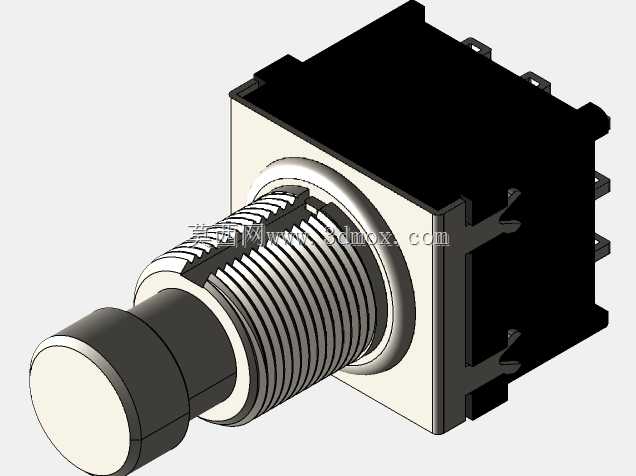

阿尔法3PDT带焊耳脚踏开关结构设计

这款带焊耳的3PDT脚踏开关，是工业控制、音频设备、小型机电操控场景中常用的通断控制部件，常见于效果器踏板、小型机床点动控制、医疗辅助设备触发、实验室测试台操控等需要脚踩完成信号切换或电路通断的场景，能够解放操作人员双手，在双手持握工件或操作其他部件时完成控制指令触发，大幅提升操作流畅度与作业效率。从功能特性来看，该开关为三刀双掷结构，可同时实现三路独立电路的同步切换，既能满足单路信号的通断控制，也可完成多组线路的同步信号跳转，适配多回路控制需求；底部带有的焊耳结构，可直接将导线焊接在引脚焊盘上，相比插接式连接抗振动性能更强，在频繁踩踏的工况下不易出现接触不良、引脚松脱的问题，连接可靠性更高，适合长期反复触发的使用场景。在设计思路上，这款开关采用了分段式结构布局，顶部为按压触发端，做了圆弧收边处理，适配脚踏帽的安装，踩踏时受力均匀不会出现偏斜卡滞；中部为带螺纹的锁紧固定段，配套锁紧螺母可将开关固定在设备面板的安装孔位上，螺纹段长度预留了足够的面板厚度适配空间，可适配不同厚度的金属、塑料安装面板；下部为开关主体与引脚段，黑色绝缘外壳将内部触点结构完全包裹，避免焊接时焊锡飞溅、日常使用中灰尘水汽侵入内部触点，有效降低接触故障概率。从安装边界来看，开关主体为方形结构，引脚排布规整，焊耳引脚向外伸出，焊接操作时无需过度弯折导线，安装时仅需在面板上开设对应直径的圆形安装孔，通过上下两个锁紧螺母即可完成固定，安装后整体突出面板高度适配常规脚踏帽的安装尺寸，底部引脚预留的接线空间充足，不会与设备内部其他元器件产生干涉，整体结构紧凑，占用设备内部空间小，适合在紧凑型控制设备中布局使用。内部触点采用弹性接触结构，踩踏触发时行程清晰，触发反馈明确，长期使用后触点磨损量小，能够保持稳定的接触性能，不会出现触发失灵、信号串扰的问题。
