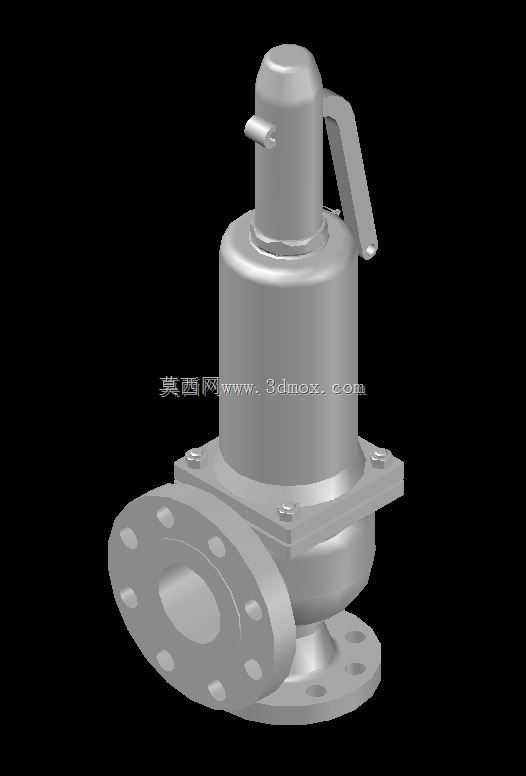

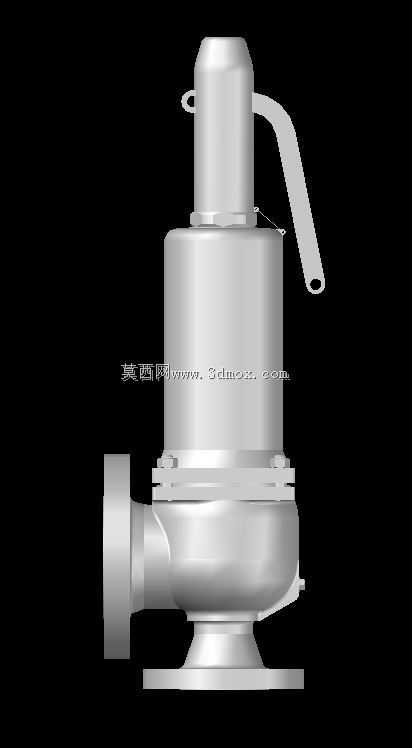

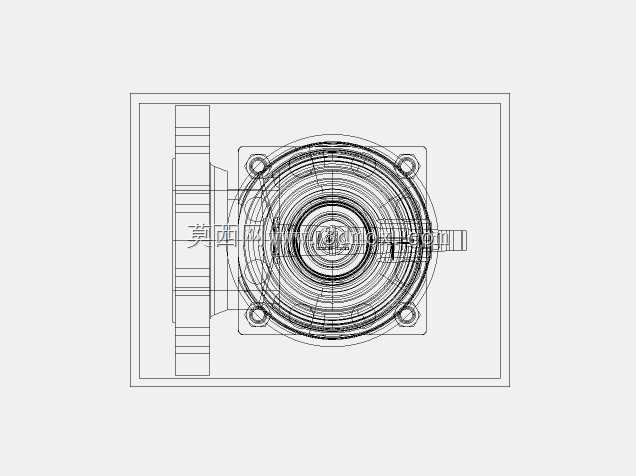

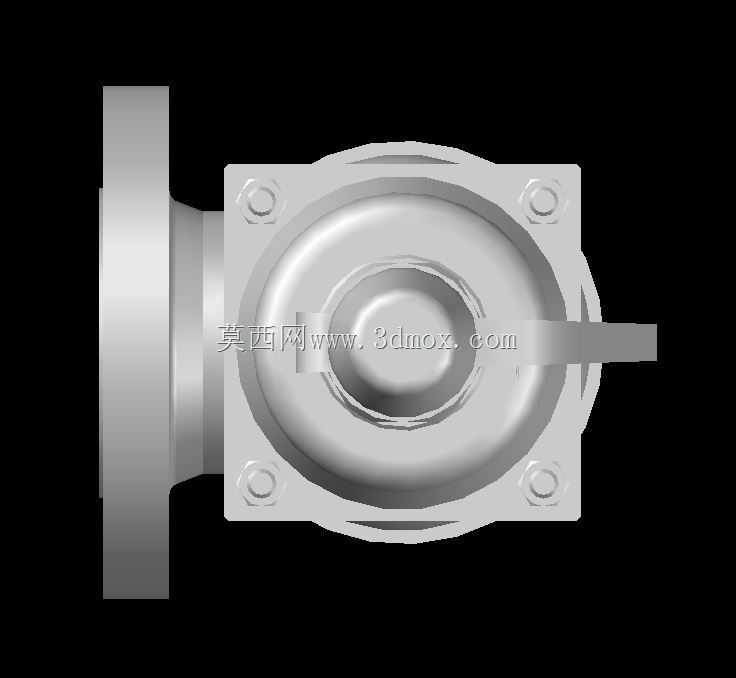

法兰连接弹簧式压力安全阀结构设计

这款法兰连接式压力安全阀是工业压力系统中不可或缺的安全防护部件，主要应用于石油化工、电力供热、给排水、燃气输送等存在承压管道与压力容器的行业场景，核心作用是在系统压力超过预设安全阈值时自动开启泄压，待压力回落至正常工作区间后自动闭合，避免承压设备因超压发生破裂、爆炸等恶性安全事故，是保障压力系统稳定运行的最后一道安全屏障。

从功能特性来看，该阀采用弹簧加载式启闭结构，依靠内置弹簧的预紧力实现阀瓣的常态密封，当系统介质压力升高至超过弹簧预紧力时，介质推力会顶开阀瓣，通过侧置的排放接口将多余介质快速泄放，相比重锤式安全阀，该结构整体体积更紧凑，安装姿态不受垂直方向限制，抗振动性能更强，适配更多复杂的工业安装环境。阀体进出口均采用法兰连接结构，法兰盘上均匀布置螺栓孔，可与对应压力等级的管道法兰通过螺栓紧固实现密封连接，安装拆卸便捷，密封可靠性高，适配中高压工况下的管道连接需求。

在设计思路上，这款阀充分考虑了工业现场的实际使用需求，整体采用立式布局，上部为弹簧调节腔与提升手柄，中部为阀瓣密封腔，下部为进出口连通腔，结构分区清晰，既方便生产加工时的零件装配，也便于后期运维时的部件检修更换。侧置的手动提升手柄可在设备定期校验时手动开启阀瓣，检查阀瓣启闭灵活性，也可在系统需要手动泄压时操作，避免长期不动作导致阀瓣粘连卡涩。阀体外部轮廓做了圆弧过渡处理，没有尖锐棱角，既降低了铸造加工时的应力集中风险，也减少了安装运维过程中磕碰划伤的可能。

从安装边界来看，该阀为2英寸通径规格，适配150磅级压力等级的法兰标准，安装时需保证进出口与管道同轴，法兰面平行度符合安装规范，上部弹簧腔需预留足够的操作空间用于后期压力调节与维护，侧排出口需连接对应口径的泄压排放管道，将泄放介质引导至安全区域，避免高压介质喷出造成人员伤害与设备损坏。整体结构设计兼顾了安全可靠性、安装便捷性与运维便利性，可广泛适配各类中低压承压系统的安全防护需求。
