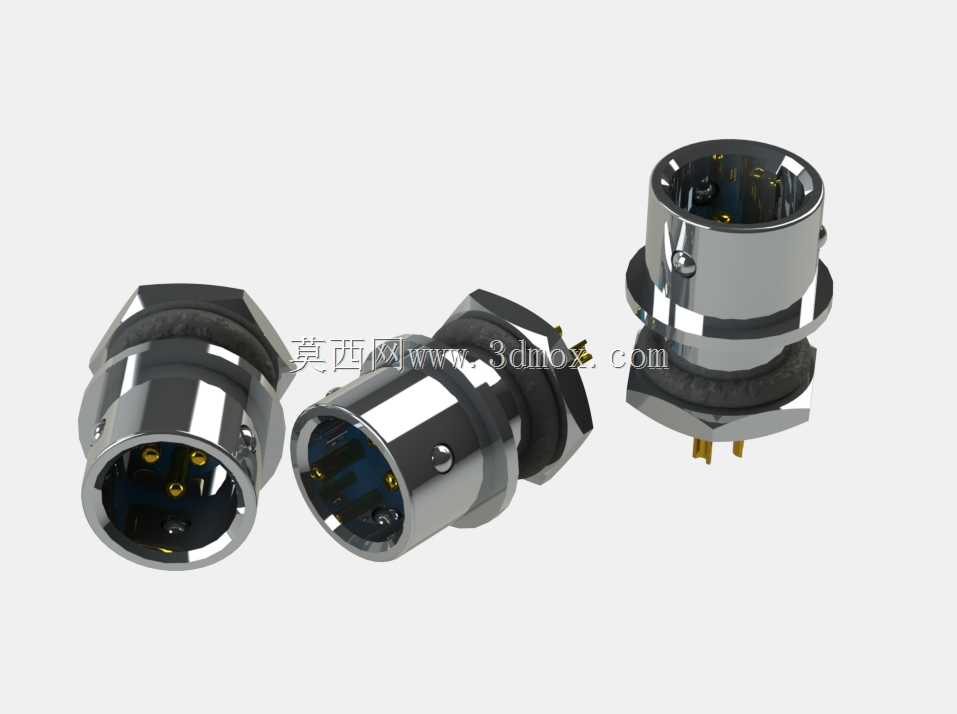

XS9面板式三针圆形航空连接器结构

这款XS9系列三针面板安装型连接器，是工业电气互联场景中应用十分广泛的小型圆形接插组件，主要承担小功率供电回路、低速控制信号回路的稳定连接与分断功能，常见于工业传感检测单元、小型机电执行模块、户外便携测控设备、车载小型电控终端、医疗便携仪器等需要频繁插拔或面板固定接线的场景，能够在有一定振动、温湿度波动的工业环境下维持可靠的电气导通性能。

从实际使用功能来看，该款连接器采用公头面板前置安装的结构设计，前端插合面带有定位导向结构，能够避免插合时针脚错位弯折，插合后自带的卡扣锁紧结构可以防止设备运行过程中受振动拉扯出现松脱，接触针采用镀金铜基材，接触电阻低、耐插拔磨损性能优异，长期反复插拔也不会出现接触不良的问题；尾部带有密封橡胶圈与锁紧螺母，安装时穿过面板预制的安装孔后从背部旋紧螺母即可完成固定，橡胶圈能够填充面板与连接器壳体之间的缝隙，具备基础的防尘防泼溅能力，适配厚度在1到5毫米之间的各类设备面板，不需要额外设计复杂的固定结构即可完成装配。

设计层面充分考虑了现场安装与维护的便捷性，壳体采用锌合金镀镍工艺，表面金属质感强、抗锈蚀能力出色，整体外径控制在9毫米级别，属于小型化的连接器规格，不会占用过多的面板安装空间，针脚间距经过精准核算，满足电气安全爬电距离要求，额定工况下可以承载3A以内的电流与300V以下的交直流电压，完全覆盖小型工业设备的信号与小功率供电需求。安装边界方面，面板开孔直径仅需匹配壳体外径预留0.1到0.2毫米的装配间隙即可，背部接线端预留足够的焊线空间，既可以直接焊接导线后做绝缘包裹，也可以适配对应的线端母头实现快速插拔，设备维护时不需要重新焊接内部线路，直接拔插连接器即可完成模块的拆卸更换，大幅降低现场运维的时间成本。

该类连接器的结构设计经过长期工业场景验证，抗磨损性能突出，插合面的密封结构还可以阻挡日常环境中的粉尘进入接触部位，延长连接器的实际使用寿命，在各类紧凑型工业设备的电气互联设计中，是兼顾可靠性与安装便捷性的优选连接方案。
