工业铝型材拼接式承力支撑框架结构

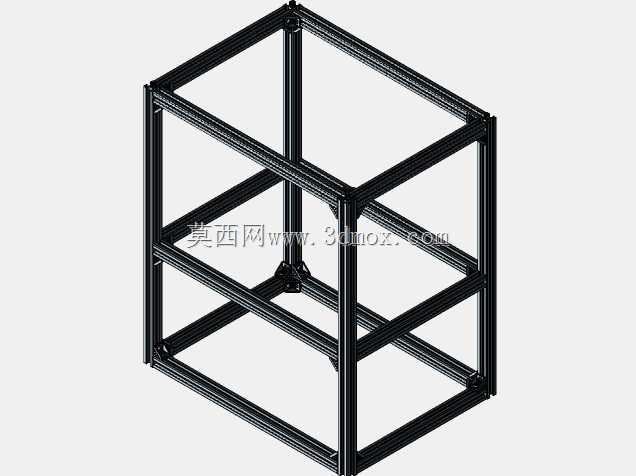

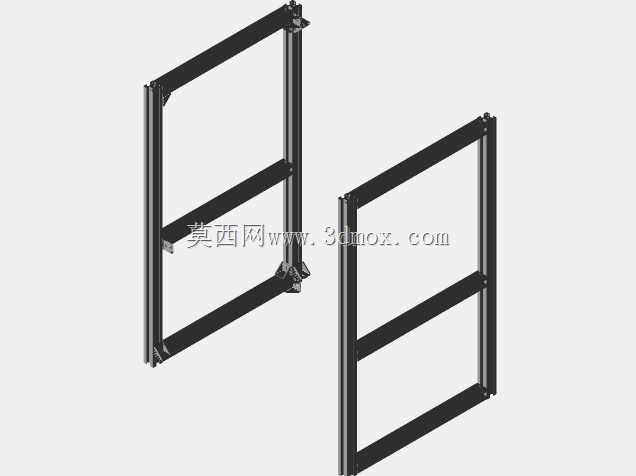

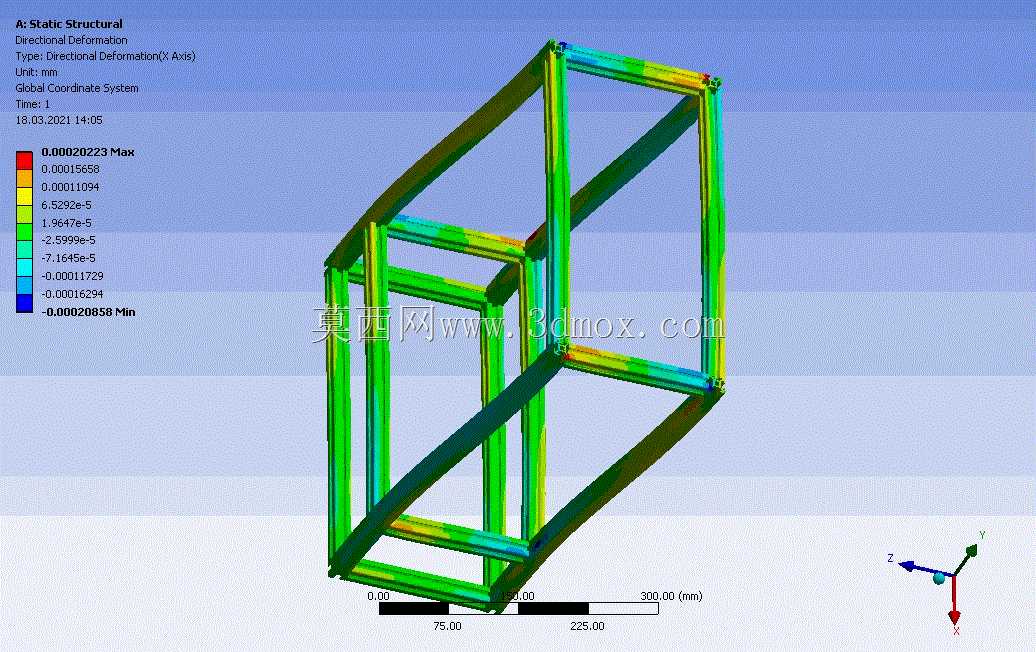

这款承力支撑框架采用标准工业铝型材拼接成型，主要面向自动化生产线工位搭建、小型设备主机承载、检测工装基体支撑等工业场景使用，可作为各类轻型工业设备的安装基体，也可独立作为物料周转承托架、工位防护栏骨架使用，适配电子装配、轻工生产、实验室检测等多类场景的安装需求。框架整体采用矩形截面铝型材作为主受力杆件，通过角件与内置连接件完成拼接，无需焊接作业，所有连接点位均可拆卸调整，方便后期根据实际安装需求改动杆件位置、拓展框架尺寸，相比传统焊接钢框架，安装效率更高，后期改造维护成本更低。设计阶段通过有限元受力分析完成杆件排布优化，斜向加强筋布置在框架受力形变最大的对角位置，在不额外增加整体重量的前提下，大幅提升框架的抗扭、抗弯性能，从形变云图可以看到，整体受力分布均匀，最大形变量控制在极小范围内，可满足常规轻型设备的承载稳定性要求。框架整体外形规整，所有杆件边缘均做倒角处理，无尖锐突出点位，安装时可根据需求在型材槽内嵌入螺母，用于安装设备面板、电气元件、输送导轨等配套部件，安装边界灵活，可适配不同尺寸的配套组件安装需求，底部预留脚轮或支撑脚杯的安装点位，既可以作为固定工位的支撑基体，也可以搭配脚轮做成移动式设备机架。型材表面采用阳极氧化处理，耐锈蚀、抗刮擦，长期在车间环境使用也不会出现表层脱落、锈蚀问题，整体结构轻量化的同时保证足够的结构强度，无需额外做表面涂装处理，组装完成即可直接投入使用。
