吉德罗涡轮翼轴升力调节结构设计方案

项目分类:通用机械零部件 发布时间:2021-10-29 ID:350433
  • 吉德罗涡轮翼轴升力调节结构设计方案
  • 吉德罗涡轮翼轴升力调节结构设计方案
  • 吉德罗涡轮翼轴升力调节结构设计方案

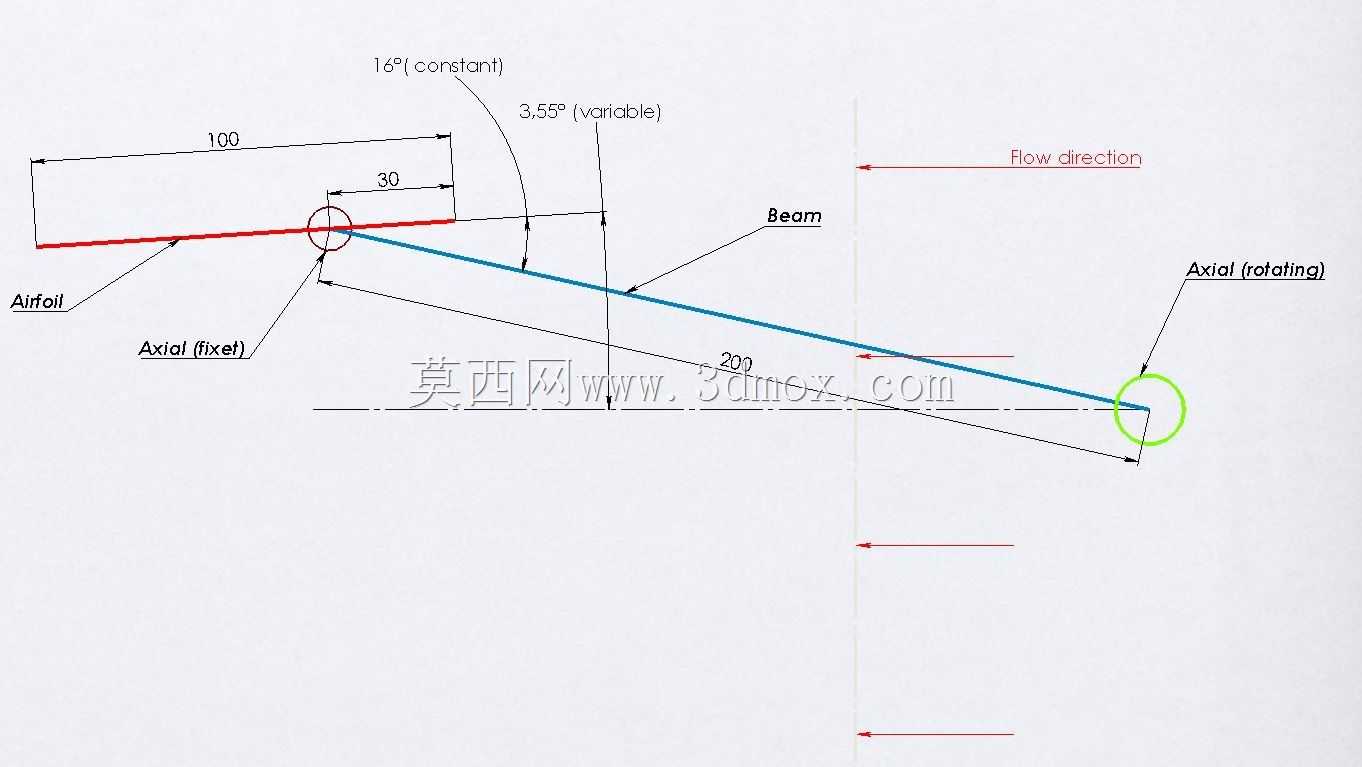

  在分布式流体能量回收、小型离网发电场景中,这类吉德罗涡轮的翼轴可调结构,核心是解决低流速流体下的能量捕获效率问题,区别于传统固定桨叶涡轮,它通过调整翼轴的轴向旋转角度,改变翼型迎角,适配不同来流方向与流速的工况,避免固定桨叶在变工况下出现的失速、能量捕获效率骤降问题。从结构原理来看,翼梁作为核心承力部件贯穿整个翼型弦向,固定端与旋转轴座连接,轴向纤维沿翼展方向铺层承担弯曲载荷,翼型纤维沿弦向布置承担气动载荷带来的剪切力,这种铺层逻辑在轻量化的同时保证了翼片在交变流体载荷下的结构刚度,不会因为长期受流体冲击出现翼型形变,影响升力系数稳定性。从安装边界来看,翼型的基准弦长为100单位长度,翼梁距离翼型前缘的安装位置为30单位长度,

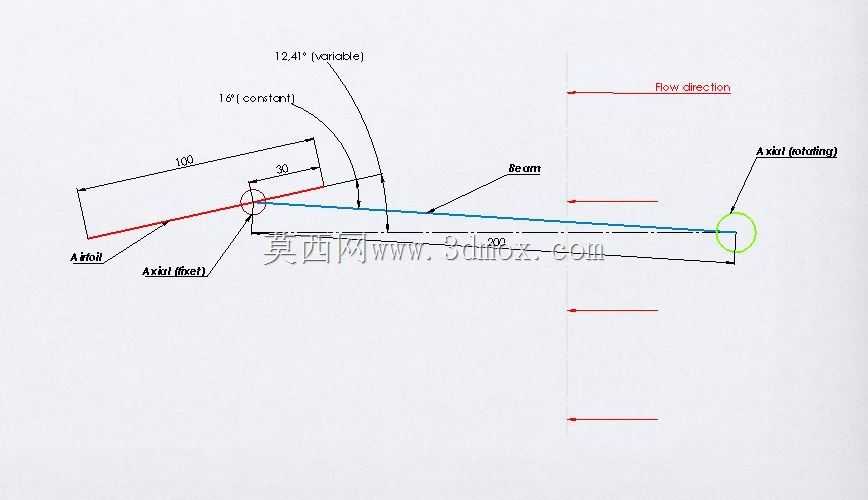

  也就是弦长的30%位置,这个位置恰好是低速翼型的气动中心附近,将旋转轴布置在气动中心处,能够大幅降低翼轴旋转调节时需要的驱动力矩,执行机构不需要克服过大的气动弯矩,仅需要提供克服密封阻尼与结构摩擦的扭矩即可完成角度调节,降低配套驱动部件的功率选型要求。角度调节范围上,翼轴的恒定调节基准角为18度,可变调节区间为12.41度,这个角度区间是经过流体仿真验证的,覆盖了从低流速到额定流速下的最优迎角范围,不会因为迎角过大出现气流分离,也不会因为迎角过小导致升力不足,无法带动发电机轴旋转输出扭矩。来流方向与翼展方向呈垂直布置,流体冲击翼面产生的升力沿翼型法向分解,其中切向分量带动整个涡轮转子旋转,轴向分量由主轴的推力轴承承担,

  这种受力分解逻辑在设计时就需要对轴承选型做匹配,保证轴向载荷与径向载荷都在轴承的额定动载荷范围内,延长设备维护周期。实际应用中,这类结构不需要复杂的导流罩结构,能够适应流向不稳定的流体环境,比如山区零散的水力资源、城市管网的余压回收、低速风能利用场景,相比传统涡轮对来流方向的敏感度更低,安装时不需要精准对正来流方向,降低了现场安装的调试难度。设计过程中需要注意翼片与转子轮毂的安装间隙,间隙过大会导致流体泄漏降低效率,间隙过小会因为翼片形变、安装同轴度误差出现运动干涉,一般预留0.5到1单位长度的间隙即可,同时旋转轴的密封件要选用耐流体腐蚀的材质,比如在水环境下使用丁腈橡胶密封,在含尘气流环境下使用带防尘唇的氟橡胶密封,

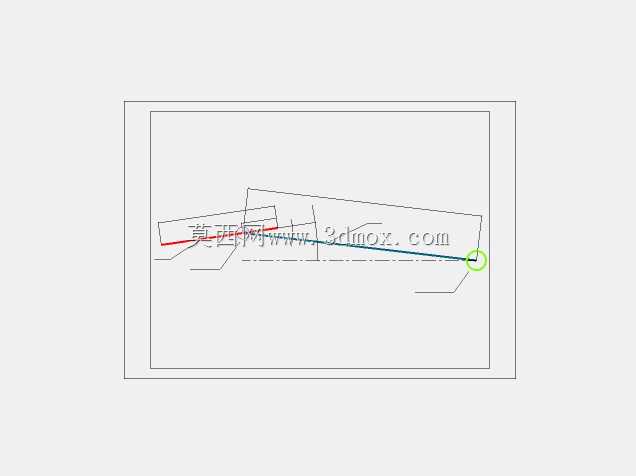

  避免杂质进入旋转轴座加剧磨损。翼型的型线设计采用低速高升力翼型,最大厚度位置在弦长30%处,和翼梁安装位置重合,能够最大化利用结构承力空间,不需要额外增加支撑结构就可以保证翼型的刚度,整个翼片可以采用一体注塑或者复合材料模压成型,降低批量生产的加工成本,适合分布式小功率发电场景的大规模推广。在做三维建模时,需要先绘制翼型的基准弦线,确定翼梁的安装位置与旋转轴的同轴度,再通过可变角度的参数化关系关联翼轴的旋转角度,仿真不同角度下的翼型位置与周边结构的干涉情况,同时要验证角度调节到极限位置时,翼片不会和轮毂、相邻翼片发生碰撞,保证全调节行程内的运动安全性。
