新型透视气动布局飞行器结构设计

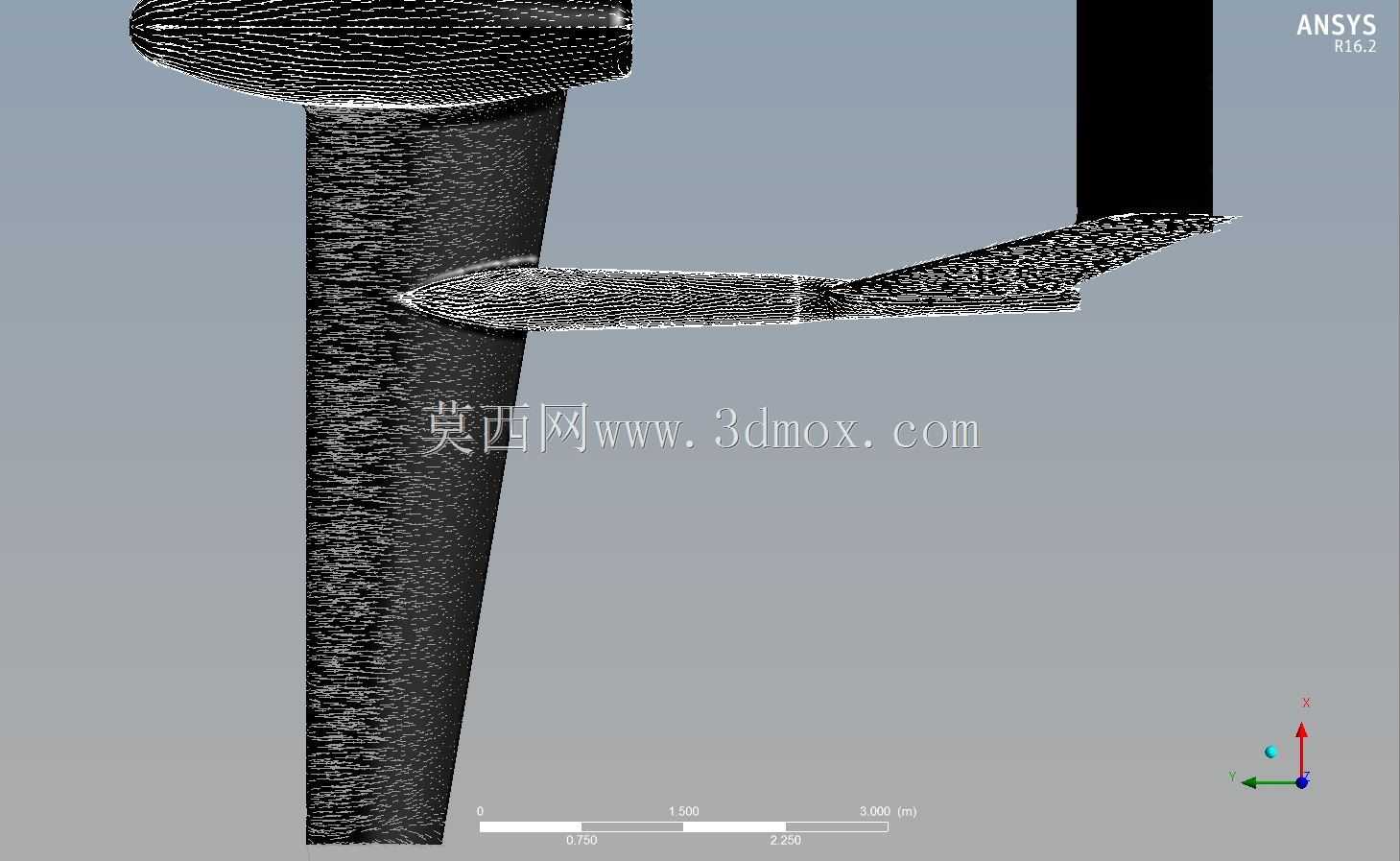

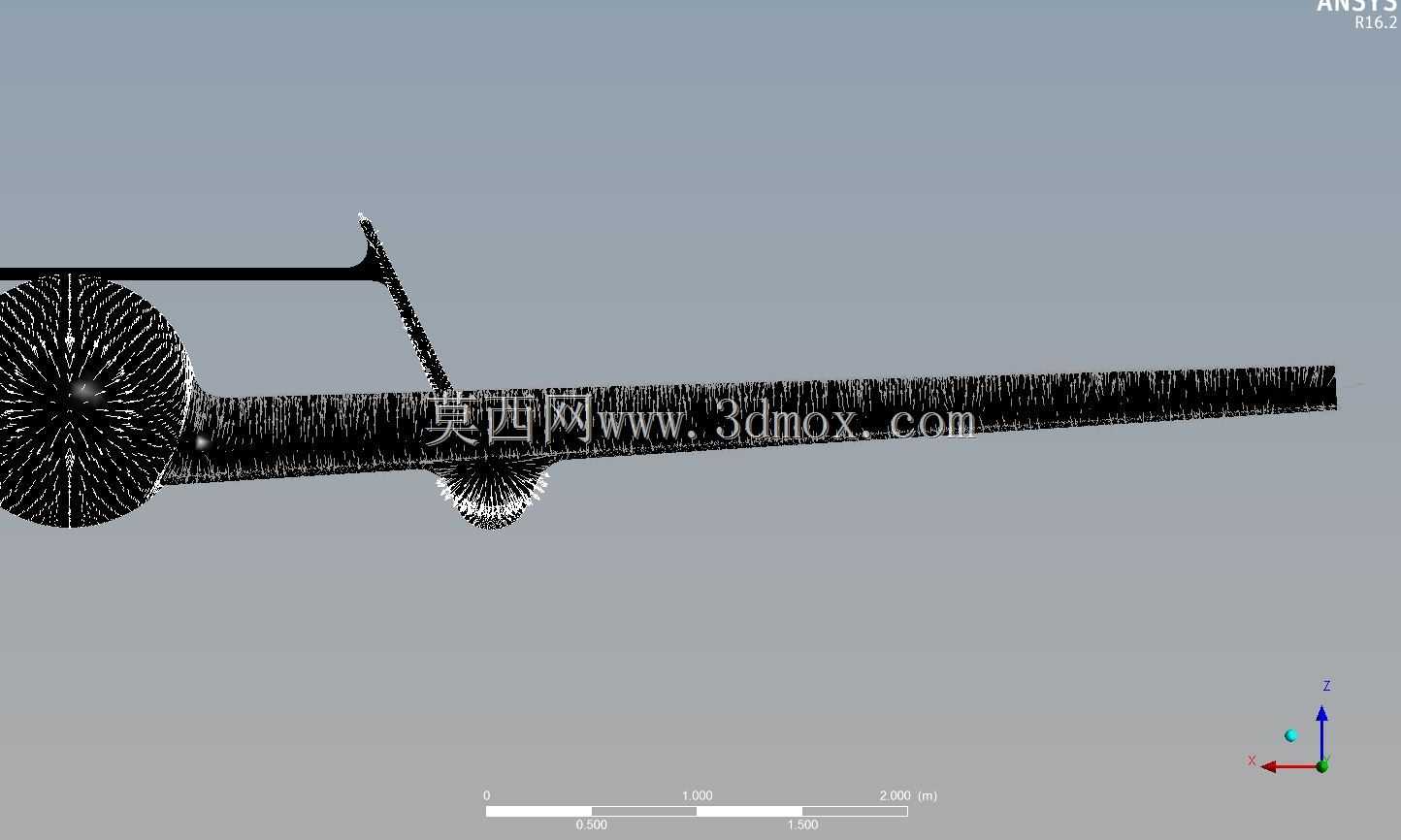

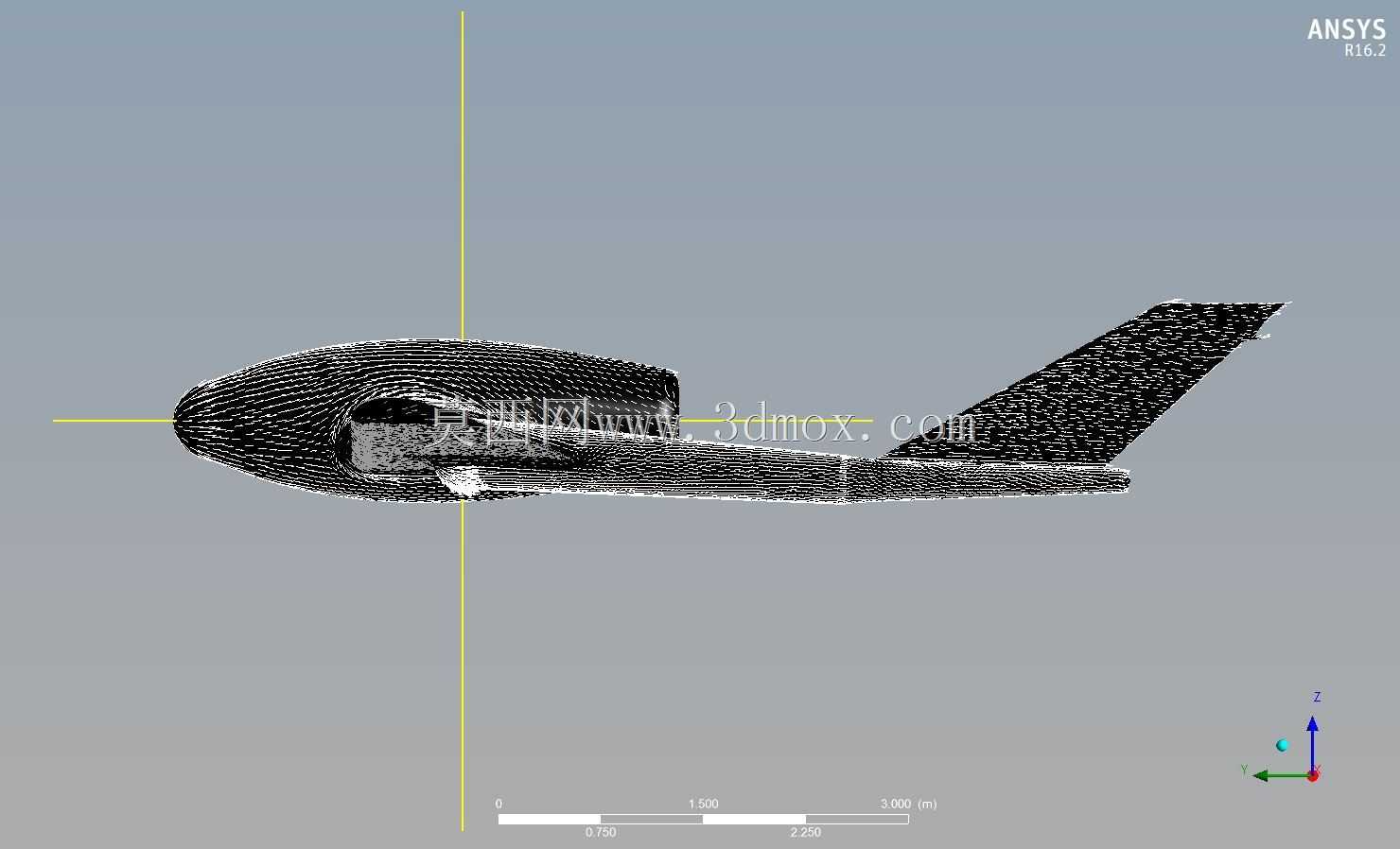

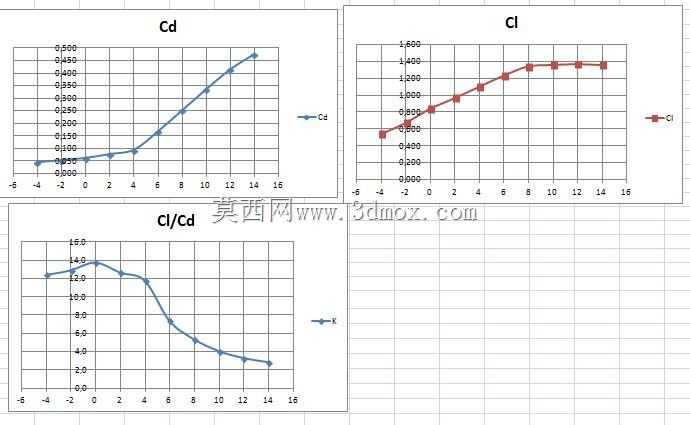

该飞行器结构围绕新透视气动方案完成全三维结构搭建，核心针对低速巡航阶段的气动效率优化展开设计，区别于常规布局飞行器的翼身衔接方式，采用翼身融合过渡段处理，大幅降低翼根处的气流干扰阻力，适配小型通用航空飞行器、低空巡航验证平台的实际使用需求。从实际应用场景来看，该结构可直接用于低空气动验证试验、小型无人飞行器平台改装、航空教学演示场景，其外露的气动面结构能够直观展示气流流经翼面、机身衔接处的流动状态，配合流体仿真软件可快速完成不同迎角下的气动参数校核，无需额外对模型做简化处理。设计过程中优先考虑了气动面的安装边界约束，主翼采用后掠翼型设计，翼根与机身的衔接处做了连续曲面过渡，避免出现直角转折造成的气流分离，机身主体采用等直径段加尾部收缩的构型，在保证内部装载空间的前提下，尽可能降低机身的压差阻力。水平安定面设置在机身尾部下方，与主翼形成足够的纵向配平力臂，无需额外增加尾翼支撑结构即可满足纵向静稳定度要求，垂尾则集成在机身尾部上侧，与机身收缩段一体化成型，减少了单独安装垂尾带来的结构重量与连接间隙。从结构功能特性来看，该模型完整还原了飞行器的主要气动承力面轮廓，所有曲面均满足G2连续要求，可直接导入流体仿真模块划分网格，不会出现曲面破损、缝隙过大导致的网格划分失败问题；各气动面的相对位置严格按照气动计算结果设置，主翼安装角、水平尾翼安装角、垂尾后掠角均匹配低速巡航状态的最优参数，在10-15度迎角范围内不会出现明显的气流分离现象，升阻比相较同尺寸常规布局飞行器有明显提升。设计思路上摒弃了传统飞行器先做结构框架再包覆蒙皮的流程，直接从气动外形入手，先通过翼型坐标点生成主翼、尾翼的基准曲面，再通过桥接曲面完成翼身融合段的构建，最后对机身尾部做收缩修型，整个建模过程全程校验曲面的曲率连续性，避免出现局部曲率突变影响气动性能的问题。外形尺寸方面，机身总长与翼展的比例控制在1:1.2区间，既保证了低空飞行时的航向稳定性，又不会因为翼展过大造成地面转运、存放的空间占用问题；主翼的相对厚度从翼根到翼尖逐步递减，翼根处相对厚度为15%，保证翼根处有足够的结构高度布置承力翼梁，翼尖处相对厚度收窄至10%，降低翼尖涡流的强度，减少诱导阻力。安装边界上，所有气动面与机身的连接位置均预留了标准的安装定位面，后续如果需要改装为实体飞行验证平台，可直接在预留位置安装翼梁连接接头、舵机安装座，无需对现有气动外形做切削修改；机身头部预留了任务载荷安装空间，可根据实际使用需求搭载小型传感器、摄像设备，不会破坏机身头部的流线型外形。需要注意的是，该模型的气动面舵面缝隙做了一体化处理，在做静态气动仿真时可直接使用，如果需要做带舵面偏转的动态仿真，可直接在现有翼面基础上分割出舵面结构，分割位置已经按照常规舵面铰链线位置做了曲率对齐，分割后不会出现曲面错位问题。机身下部预留了起落架安装的定位标记，后续如需加装起落架，可按照标记位置开孔安装，不会破坏机身主承力结构的完整性。整个结构的曲面质量满足数控加工、3D打印的工艺要求，不存在倒扣、壁厚突变的问题，若需制作缩比验证模型，可直接导出实体文件进行切片处理，打印完成后无需大量打磨即可获得光滑的气动表面。
