多卡位弧形烟灰缸注塑成型结构设计

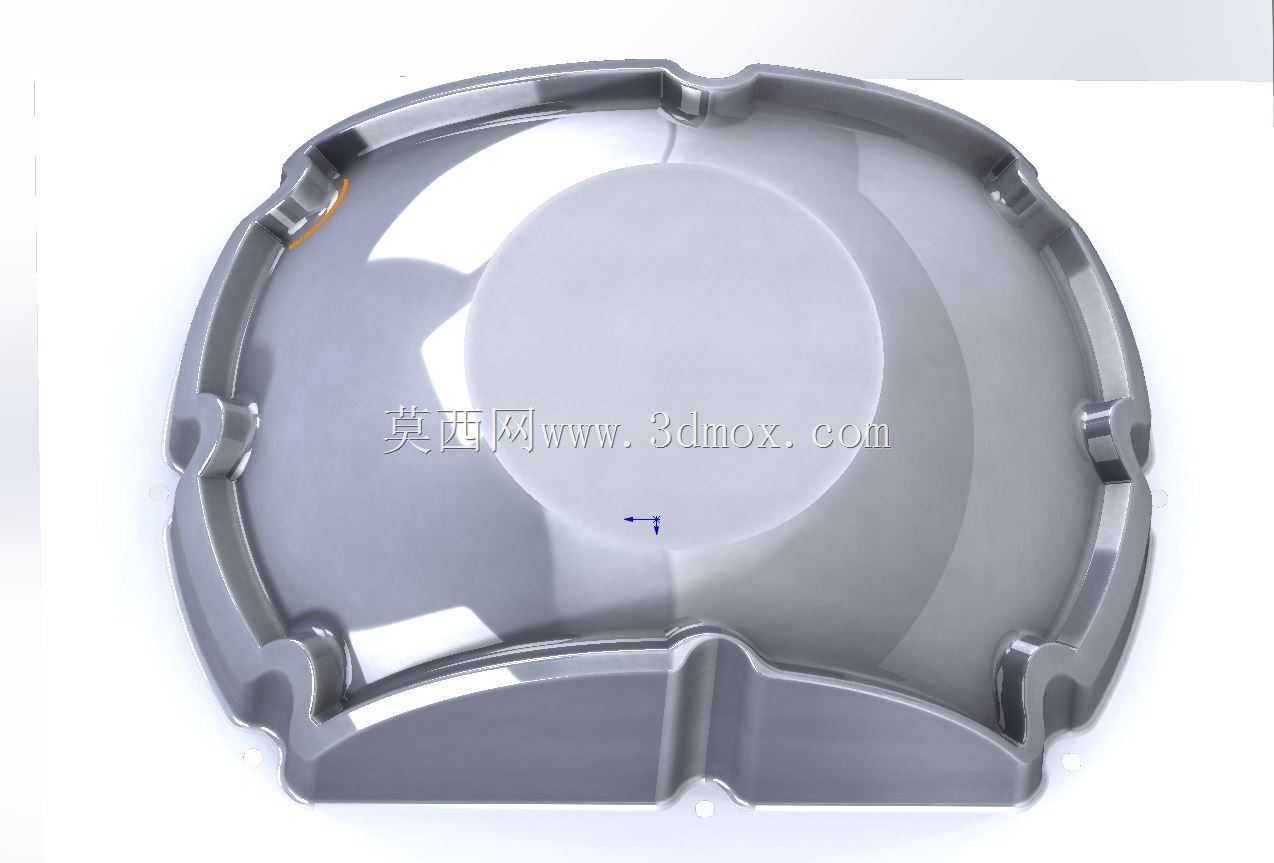

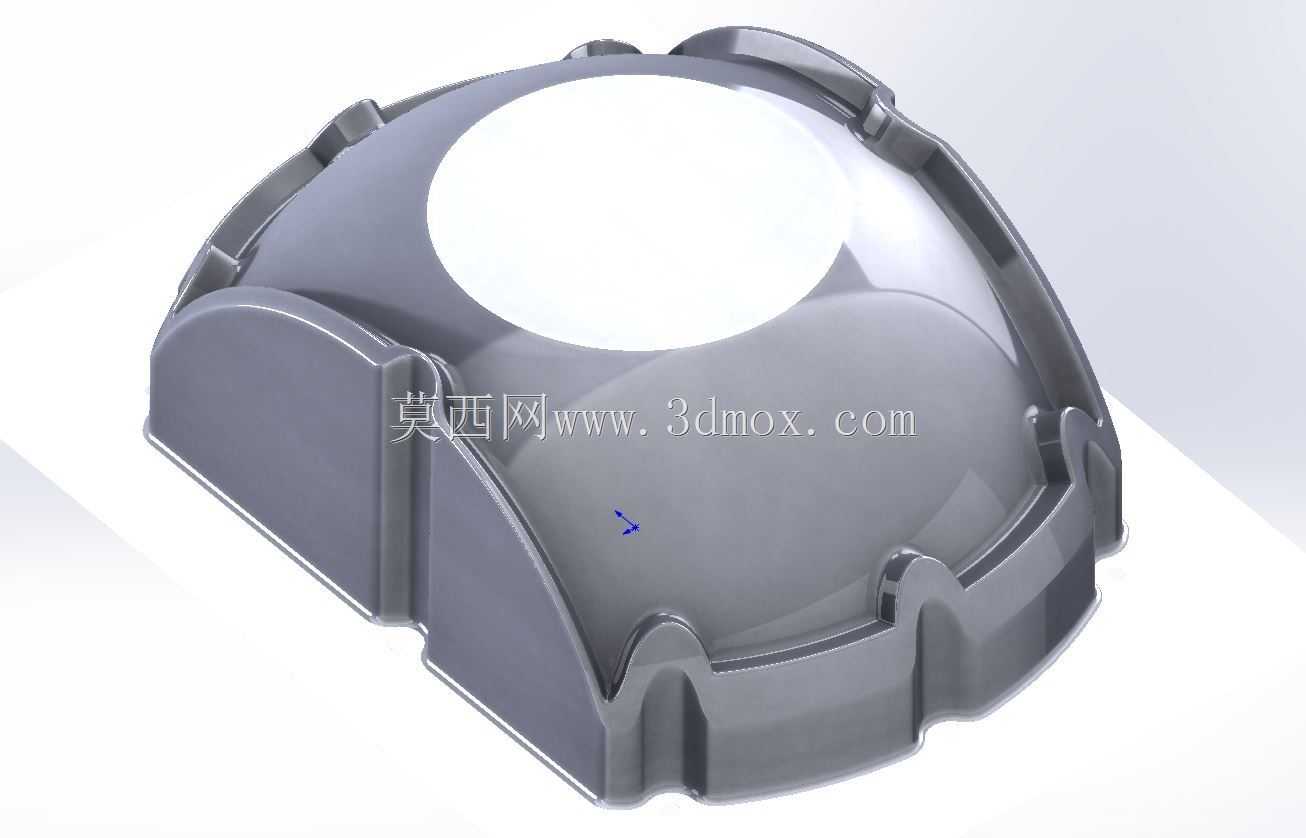

这款弧形多卡位烟灰缸的结构设计，最初是针对商用办公桌面、餐饮门店散台的日常使用场景做的优化，日常使用中最常见的痛点就是普通直边烟灰缸容易被碰翻、烟支放置时容易滑落，积灰槽浅的话弹灰容易飘到桌面，所以在做结构排布的时候首先把外轮廓做了非对称的弧形收边，整个壳体的外沿做了八处内凹的烟支卡位，每个卡位的槽深控制在4mm，槽口做了1.2mm的圆角过渡，既可以适配常规直径7.8mm的普通卷烟，也能放下直径稍粗的雪茄类烟支，卡位的位置沿着外沿等角度分布，不管使用者坐在桌面哪个方位，都能就近找到放烟的位置，不用刻意调整烟灰缸的摆放角度。壳体的主体采用渐变壁厚设计，底部最厚处为3mm，沿着侧壁向上逐渐收薄到2.2mm，这种壁厚排布一方面可以避免注塑成型时出现缩痕、翘曲的缺陷，另一方面底部的加厚结构可以降低整体重心，放在玻璃、木质桌面的时候稳定性更好，哪怕被手肘轻轻碰到也不容易侧翻，内部的积灰腔做了圆弧过渡的锅底形结构，没有直角死角，日常清理的时候用湿抹布一擦就能把积灰、烟蒂残留带出来，不会在边角卡积污垢。外沿的翻边做了8mm宽的水平延伸，翻边的下沿做了0.5mm的内凹止口，当多个同型号烟灰缸堆叠存放的时候，上层的底部可以刚好卡进下层的止口位置，仓储运输的时候能大幅减少占用的空间，餐饮门店批量收纳的时候也不会出现滑动散落的情况。设计过程中特意把所有的棱边都做了R1以上的圆角处理，没有尖锐的边角，哪怕日常清洁的时候拿取也不会划伤手，壳体的外表面做了高亮抛光的面处理预留，生产的时候可以直接做亮面质感，也可以根据需求做晒纹处理适配不同的装修风格。安装边界方面，这款烟灰缸的最大外轮廓直径控制在180mm，整体高度为35mm，内部积灰腔的有效深度为28mm，正常使用状态下可以容纳约15个烟蒂的存放量，不需要频繁倾倒清理，底部可以根据需求粘贴3mm厚的硅胶防滑垫，进一步提升和光滑桌面的摩擦力，哪怕桌面有轻微的倾斜也不会出现滑动移位的情况。在做分型面设计的时候，把分型线设置在外沿翻边的最下侧，成型后的飞边可以直接通过简单的滚边处理去除，不会在产品的可见表面留下合模线痕迹，进胶点选择在底部中心的位置，采用点进胶的方式，成型后浇口残留的痕迹很小，不会影响产品的外观质感。针对日常使用中经常遇到的烟支燃烧端接触卡位的情况，卡位位置的材料做了耐温性能的预留，选用常规的AS或者PP材料就能满足日常使用的耐温需求，不需要额外添加昂贵的耐温助剂，就能保证烟支短暂接触的时候不会出现融化、留痕的问题。整个壳体的结构没有额外的装配件，一体注塑成型即可完成生产，不需要后续的二次组装工序，生产效率高，批量生产的成本控制空间大，既可以作为民用日用品批量投放市场，也可以作为广告载体在表面印刷标识，用于商用场景的定制需求。
