航空用异形密封端框结构三维设计

项目分类:机械图纸 发布时间:2021-10-29 ID:350466
  • 航空用异形密封端框结构三维设计
  • 航空用异形密封端框结构三维设计
  • 航空用异形密封端框结构三维设计

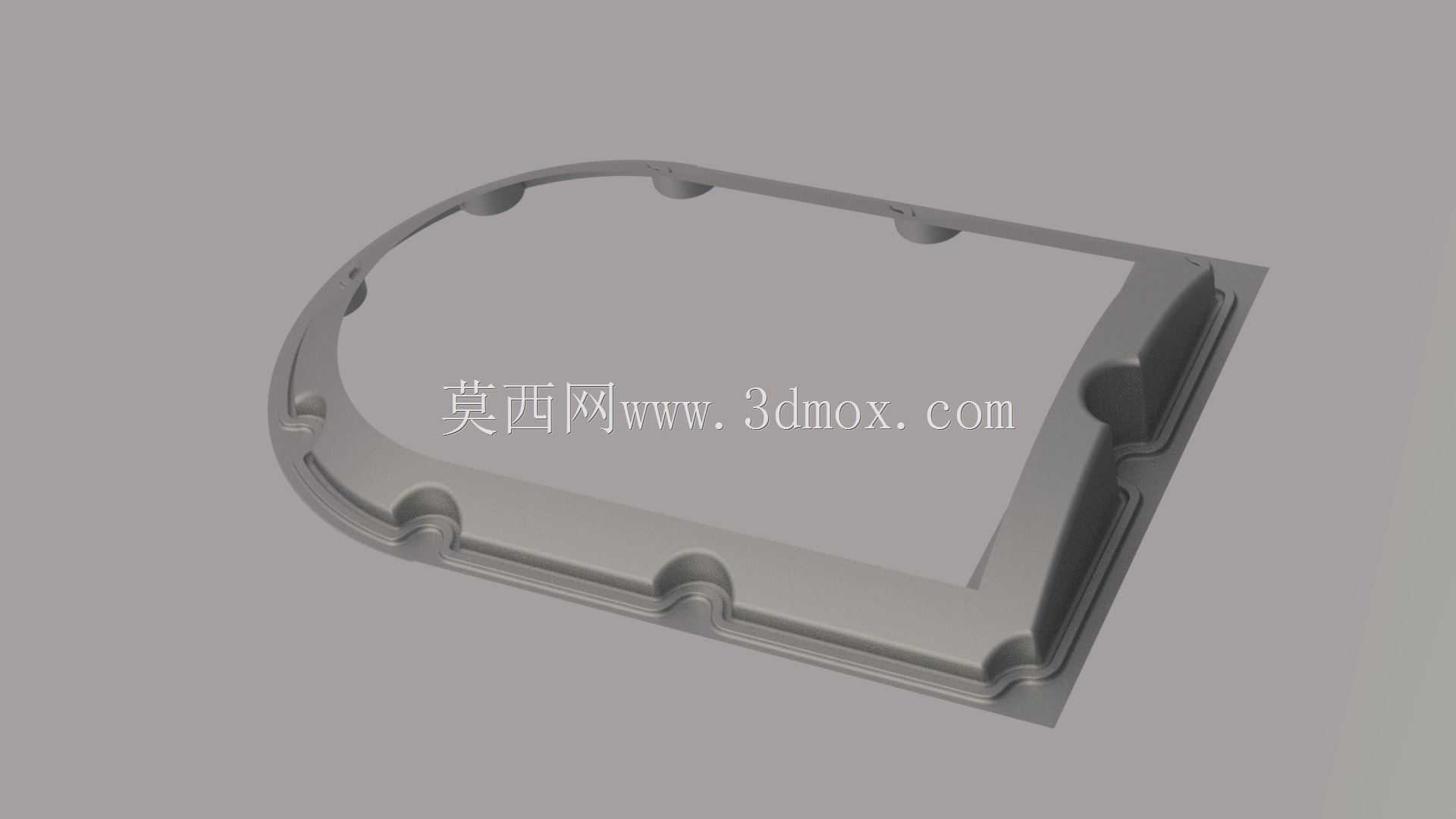

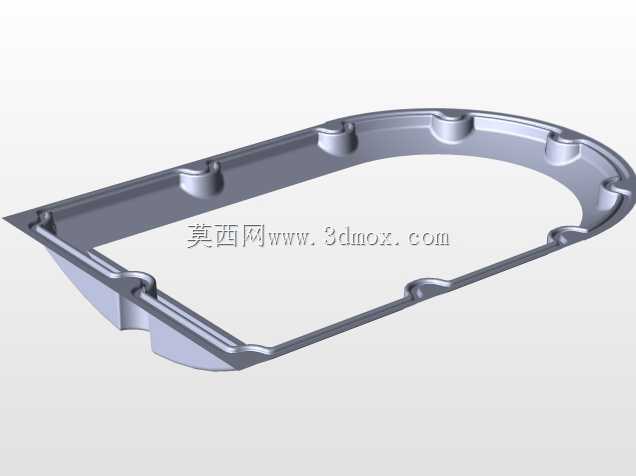

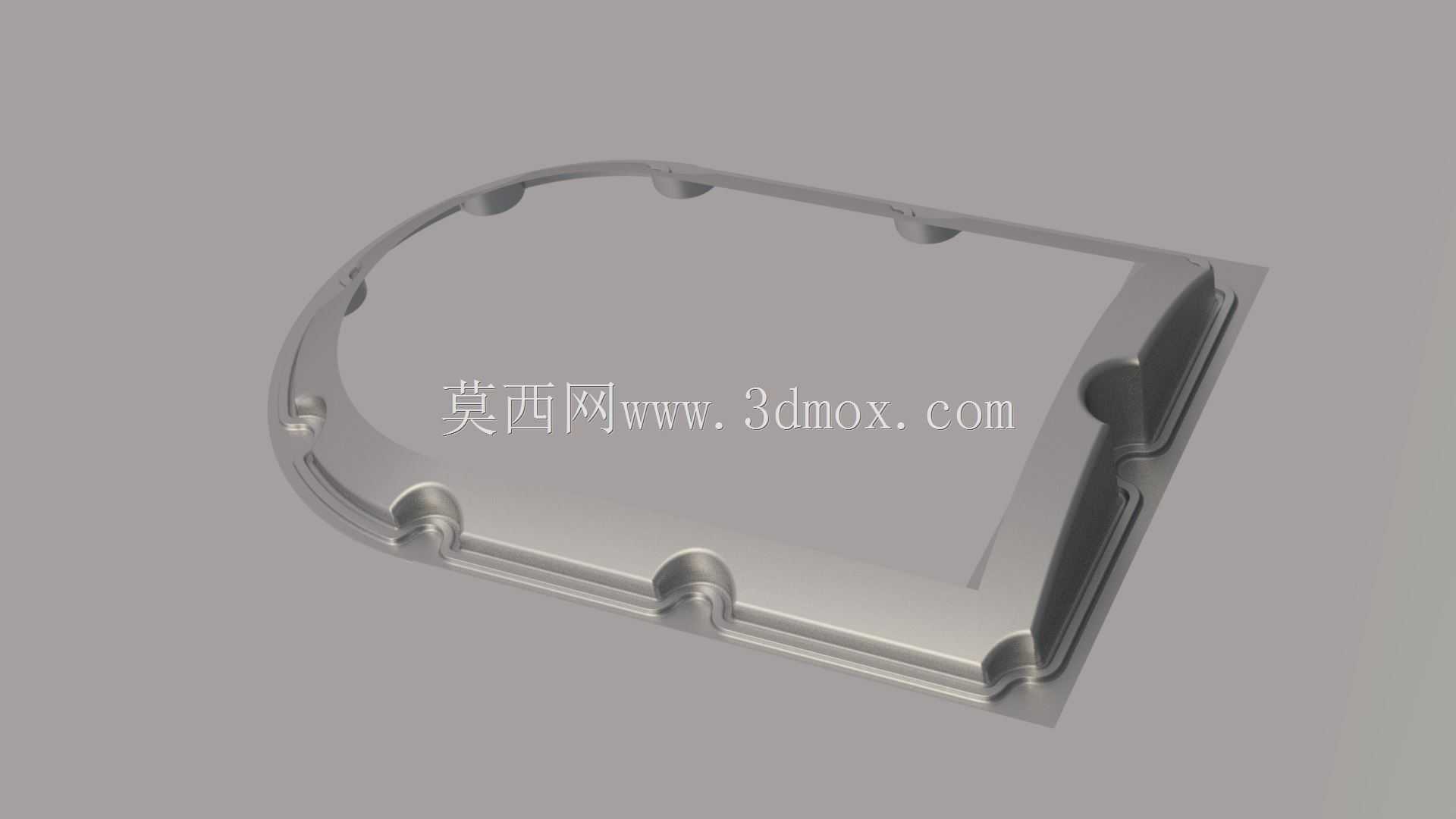

在航空机载设备舱、机身段对接的密封场景中,这类带弧形过渡边的异形端框是承担舱段边界密封、内部元器件承托、外部蒙皮连接定位的核心结构件,区别于规则矩形或圆形端盖,该结构适配机身曲面与设备舱直角边界的过渡区域,解决了异形舱段拼接处的密封连续性问题,避免常规直角拼接带来的应力集中与密封胶填充断层缺陷。从实际使用场景来看,该端框多安装于机身前部设备舱与曲面蒙皮的衔接位置,一侧贴合机身弧形蒙皮内壁,另一侧对接矩形设备安装架的端面,周圈预留的凸耳结构用于穿设连接螺栓,将端框、蒙皮、内部安装架三者锁紧为整体,同时凸耳内侧的凹槽用于嵌装环形密封胶条,当螺栓施加额定预紧力时,胶条被均匀压合在两个贴合面之间,阻断高空环境下的气流、水汽渗入设备舱内部,保障舱内电子元器件的工作环境稳定。设计阶段首先要明确安装边界的约束条件:弧形边的曲率完全匹配对应位置机身蒙皮的内型面曲率,加工时需与蒙皮做贴合度检配,保证贴合面间隙不超过0.1mm,避免密封胶条受压不均出现局部泄漏;直边段的尺寸与内部矩形设备架的安装端面完全对齐,直边上的加强筋沿螺栓连接的受力方向布置,既提升端框整体的抗变形能力,又能在螺栓锁紧时将压紧力均匀传导至整个密封面,不会出现局部翘曲导致的密封失效。结构细节上,周圈的凸耳位置经过受力仿真优化,避开了蒙皮的铆接点位与内部设备的走线空间,每个凸耳的沉台深度与螺栓头、垫片的厚度匹配,安装后螺栓头不会突出端框表面,避免与周边设备、线缆产生干涉;弧形边与直边的过渡圆角做了加大处理,一方面降低钣金冲压或机加工过程中的应力开裂风险,另一方面让密封胶条在转角位置能平滑过渡,不会因折角过大出现胶条褶皱、压缩量不足的问题。端框的壁厚根据舱段内外压差计算确定,在满足结构强度、密封刚度要求的前提下尽可能做轻量化处理,内壁的薄型加强筋采用等壁厚设计,适配一体冲压或铣削加工的工艺要求,减少加工过程中的变形量;安装时需先将密封胶条完全嵌入端框的密封槽内,胶条接口处采用斜切粘接保证连续性,再将端框对位贴合到蒙皮与安装架之间,按对角顺序逐步拧紧螺栓至规定扭矩,避免单侧受力导致端框变形、密封面错位。这类异形端框的设计难点在于平衡曲面贴合精度、密封可靠性与结构轻量化三者的关系,不同于规则形状的密封端盖,异形边界的曲率公差、密封槽的位置度要求更高,建模过程中需要先提取机身蒙皮的曲面参数作为设计基准,再反向推导端框的弧形边轮廓,保证安装后的贴合度,同时直边段的连接孔位要与内部安装架的孔位完全同轴,降低现场装配的配钻工作量。实际工况下,该结构还要承受飞行过程中的振动载荷与温度交变载荷,因此加强筋的布置方向同时兼顾了振动模态的优化,让端框的固有频率避开发动机的常用振动频段,避免长期振动下螺栓松动、密封失效;温度交变场景下,端框材料与蒙皮、安装架的材料线膨胀系数接近,不会因热胀冷缩量差异导致贴合面出现间隙,进一步提升密封结构的长期可靠性。
