航空喷气式发动机燃烧室结构设计

在航空涡轮喷气动力系统的研发与制造环节中，燃烧室作为核心热端部件，直接决定了整套动力单元的能量转换效率与运行稳定性，这类部件的三维结构设计需要兼顾气动布局、热负荷承载、结构强度与装配适配性多重工程要求。从实际应用场景来看，该类燃烧室主要适配小型涡轮喷气发动机，可应用于轻型通航飞行器、小型试验用航空动力平台、航改型小型工业燃机等场景，承担将高压压气机输送来的压缩空气与燃油充分混合、稳定燃烧，将化学能转化为高温高压燃气动能的核心功能，为后续涡轮做功与尾喷管推力输出提供符合参数要求的工质。

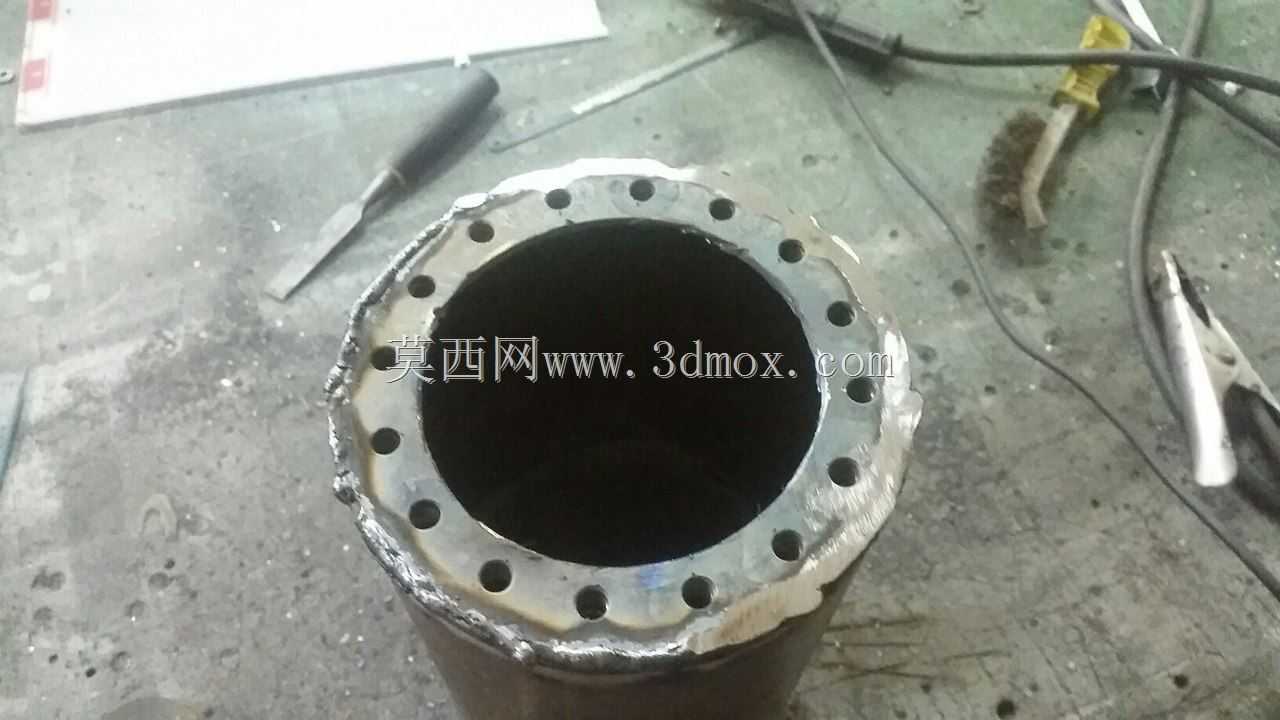

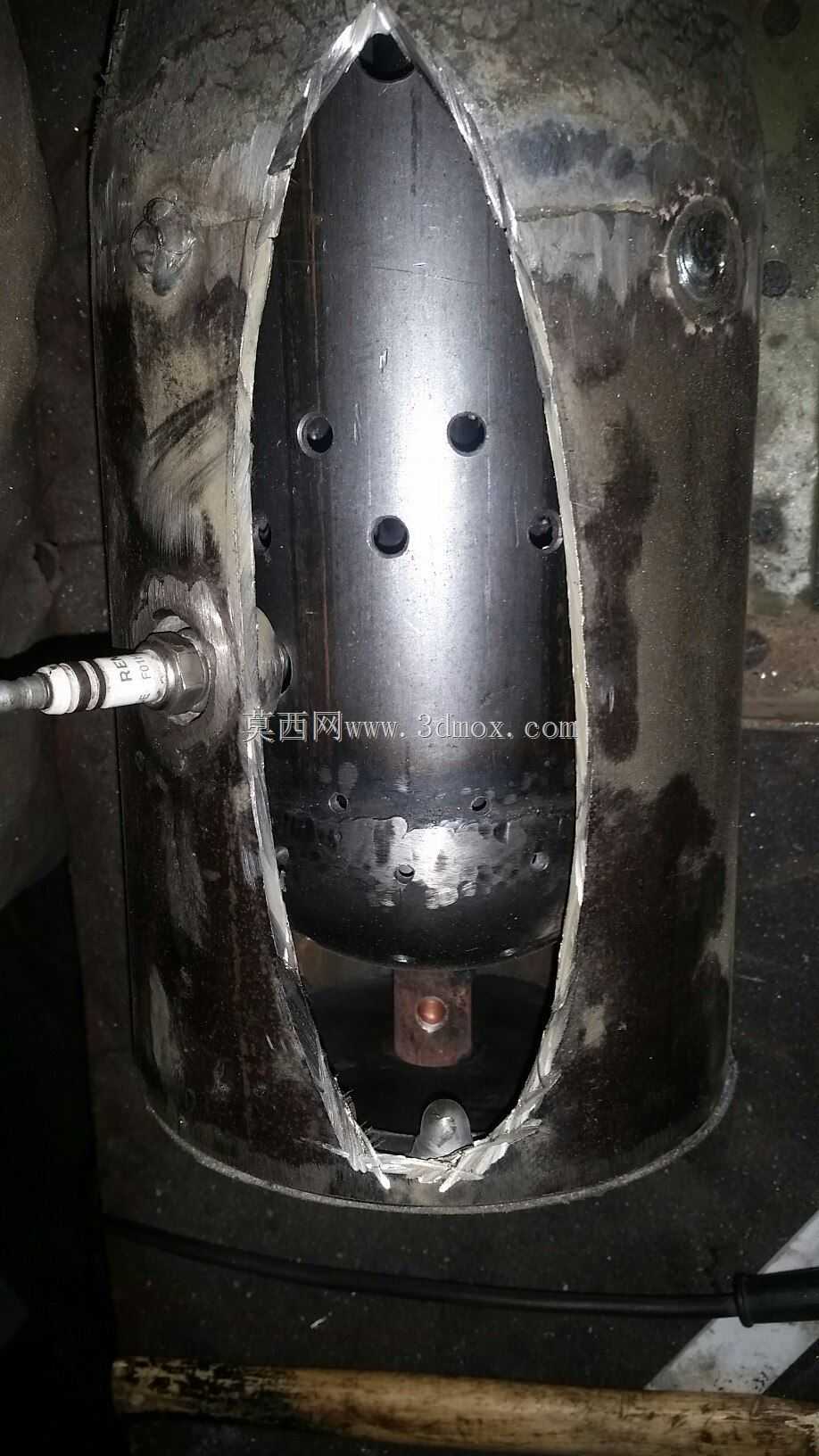

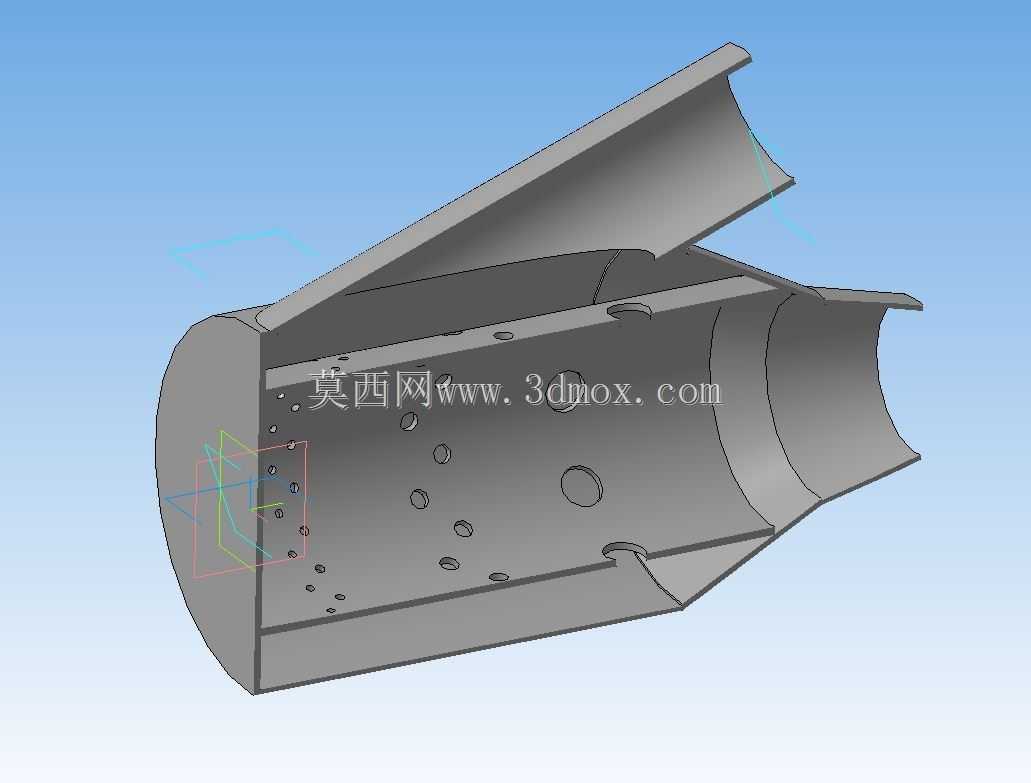

从功能特性层面来看，该燃烧室采用环形回流式结构布局，外壳为耐高温合金焊接成型的筒状主体，前端设置扩压段衔接压气机出口，通过渐扩的流道设计降低来流空气流速，在头部形成稳定的低速回流区，保证点火可靠性与火焰稳定传播；筒体侧壁预留的安装座用于安装燃油喷嘴与点火电嘴，喷嘴安装位置经过流场仿真校核，可保证燃油雾化后与空气的掺混均匀度，避免局部富油或贫油导致的燃烧不稳定、局部过热烧蚀等问题。筒身分布的多排冷却气膜孔，可引入压气机出口的低温空气在筒壁内侧形成均匀气膜，隔绝高温燃气与筒体金属壁面的直接接触，将壁面工作温度控制在材料许用范围内，延长部件的高温工作寿命。

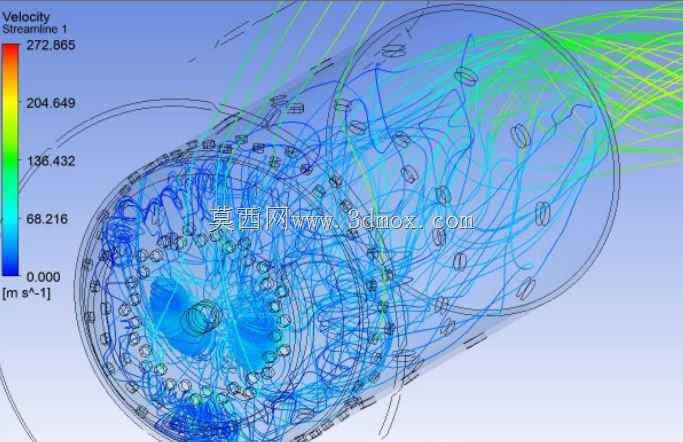

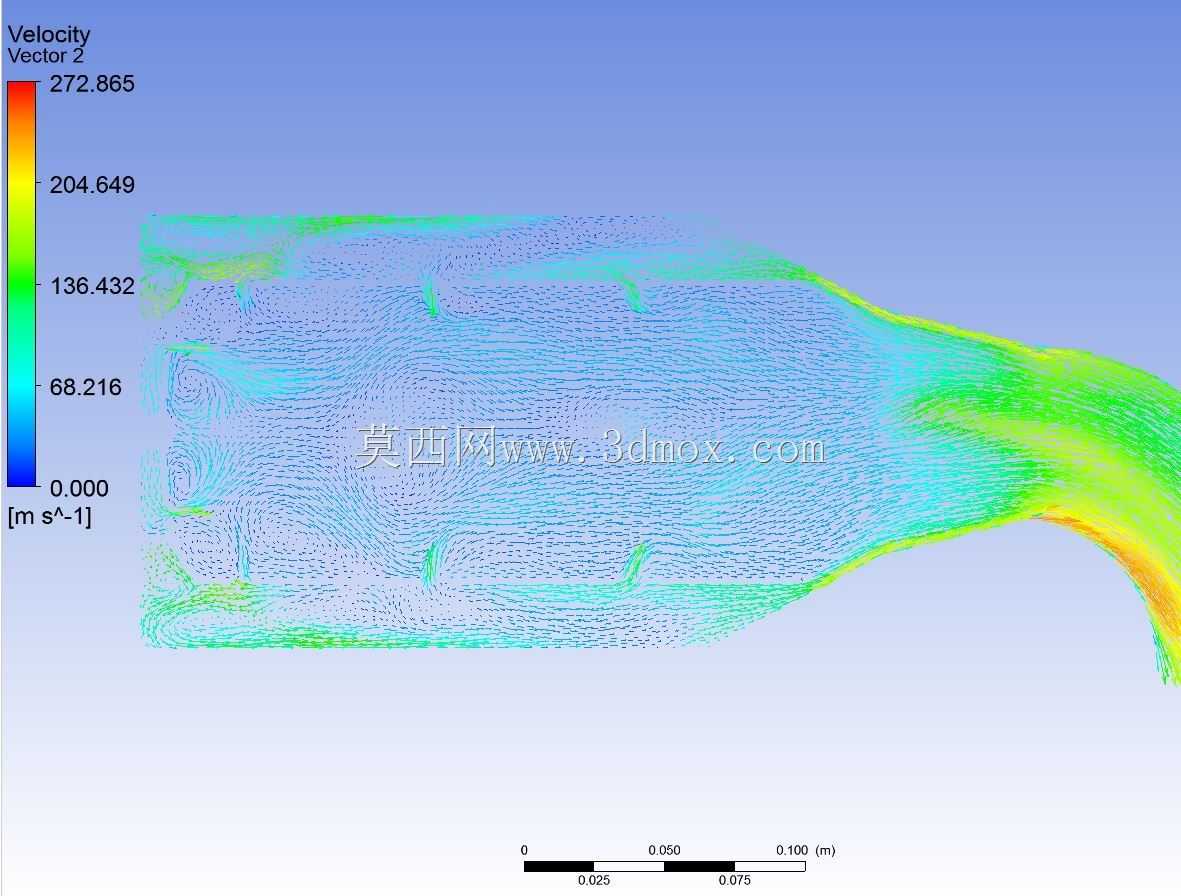

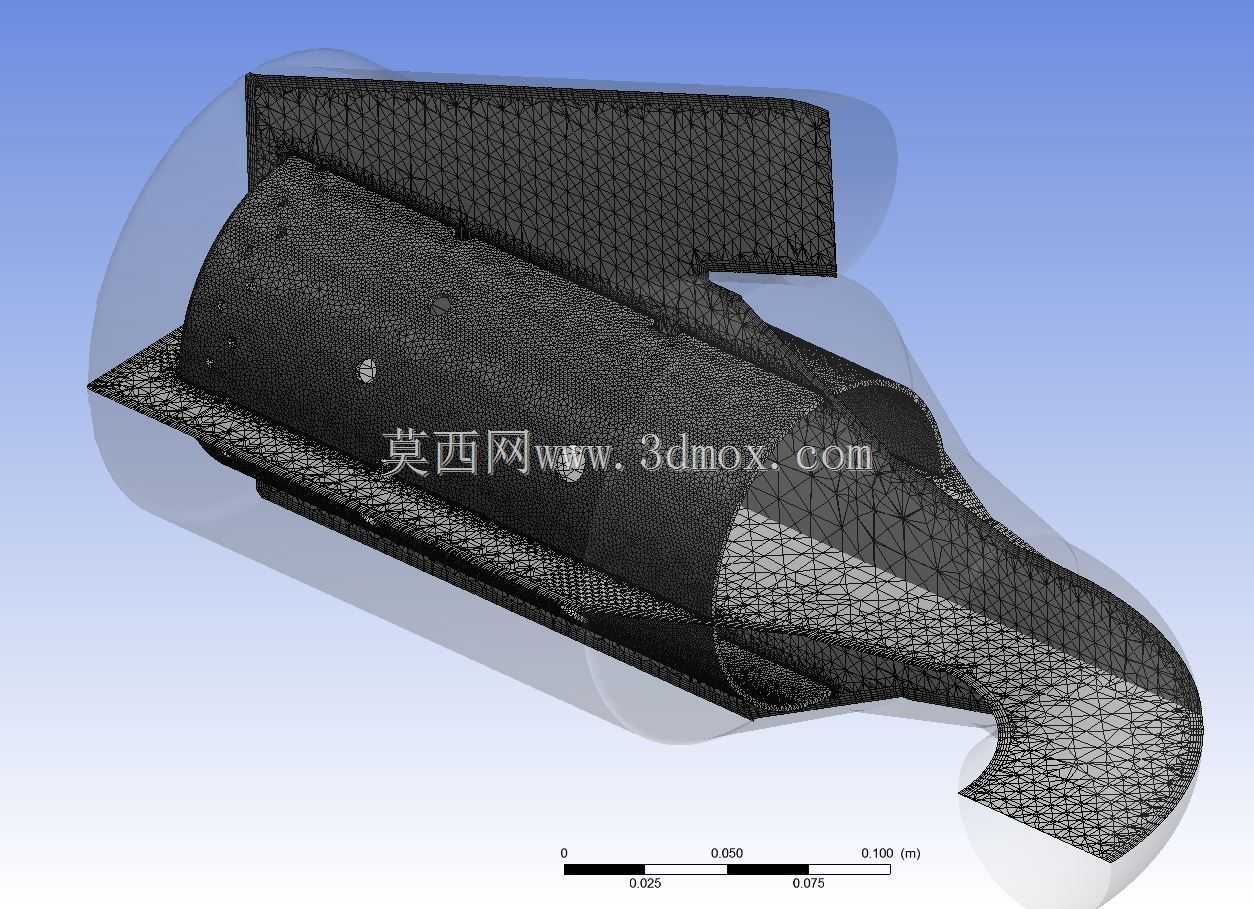

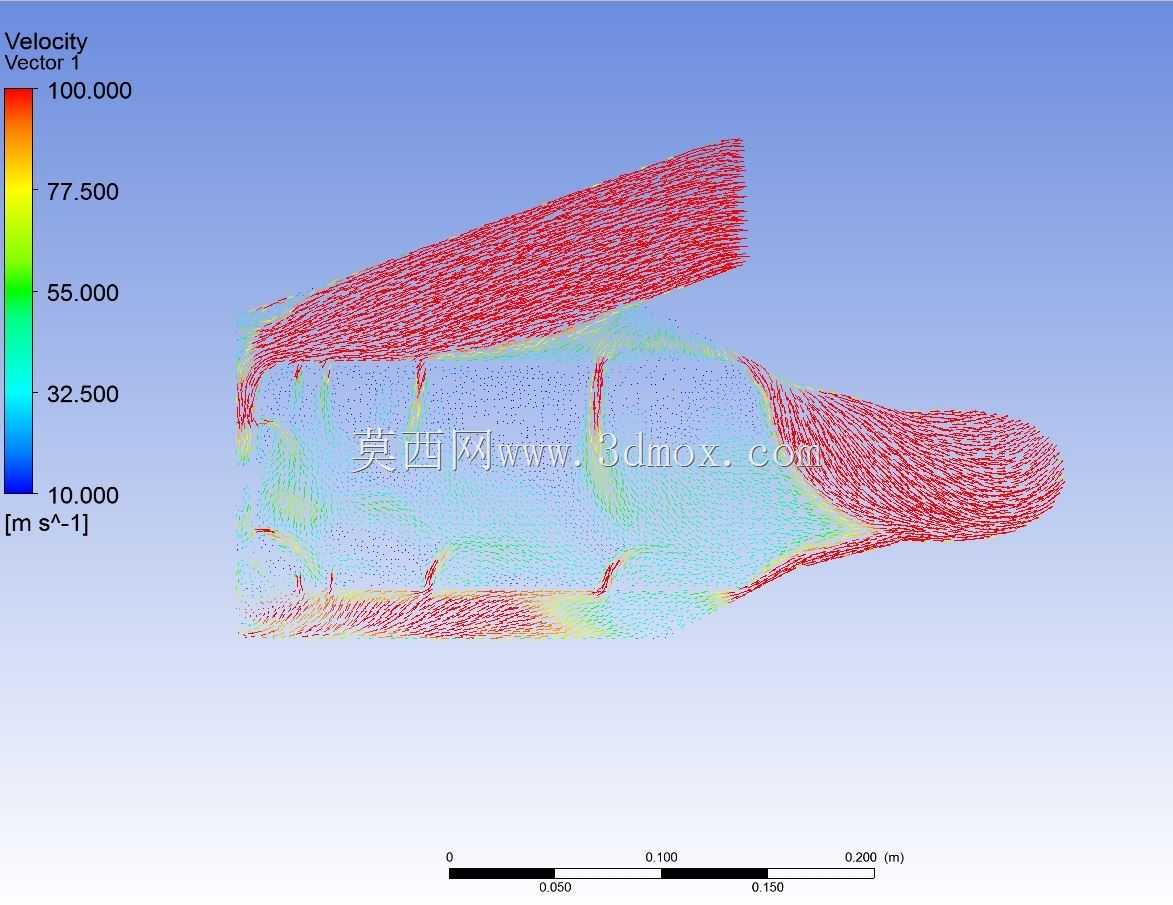

在设计思路上，该结构优先保证燃烧稳定性与出口温度场均匀性，通过CFD流场仿真迭代调整头部旋流器角度、主燃孔与掺混孔的孔径及排布位置，主燃区的空气流量分配占比控制在总进气量的25%左右，保证主燃区处于合适的当量比区间，实现燃油的充分完全燃烧；掺混段的大孔径进气孔可快速将剩余空气与高温燃气掺混，将出口燃气温度均匀度偏差控制在允许范围内，避免后续涡轮导向叶片承受不均匀热冲击。结构强度设计阶段，充分考虑了高温下材料的热膨胀量，筒体与前后安装边的连接位置预留了热变形补偿间隙，焊接位置采用连续密封焊工艺，避免工作过程中出现燃气泄漏导致的效率损失与局部过热问题。

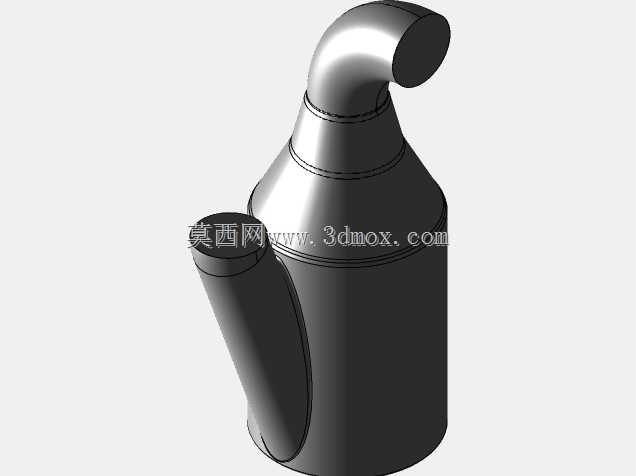

从外形尺寸与安装边界来看，该燃烧室主体为回转类筒状结构，最大外径适配对应推力等级发动机的机匣内径，整体轴向长度与压气机、涡轮段的轴向安装尺寸匹配，前后端分别设置定位止口与连接法兰，前端止口与压气机后机匣定位配合，后端法兰与涡轮导向器机匣通过螺栓紧固连接，安装时需保证燃烧室与发动机主轴的同轴度偏差在0.1mm以内，避免工作过程中出现偏磨或流场偏斜。侧壁的喷嘴与点火电嘴安装座的位置与机匣上的安装孔位一一对应，装配时可通过定位销保证周向角度准确，无需额外调整即可实现油路与点火线路的对接。

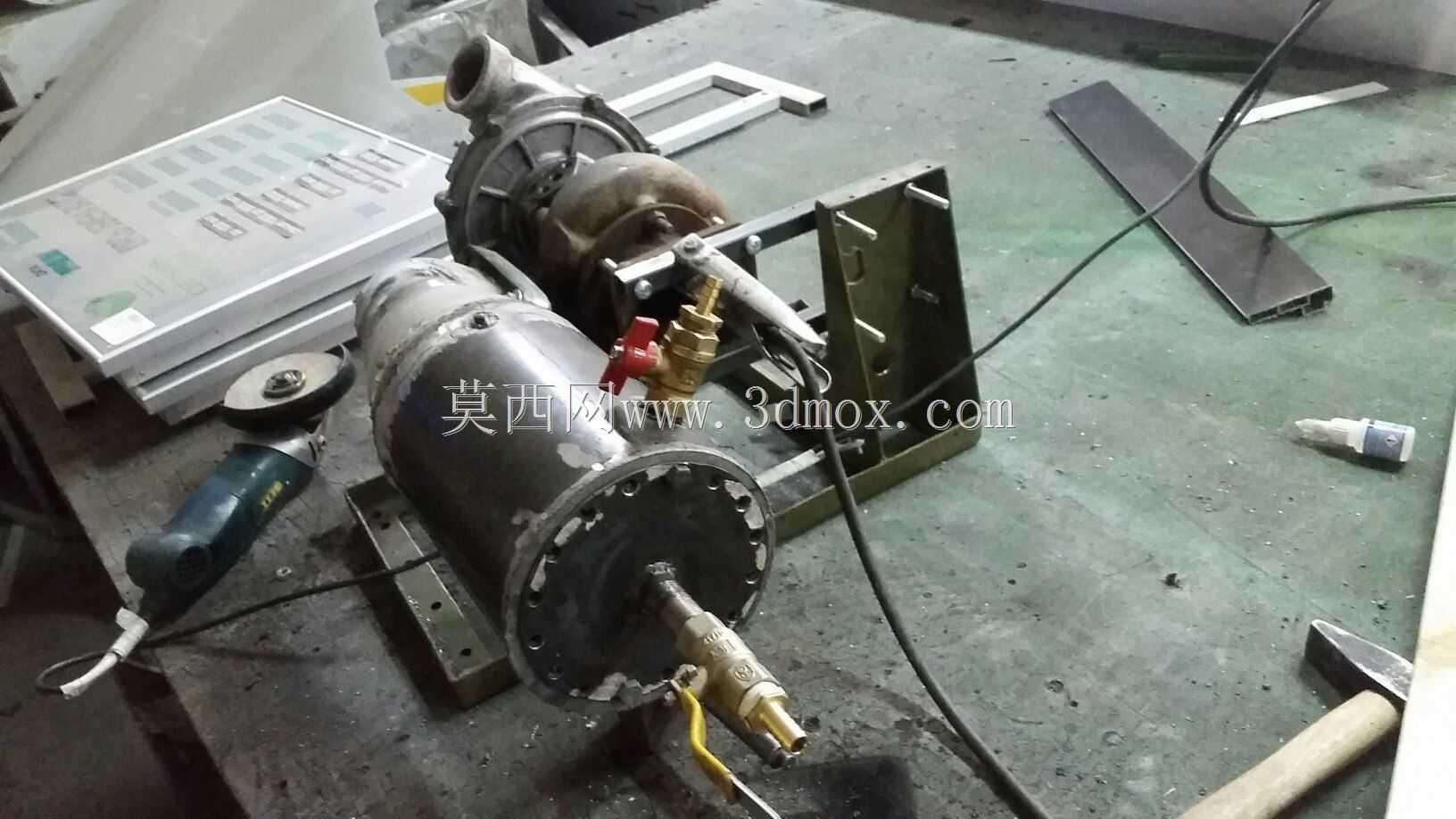

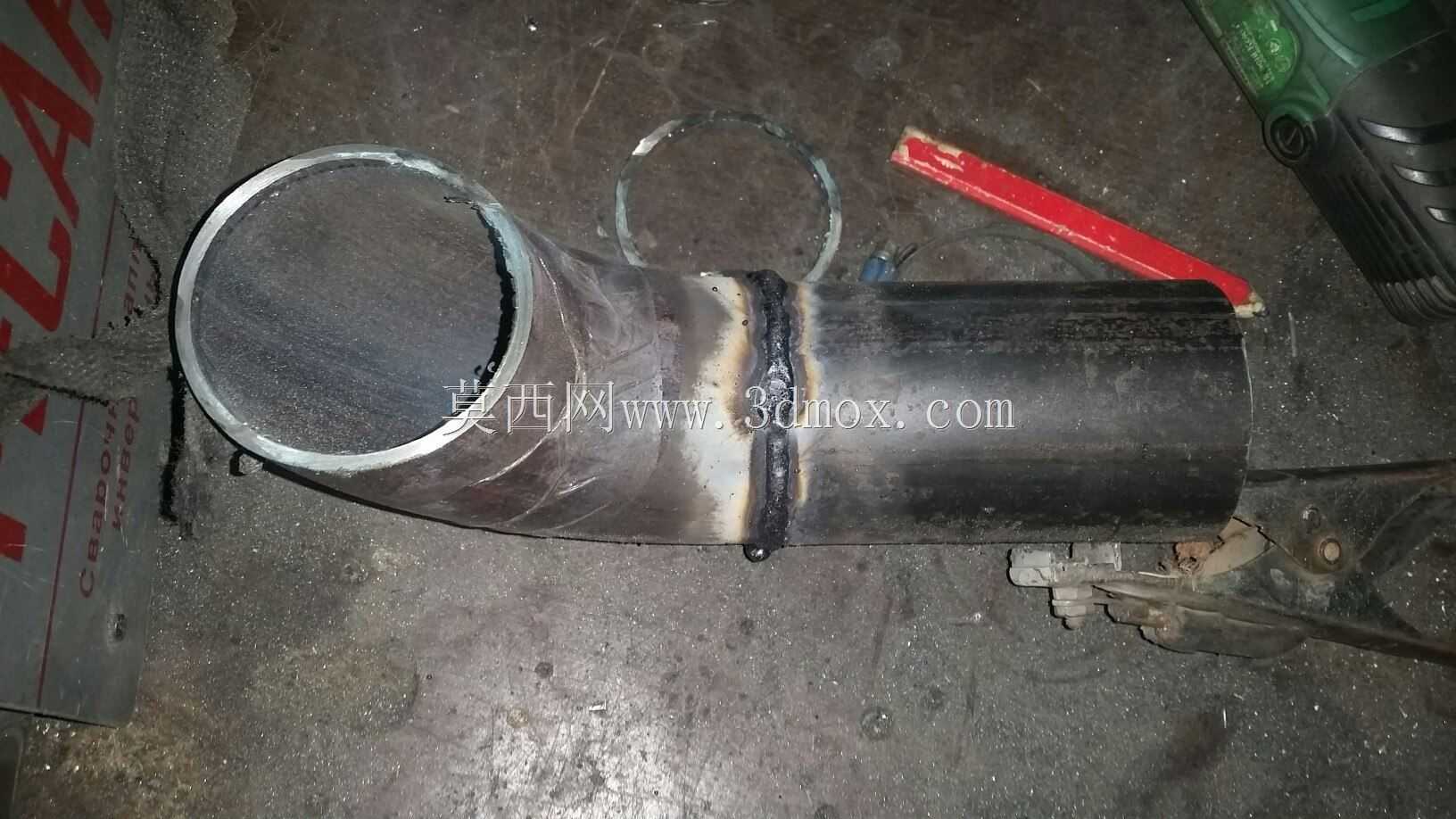

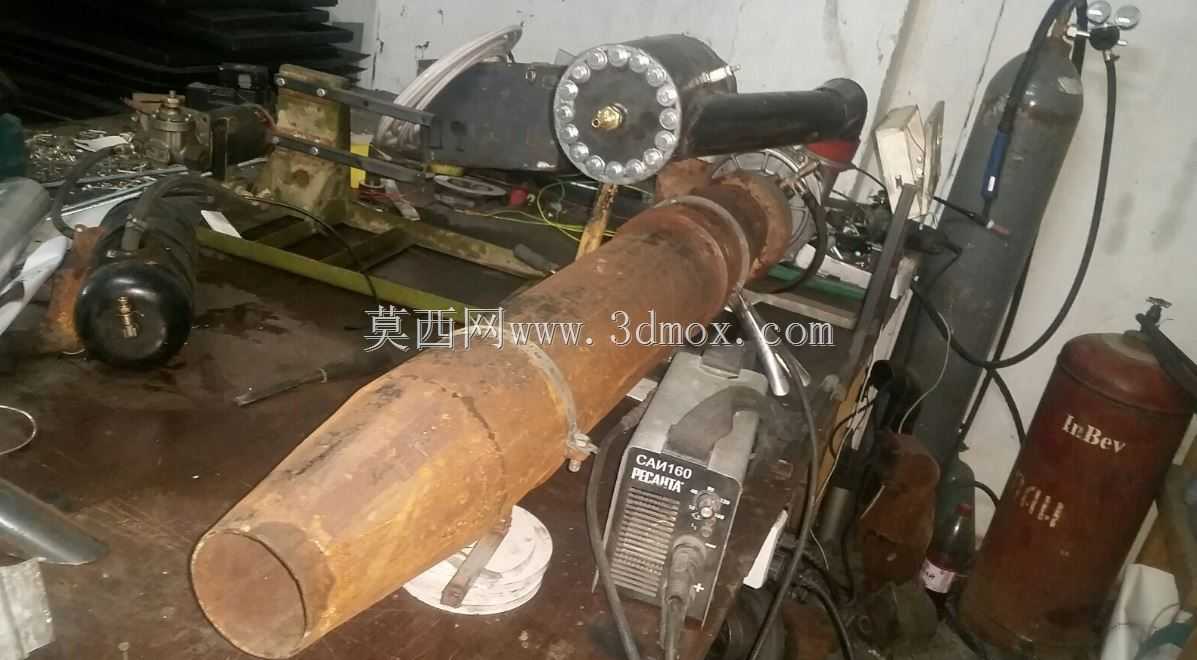

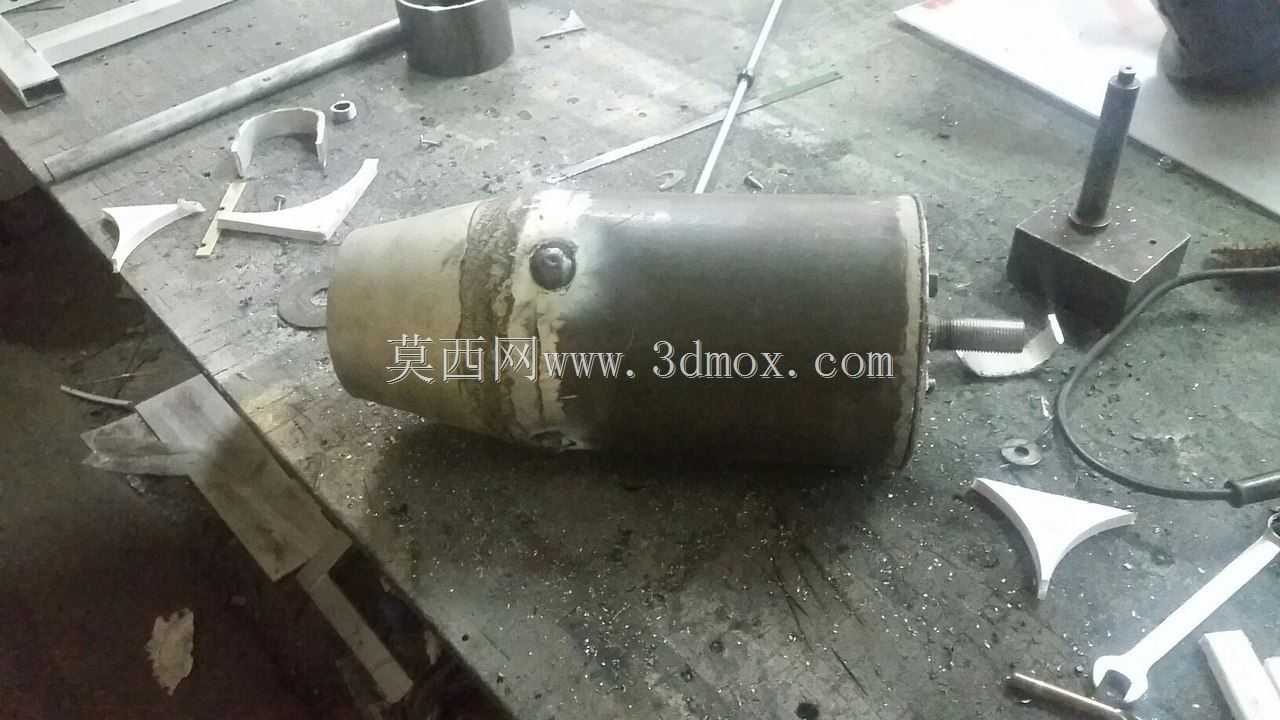

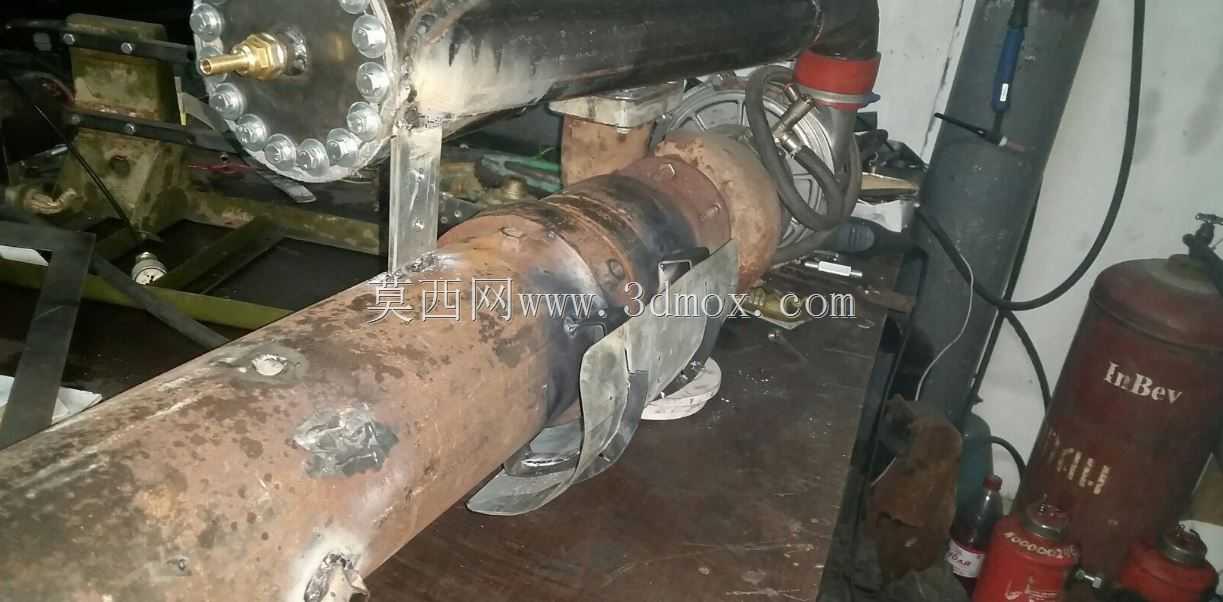

在实际制造与验证环节，该燃烧室的筒体采用耐高温合金板材卷焊成型，焊接完成后需进行水压密封试验与X光焊缝探伤，排除焊接缺陷后再进行整体热处理消除焊接应力，之后通过流阻试验与点火试验验证其性能是否符合设计要求。这类结构的燃烧室在设计过程中需要反复迭代流场与温度场仿真结果，平衡燃烧效率、流阻损失、壁面温度、结构重量多个指标，既不能为了追求燃烧效率过度缩小主燃区容积导致燃烧不稳定，也不能为了冷却效果引入过多冷却气导致燃烧效率下降，所有结构参数的确定都需要结合实际试验数据调整，最终实现动力系统整体性能的最优匹配。
