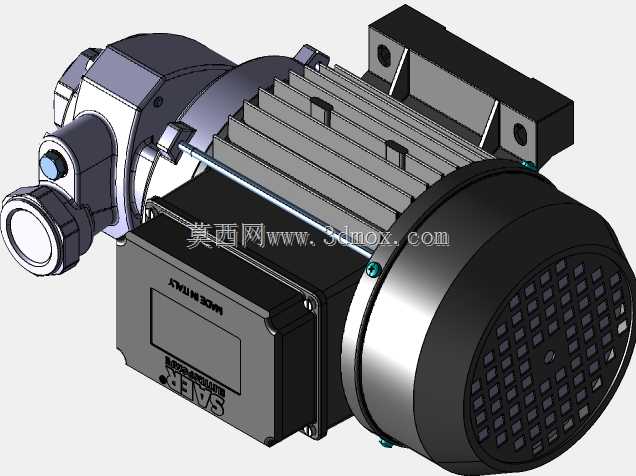

赛尔KF5卧式直联离心泵结构设计

这款卧式直联离心泵主要面向民用供水、小型工业循环、暖通空调水循环、园林灌溉等场景设计，可实现清水或低腐蚀性介质的稳定输送，在家庭自来水增压、小型工厂冷却水循环、地暖系统水循环、农田小片区域灌溉等场景中都能适配使用。设备采用泵头与驱动电机直联的结构设计，省去了传统联轴器连接的冗余结构，大幅缩减了整机的轴向尺寸，整体结构紧凑，安装时不需要预留过大的轴向操作空间，适配狭小的设备间安装场景。泵头部分采用侧进前出的流道布局，进水口与出水口均采用标准管螺纹接口，可直接对接市面通用的给排水管路，不需要额外定制转接接头，安装对接效率更高。驱动端采用封闭式风冷异步电机结构，电机外壳设置轴向排布的散热鳍片，配合尾部的格栅式风罩，设备运行时可通过电机转子带动的风叶形成定向气流，快速带走电机运行产生的热量，保障设备长时间连续运行时的温度处于合理区间，避免过热损坏。电机顶部配置独立的接线盒，接线腔与电机本体做密封隔离处理，可防止外部水汽、粉尘进入接线部位造成短路故障，接线盒预留标准的线缆穿装孔位，适配不同规格的供电线缆接入。整机底部设置一体式安装底座，底座上预留对称分布的安装固定孔，安装时可通过螺栓直接将设备固定在混凝土基础或钢制安装支架上，底座的刚性结构可抵消设备运行时产生的轻微振动，降低运行噪音，同时避免管路因设备振动出现接口渗漏问题。设计过程中对泵体流道做了圆弧过渡优化，减少流体在泵腔内部的湍流损失，提升水力效率，同时降低流体冲击带来的运行噪音。叶轮采用闭式结构设计，可适配含少量微小杂质的水体输送，不容易出现流道堵塞问题，日常维护频次更低。整机的安装边界充分考虑民用与小型工业场景的安装条件，整机高度适配常规的设备安装台面尺寸，进出水口的中心高度符合通用给排水管路的布设标准，替换旧泵时不需要对原有管路做大幅度改动，可直接替换同参数的老旧泵组，降低改造成本。
