索尔KF0卧式电动离心泵结构设计

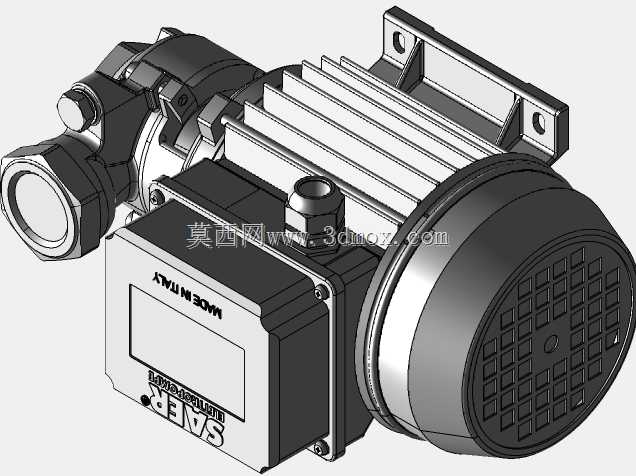

这款卧式电动离心泵主要面向民用供水、小型工业流体循环、暖通系统增压、园林灌溉等场景设计，可适配清水或低腐蚀性轻度污水介质的输送需求，在小型商用建筑供水、家用全屋增压、设备冷却循环管路中都能稳定发挥作用。设备采用泵头与驱动电机直连集成的结构设计，省去了传统联轴器传动的冗余结构，整体轴向尺寸更紧凑，安装时无需额外校准同轴度，大幅降低现场安装的调试难度，也减少了传动环节的能量损耗，提升整机运行效率。泵头侧采用螺纹式接口设计，可直接对接标准规格的供水管路，进出口采用同侧布局，适配常规管路的走向排布，无需额外改装管路走向即可完成对接。电机部分采用散热鳍片一体式机壳设计，机壳表面的轴向鳍片可在电机运行时通过自然对流带走热量，即使长时间连续运行也能维持电机绕组在合理温度区间，避免过热烧损。电机尾部的端盖采用格栅式通风结构，进一步提升内部空气流通效率，同时可阻挡大体积杂物进入电机内部，保护内部转子与绕组结构。接线盒设置在电机侧上方，采用防水密封结构，可适配潮湿安装环境，避免喷淋水或凝露进入接线端引发短路故障。整机底部自带一体式安装底座，底座上预留两个对称的安装固定孔，安装时只需通过螺栓将底座固定在平整的安装基础上即可，安装边界清晰，预留的安装操作空间充足，后期维护时拆卸泵头密封件或检查叶轮也无需完全拆除整机固定结构。设计过程中充分考虑了民用与小型工业场景的安装空间限制，整机径向尺寸控制合理，可在狭小的设备间、管路夹层内完成安装，同时整机重量控制得当，单人即可完成搬运与安装操作，无需额外吊装设备。泵头内部的叶轮采用闭式流道设计，运转时流体脉动小，运行噪音低，可满足对噪音有要求的民用安装场景，同时叶轮经过动平衡校准，运转时振动幅度小，不会对连接管路造成额外的振动应力，延长管路密封件的使用寿命。
