侧出风一体式工业制冷换热机组结构

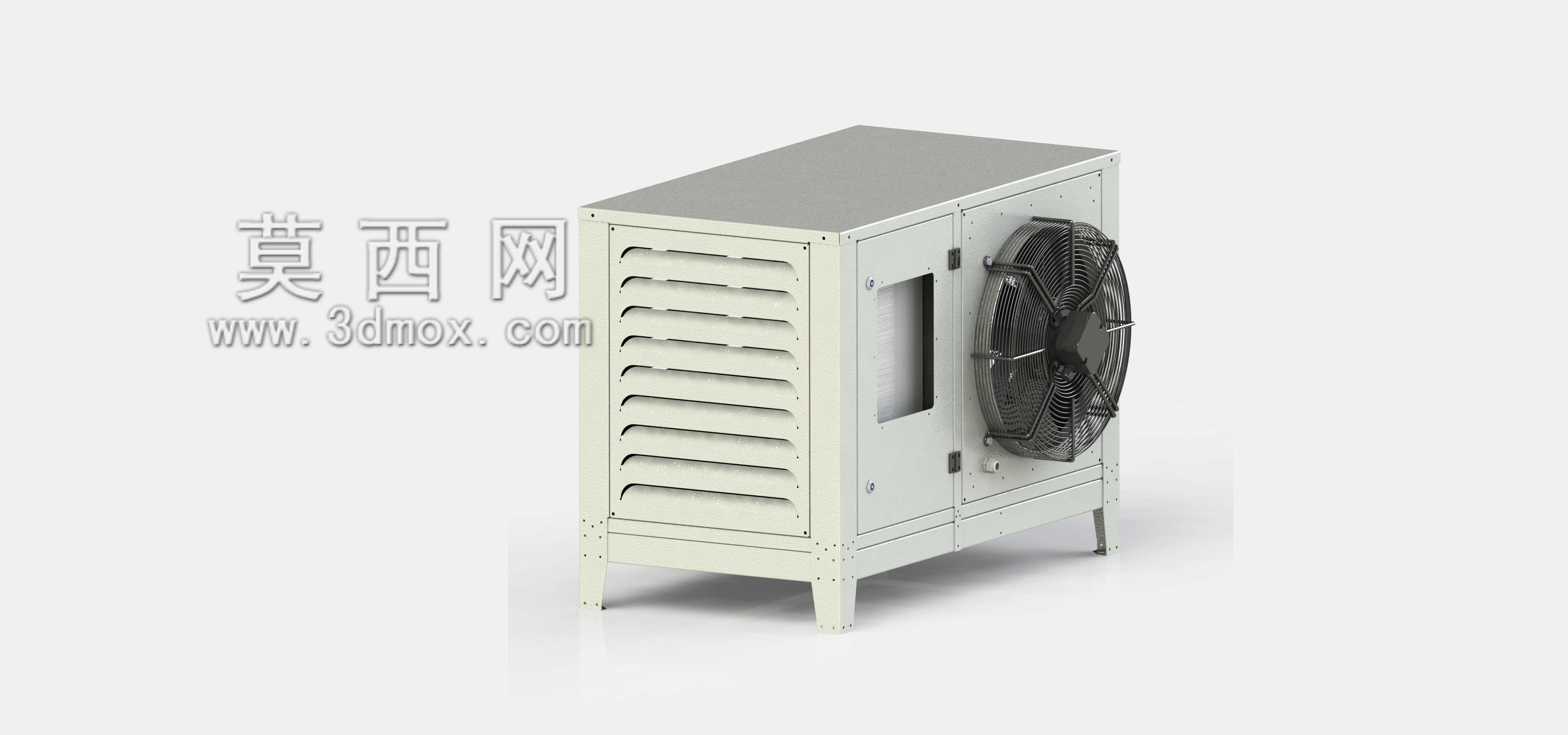

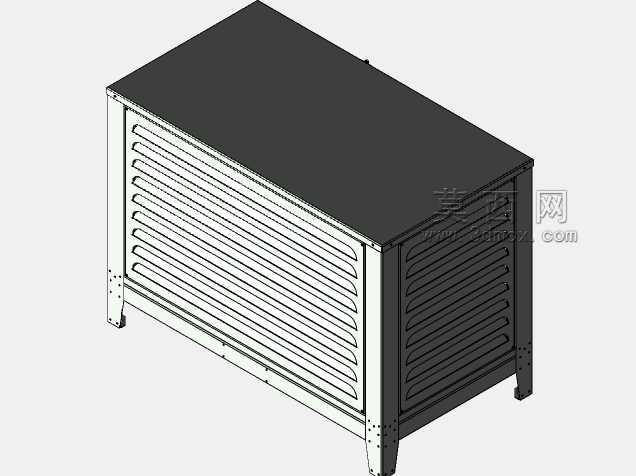

这套侧出风结构的制冷换热单元，在中小体量工业温控场景里适配度很高，常见于小型冷库补冷、工业设备旁通冷却、商用后厨冷链配套这类对安装空间有严格限制的点位，区别于传统分体式制冷机组的长管路布设要求，该结构把压缩循环单元、冷凝换热段、轴流排风组件全部集成在同一立式箱体内，现场布设时仅需对接电源与冷量输出管路即可完成基础部署，能大幅缩减现场施工的管路焊接与保压作业量。从结构设计逻辑来看，整体采用立式方箱承载框架，框架主体采用折弯型材拼接成型，所有连接点位均预留标准紧固件安装位，既保证箱体整体的结构刚性，也方便后期运维时快速拆解侧板检修内部组件。箱体正面预留轴流风机安装位，风机采用内嵌式安装结构，外圈设置防护格栅避免异物卷入扇叶，风机正对的箱体内部为冷凝换热芯体安装区，换热芯体与压缩循环组件之间预留足够的气流缓冲区，避免排风紊流影响换热效率。箱体侧面板采用一体冲压成型的百叶通风结构，百叶开口向下倾斜设置，既能保证进风气流的顺畅通过，也能防止外部喷淋水、扬尘直接落入箱体内部，减少运维清理频次。底部采用四个独立支脚结构，支脚高度经过适配设计，既让箱体底部与安装地面预留足够的通风间隙，避免地面积水锈蚀箱体底板，也方便叉车或者液压搬运车从底部叉取转运，适配车间内的移位调整需求。箱体侧面预留检修小门，小门位置正对内部核心阀件与电路接线区，日常排查故障时无需拆解整块侧板，仅需打开小检修门即可完成常规检测与耗材更换作业。从安装边界维度考量，该机组的立式结构占用地面投影面积极小，布设时仅需在风机出风侧预留不小于一米的无遮挡排风空间，进风侧百叶位置预留半米以上的进风距离即可满足气流组织要求，不需要额外搭建独立的设备机房，可直接靠墙布设，非常适合空间局促的冷链点位或者工业生产线旁的局部冷却工位。在功能实现层面，该结构把制冷循环的所有动部件都做了内置式减震处理，压缩机与框架连接点位均加装减震垫，减少运行时的振动传递，降低机组运行的共振噪音。箱体顶部采用整板折弯扣合结构，接缝处做防水翻边处理，即使在半室外的雨棚下布设，也能避免雨水从顶部接缝渗入内部电路区域。从三维建模的细节还原来看，该结构完整复现了所有钣金件的折弯止裂口、紧固件安装孔位、风机与箱体的配合间隙、百叶窗的冲压成型角度，做结构干涉检查时可以直接验证各组件的装配公差，比如风机扇叶与防护网的安全距离、侧板与内部管路的预留间隙、检修门的开合转动范围，都能在模型里直接完成校验，不需要额外做二次结构补全。对于做制冷设备结构优化的从业者来说，该模型的框架受力传递路径设计很有参考价值，整体重量通过底部四个支脚均匀传递到安装地面，侧面板仅做防护与导流作用不承担主承重，就算后期根据冷量需求调整内部组件重量，也不需要对主框架做大幅度的结构改动，仅需微调对应安装位的固定孔位即可完成适配。
