带加强筋双安装面异形支撑连接座

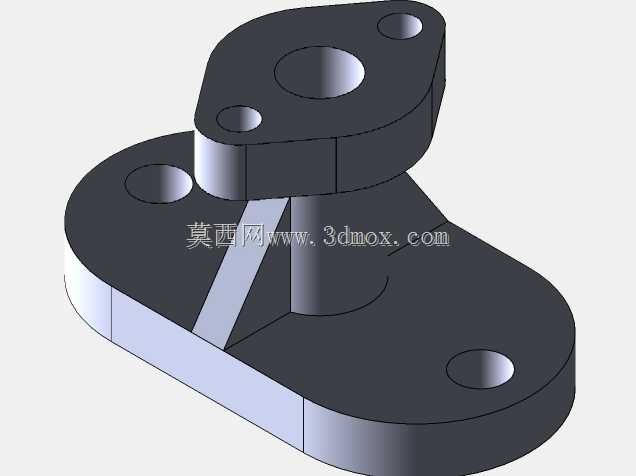

该异形支撑连接座主要应用于工业自动化生产线、小型专用设备机架、检测工装台架等场景中，承担跨空间方位的部件承载与连接固定作用，可在两个存在高度差、角度偏移的安装平面之间实现刚性连接，为上方搭载的小型功能组件比如传感器支架、小型气动元件、导向轴支座等提供稳定的安装基准，避免设备运行过程中连接部位出现形变偏移，保障搭载部件的位置精度。从功能特性来看，该零件采用一体化铸造成型后机加工的工艺思路设计，底部为长圆形安装底板，板面开设三个沉头安装孔，可通过内六角螺栓将整个支座固定在设备的基础安装平面上，沉孔设计能够让螺栓头完全埋入板面内，不会出现凸起干涉上方部件安装的问题；中部为圆柱支撑柱，在支撑柱与底部底板之间设置了三角形加强筋结构，筋板同时连接支撑柱侧壁与底板上表面，能够大幅提升支座的抗侧弯、抗扭转载荷能力，即使上方搭载部件存在偏置载荷，也能有效降低支撑部位的应力集中，避免长期受载出现断裂变形；上部为异形轮廓的安装平台，平台开设三个安装孔位，其中中心位置为大直径通孔，既可以作为定位销孔实现上方部件的快速定位，也可供管线、轴类零件从中穿过，周边两个小孔用于螺栓锁紧上方搭载的组件，上下安装面之间存在固定的高度差，能够满足设备内部特定空间位置的安装需求。在设计过程中，所有安装孔的位置度公差均按照IT7级精度设定，上下安装面的平面度、平行度公差控制在0.05mm以内，保障安装后上方部件的基准精度；零件的所有棱边均做了R1-R2的圆角过渡处理，既可以减少加工过程中的应力集中，也能避免安装调试时锐边划伤操作人员。从安装边界来看，底部长圆形底板的长度方向尺寸适配常规100mm间距的型材安装槽，上部安装平台的轮廓尺寸避开了周边常见的管线、相邻部件的安装空间，整体结构紧凑，在满足承载强度要求的前提下尽可能缩减了零件体积，减少了材料占用与安装空间占用，适合在空间局促的设备内部布局使用，能够适配多种轻型工业设备的连接支撑需求，在低速、低冲击的工况下可以长期稳定工作，无需额外维护。
