汽车发动机落水管连接密封法兰结构

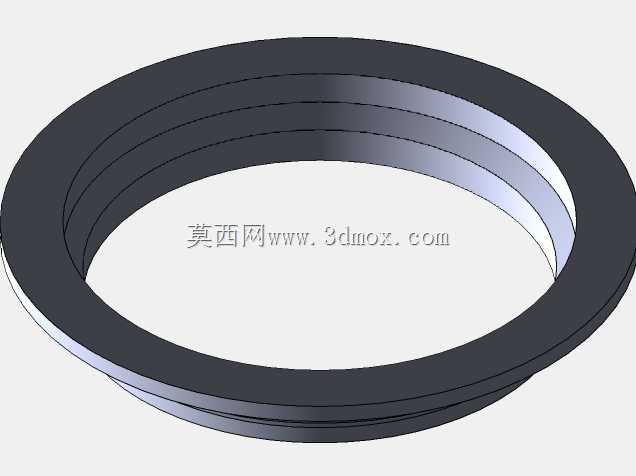

这款环形法兰构件主要应用于汽车动力系统的冷却管路衔接场景，是发动机冷却回路中落水管与缸体接口之间的核心连接密封部件，承担着管路定位、密封防漏、载荷分散的关键作用，直接关系到发动机冷却系统的运行稳定性，避免冷却液渗漏引发的发动机过热、润滑失效等连锁故障。在实际装车使用中，该法兰安装于发动机缸体侧部的冷却水道出口位置，一侧贴合缸体铸造的密封端面，另一侧套接落水管端部，通过周向均匀分布的压紧力实现端面密封，同时为管路提供刚性支撑，抵消车辆运行过程中管路因振动、热胀冷缩产生的位移应力，避免管路接口松脱。从功能特性来看，该法兰采用多层阶梯式环形结构设计，不同直径的环带分别承担定位、密封、限位的作用：最外侧的宽边环带为压紧承压面，能够将螺栓锁紧的压力均匀分散到密封垫片上，避免局部压力过大导致垫片压溃或者压力不足引发渗漏；中间的环形凸台为定位止口，与缸体接口的内孔或者外圆形成间隙配合，安装时可快速实现管路与水道的同轴定位，降低装配难度，同时限制法兰的径向窜动；内侧的环槽结构用于套接橡胶密封圈或者过盈配合落水管，形成径向密封防线，与端面密封形成双重密封保障，即使在发动机冷热交变的工作环境下，也能长期维持可靠的密封性能。设计过程中，工程师充分考虑了发动机舱的紧凑安装边界，法兰整体轴向厚度控制在较薄的区间，避免占用过多舱内空间，同时适配周边管路、线束的布置走向，不会与相邻部件产生运动干涉；法兰的内外径尺寸经过精准匹配，既保证了足够的冷却液通流面积，不会增加冷却回路的流阻影响散热效率，又控制了构件的整体重量，符合汽车轻量化的设计要求。在结构强度设计上，法兰的截面厚度经过力学仿真校核，能够承受螺栓锁紧的压紧力、管路内部的冷却液压力以及车辆运行中的振动载荷，长期使用不会出现变形、开裂问题；各环带之间的过渡位置采用圆角处理，避免应力集中，提升构件的疲劳寿命，同时圆角结构也便于安装时密封圈的滑入，避免划伤密封件导致密封失效。
