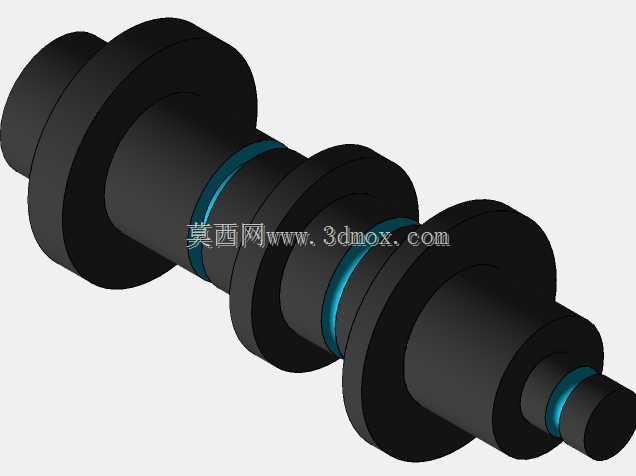

多阶轴肩式凸轮传动构件结构设计

该多阶轴肩式凸轮传动构件，主要应用于中小功率内燃机的配气传动单元、自动化生产线的间歇送料机构以及小型专用机床的行程控制模块中，是将旋转运动转化为规律往复直线运动的核心执行部件。在实际工况中，该构件通过自身轮廓型面的曲率变化，精准驱动从动件按照预设的位移、速度规律完成往复动作，在内燃机应用场景下可精准控制进排气门的开闭时序与升程，保证气缸内进排气过程与活塞运动行程精准匹配；在自动化送料场景中可带动推料杆完成定距间歇推送，实现工件的逐工位精准输送，避免送料错位或行程不足引发的生产故障。从功能特性来看，该构件采用多组等径轴肩与变曲率凸轮型面一体化结构设计，轴肩部分承担径向定位与轴承安装支撑功能，每段轴肩的直径差经过精准计算，既可以满足滚动轴承的内圈配合过盈要求，又能形成轴向定位台阶，限制构件在运转过程中的轴向窜动，保证传动精度的稳定性；凸轮型面部分经过平滑过渡处理，型面与从动件接触区域的曲率连续无突变，可有效降低运转过程中的接触应力集中，减少从动件端部的磨损量，延长整套传动机构的维护周期。设计过程中，首先根据目标工况的从动件运动规律反推凸轮型面的轮廓曲线，针对不同应用场景的载荷特性调整型面的升程段、回程段、休止段的角度占比，适配高速轻载或低速重载的不同使用需求；其次对轴段的长径比进行反复校核，将轴的最大挠度控制在允许范围内，避免高速运转时出现挠曲变形引发的振动与异响；同时在各凸轮型面与轴肩的衔接处设计了微小的卸荷槽，既可以消除轴肩处的应力集中，提升构件的抗疲劳强度，又能为装配时的密封圈预留安装空间，满足部分有密封要求的工况使用需求。从外形尺寸与安装边界来看，该构件整体为同轴回转体结构，各段轴肩直径从两端向中间阶梯式递增，最大外圆轮廓位于中部凸轮段，安装时需保证两端支撑轴颈与安装座内的轴承孔同轴度误差在允许范围内，轴向通过轴端挡圈或锁紧螺母完成固定，安装空间需预留出凸轮型面旋转时的最大回转半径，避免运转过程中与周边其他零部件发生运动干涉；构件的输入端轴段设计有标准的键槽结构，可通过平键与动力输入齿轮或带轮连接，传递额定扭矩，键槽的位置与深度经过强度校核，可保证在额定载荷下不会出现键连接失效的问题。
