带环形提手多孔法兰连接基座结构设计

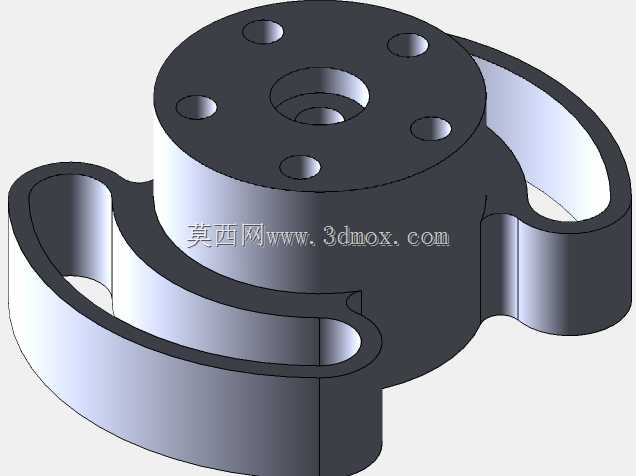

该款带环形提手的多孔法兰连接基座，主要应用于中小型机电设备、便携检测仪器、轻型传动模组的主机与外接部件的连接固定场景，在需要频繁移位、临时架设的工业检测设备、户外作业小型动力单元中尤为适用，既承担核心部件的承载定位功能，也可通过两侧延伸的环形结构实现设备的快速提拿转运、临时挂装固定，无需额外加装吊环或提手配件，一体化结构减少了额外连接件带来的装配误差与松动风险。从实际用途来看，该基座上部的法兰端面为核心安装对接面，中心设置的阶梯通孔可用于穿设传动轴、输送管路或是电气走线通道，端面上均匀分布的五个沉头安装孔，可配合内六角螺栓实现上部对接部件的精准定位锁紧，沉孔设计可让螺栓头完全没入法兰端面，避免螺栓突出影响对接面的贴合精度，也能防止转运过程中螺栓头剐蹭操作人员或周边设备。基座下部的柱形主体为核心承载段，内部可根据实际使用需求加工为中空腔体，用于容纳传动组件、接线端子或是小型缓冲结构，两侧延伸出的对称环形提手与主体为一体化结构，曲面过渡处做了大圆角处理，既避免应力集中提升结构强度，也能在提拿时贴合手部轮廓提升握持舒适度，环形结构的开孔尺寸适配成年男性手掌穿入，同时也可穿过绑带、锁扣实现设备在机架、作业台面上的快速固定。设计过程中优先考虑了装配兼容性与结构强度的平衡，上部法兰的孔位采用等圆心角均匀分布设计，可适配多数标准规格的对接法兰，无需额外定制转接板；环形提手与主体连接的位置做了加厚处理，通过有限元受力校核，在承受15kg以内的整机重量时不会出现结构变形或断裂，基座整体的外轮廓无尖锐棱角，所有边角均做了倒圆角处理，既提升了加工时的脱模便利性，也避免使用过程中出现磕碰划伤的问题。安装边界方面，上部法兰的外径小于下部环形提手的最大外廓尺寸，安装时仅需保证对接面的安装空间大于法兰外径即可，下部环形结构不会与上部对接部件产生干涉，基座的轴向总高度经过优化，在保证内部腔体容纳空间的前提下尽可能压缩整体高度，降低设备整体的重心，提升架设后的稳定性，底部端面可根据使用需求加装橡胶减震垫，进一步降低设备运行时的振动传递，提升运行稳定性。
