带安装座销轴式铰接锁紧连接组件

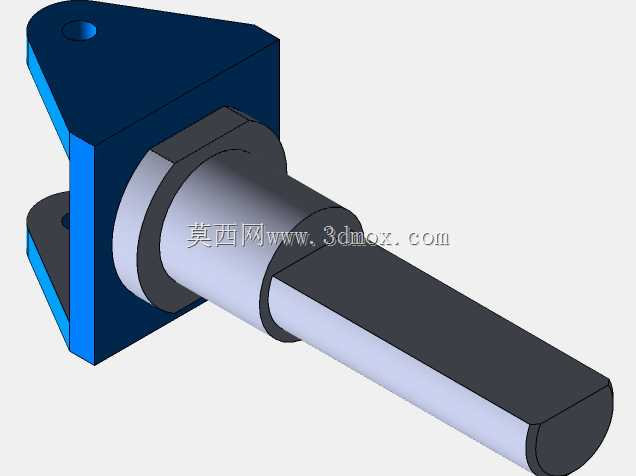

该铰接连接组件广泛应用于各类工业机械的活动关节连接场景，常见于自动化生产线的工位翻转机构、物流设备的活动挡板连接、工程机械的杆件铰接部位，以及各类需要实现转动限位与快速插拔锁紧的机械结构中，核心作用是实现两个构件之间的铰接转动配合，同时可通过销轴的轴向限位完成连接状态的锁定，避免铰接部位出现意外脱开的情况。从功能特性来看，该组件采用一体式安装座与阶梯销轴配合的结构，安装座为双侧带安装孔的夹式结构，可通过螺栓穿过端部的安装孔将整个组件固定在设备的机架或固定构件上，夹式结构的开口槽用于容纳待连接的活动杆件端部，销轴贯穿安装座的夹臂与活动杆件的铰接孔，实现活动杆件与固定座之间的转动连接。销轴采用阶梯轴设计，不同轴段分别承担铰接转动承载、轴向限位、操作握持的功能，靠近安装座的粗轴段与安装座的孔位配合，承担主要的铰接径向载荷，中间的轴肩结构可实现销轴插入后的轴向定位，避免销轴在工作过程中出现轴向窜动，末端的扁方长轴段既可以作为操作部位方便工作人员插拔销轴，也可在销轴插入后与外部的锁止配件配合，完成销轴的轴向锁定，防止设备运行过程中销轴受振动脱出。在设计思路上，该组件充分考虑了铰接部位的载荷分布与安装便捷性，安装座采用直角支撑结构，背部的平面可与安装基面完全贴合，增大接触面积降低单位面积的压应力，夹臂的厚度根据常见铰接场景的剪切载荷进行匹配，保证在承受额定径向载荷时不会出现夹臂变形或断裂的情况；销轴的各轴段过渡位置采用圆角处理，避免应力集中导致的轴段断裂，铰接配合面的尺寸公差按照间隙配合设计，既保证活动杆件可以绕销轴顺畅转动，不会出现卡滞情况，又不会因配合间隙过大导致铰接部位晃动量超标，影响设备的运行精度。在外形尺寸与安装边界方面，安装座的整体轮廓为带斜向切角的块状结构，两个安装孔的中心距适配常规的设备安装孔位标准，安装时仅需在固定基面上加工对应位置的两个螺纹孔即可完成组件的固定，不需要复杂的安装基面加工；销轴的总长度满足夹臂厚度加活动杆件铰接端厚度的插入需求，末端伸出的长度足够操作人员握持插拔，整个组件安装完成后，活动杆件的转动范围不会与安装座的结构产生干涉，可实现预设角度范围内的自由转动，同时销轴的插拔操作空间充足，不需要额外拆卸周边其他构件即可完成销轴的拆装，方便设备的日常维护与部件更换。
