多向安装座式铰接支撑连接构件

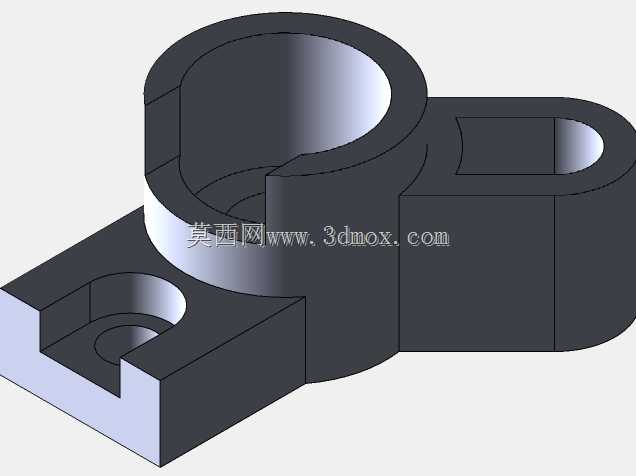

该构件属于机械传动与支撑系统中的典型铰接连接部件，主要应用于自动化生产线连杆机构、轻工设备导向支撑单元、小型工装夹具的活动连接点位，承担多方向载荷传递、转动副限位、相邻组件定位衔接的核心作用，在需要实现轴类零件铰接、同时提供平面安装固定的机械结构中应用广泛，可适配气动执行元件端部连接、输送线挡料机构铰接、检测设备摆臂支撑等多种实际工况。从功能特性来看，该构件集成了大直径轴套铰接孔、侧向小直径铰接耳孔、底部开槽式安装位三个核心功能区域：大直径轴套孔用于穿装主轴类零件，孔壁预留的开口结构可配合紧固件实现轴系的抱紧锁紧，避免铰接转动过程中出现轴向窜动；侧向延伸的耳座式小孔可连接小规格连杆或定位销，实现联动机构的动力传递；底部的开槽安装位为沉头螺栓安装预留了足够空间，可直接将构件固定在设备安装基板或型材架上，开槽设计允许安装时进行小范围的位置微调，降低安装孔位的加工精度要求。设计过程中优先考虑了载荷分布的合理性，将大直径轴套的基座部分做了加厚处理，底部安装面与轴套外壁之间设置了过渡加强筋结构，避免铰接部位受径向载荷时出现应力集中断裂；侧向耳座与主体采用一体化成型结构，消除了拼接装配带来的连接间隙，保证铰接传动的位置精度。外形尺寸方面，构件整体采用紧凑式布局设计，大轴套的轴向高度控制在满足轴套接触长度要求的最小值，侧向耳座的外伸长度刚好适配小铰接孔的壁厚强度要求，底部安装槽的宽度适配常用规格的内六角螺栓头尺寸，安装边界上，构件固定后大轴套的中心高度、侧向耳孔的中心距均符合常规机械设计的安装尺寸规范，无需额外加工转接件即可直接与标准件配套使用，安装完成后各转动部位无结构干涉，可满足±15°范围内的小角度铰接摆动需求，整体结构兼顾了安装便捷性、结构强度与传动稳定性。
