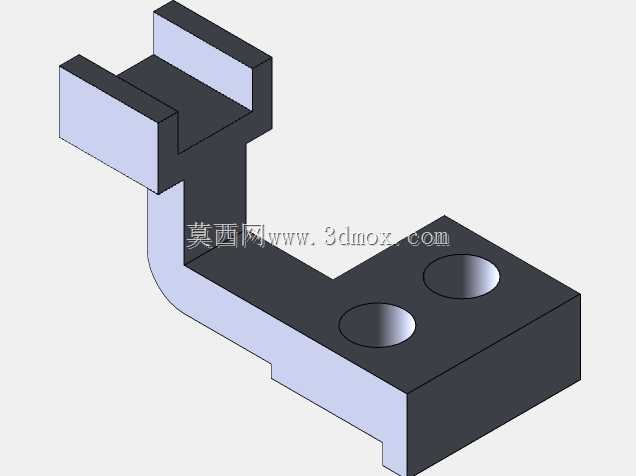

L型双孔折弯式连接固定支座结构

该款L型折弯连接支座是工业装配领域应用十分广泛的基础连接构件，常见于自动化生产线工位架体搭建、小型设备机架拼接、工装夹具定位模块安装、输送线侧边挡停组件固定等场景，主要承担垂直相交面之间的载荷传递、部件定位与连接紧固作用，能够在紧凑的安装空间内实现两个垂直方向构件的刚性连接，减少额外转接件的使用，提升装配整体的结构紧凑度。从功能特性来看，支座一端采用U型开口卡槽结构，可快速卡入对应规格的型材或杆件，无需完全拆卸端部部件即可完成安装对位，大幅提升现场装配与后期维护的效率；另一端的平直安装面上设置两个同轴度经过校准的圆形安装孔，可配合对应规格的螺栓完成与安装基面的锁紧固定，双孔布局能够有效避免支座受载后发生绕单螺栓的转动偏移，保障连接状态的长期稳定性，折弯过渡区域采用圆弧过渡设计，能够分散直角折弯处的应力集中，提升构件的抗疲劳载荷能力，避免长期受交变载荷时出现折弯处断裂的问题。在设计思路上，这款支座充分考量了小空间装配的实际需求，整体采用等厚板材一体折弯成型的结构方案，无需额外焊接拼接工序，既能够保障构件整体的形位公差精度，也能减少拼接焊缝带来的应力薄弱点；U型卡槽的开口宽度与卡槽深度经过匹配性设计，既能够保证卡接部件的嵌入深度足够，避免受载脱出，也不会因卡槽过深造成材料浪费与整体重量增加；安装孔的孔位间距、孔边距均按照通用五金装配的规范设置，能够适配多数常规规格的紧固螺栓，同时预留足够的扳手操作空间，避免现场装配时出现工具无法操作的问题。从安装边界来看，该支座的平直安装面为规整矩形，安装时仅需在基面预留对应大小的平整区域即可完成固定，折弯后伸出的U型卡槽方向与安装面垂直，整体占用的安装空间呈L型布局，能够充分利用设备架体的角落空间，不会对周边其他部件的安装造成干涉；构件整体的壁厚经过载荷校核，能够满足常规轻型工业装配场景下的静载与小幅动载承载需求，表面平整无多余凸起，安装后与贴合面的接触紧密，不会出现局部间隙过大导致的连接松动问题，适配工业场景下长期稳定运行的使用要求。
