三芯面板安装式音频插座连接器设计

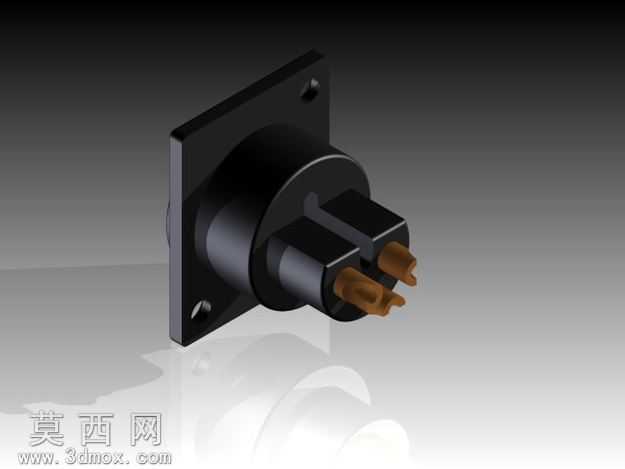

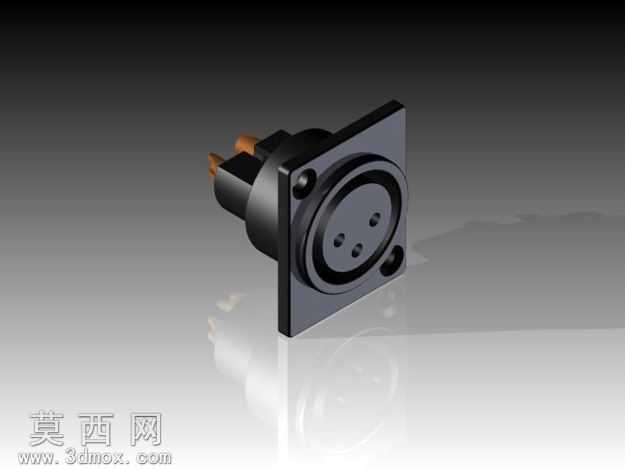

本作品为三芯面板安装式音频插座连接器，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循音频接插件行业通用尺寸规范，对插合界面、安装固定结构、接线端结构进行了1:1精准还原。建模阶段首先绘制方形安装法兰的基准草图，对法兰四角的安装沉孔、中心定位凸台进行尺寸约束，确保法兰安装孔位间距符合标准面板开孔尺寸要求，可直接适配常规机箱面板的安装开孔规格。插合界面部分按照三芯音频插座的接触件排布规则，精准绘制三个圆形接触插孔的位置、孔径与深度，插孔外围的环形绝缘隔层、外圈屏蔽接地环的结构均做了细化处理，还原了接插件插合时的定位导向结构，保证公头插合时的对位精度与连接稳定性。接线端部分还原了三个焊杯式接线端子的结构，端子伸出长度、焊杯内径尺寸均符合常规焊接工艺要求，端子与绝缘基座的嵌合结构也做了完整呈现，清晰展示内部零件的装配关系。材质与渲染阶段，为不同零件匹配对应材质属性：方形安装法兰与外壳部分赋予哑光黑色硬质工程塑料材质，调整材质粗糙度与反光参数，还原工业塑料件的磨砂质感；内部导电接触件、接地环赋予镀镍金属材质，调整金属反射率与高光参数，呈现金属镀层的细腻光泽；绝缘基座部分赋予黑色绝缘塑胶材质，与外壳材质做细微的粗糙度区分，凸显不同零件的材质差异。渲染时采用影棚式布光，主光源从斜上方45度投射，搭配底部补光消除结构暗部阴影，添加柔和的环境反射效果，让模型整体呈现出清晰的结构层次与真实的材质质感，同时保留了模型在展示平面上的柔和倒影，提升渲染成品的视觉表现力。设计思路上，该连接器定位为机箱面板嵌入式安装的音频接插件，整体结构紧凑，方形法兰带安装孔的设计可通过螺丝快速固定在机箱面板上，插合端朝向面板外侧供外部音频插头连接，接线端朝向机箱内部供线路焊接，结构设计充分考虑了机箱内部的安装空间限制，整体厚度控制合理，不会占用过多机箱内部纵深空间；三芯的接触件设计可同时实现音频信号传输与接地屏蔽功能，有效降低信号传输过程中的干扰问题，适用于音响设备、工业电器、音频处理机箱等多种设备的面板音频接口扩展场景，模型结构完整无缺失，可直接用于装配验证、结构展示与工程参考。
