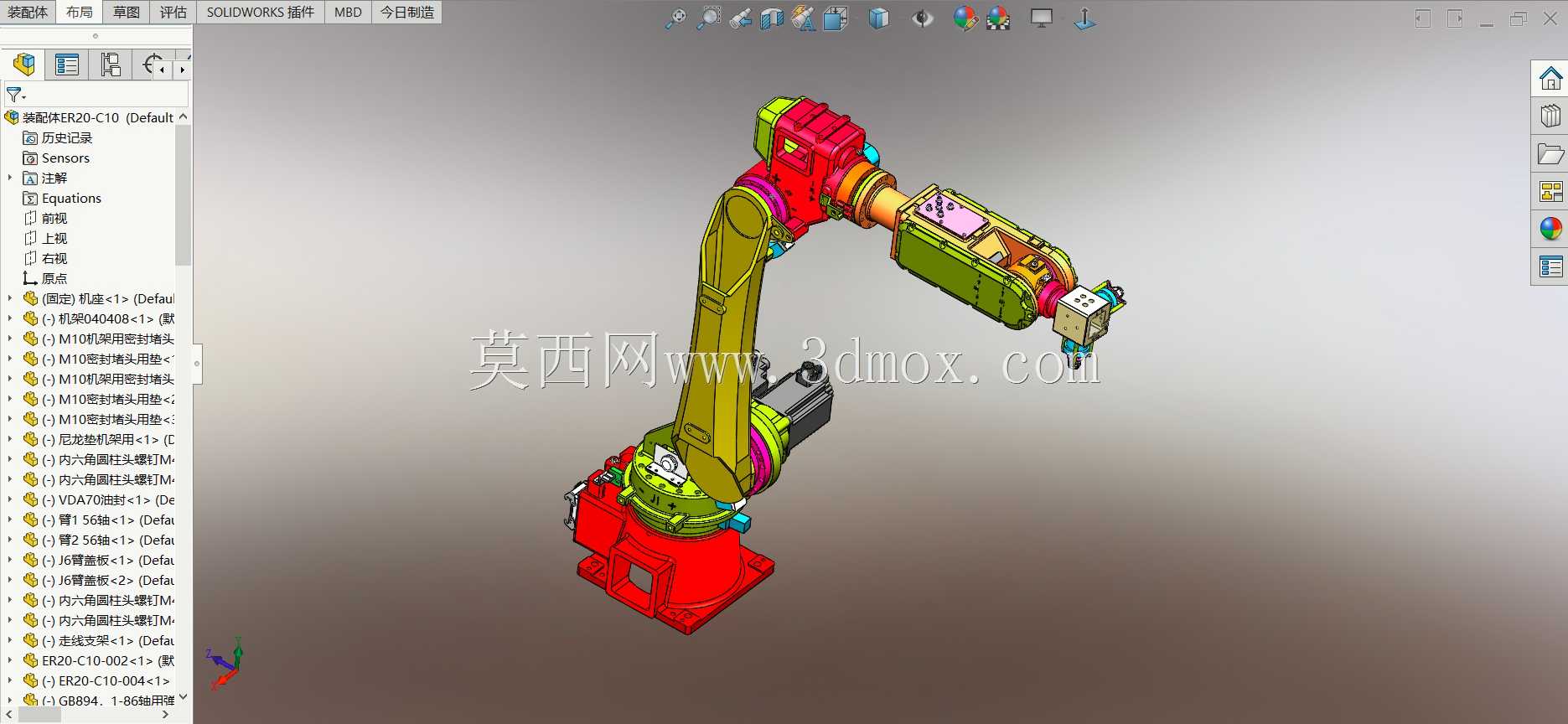

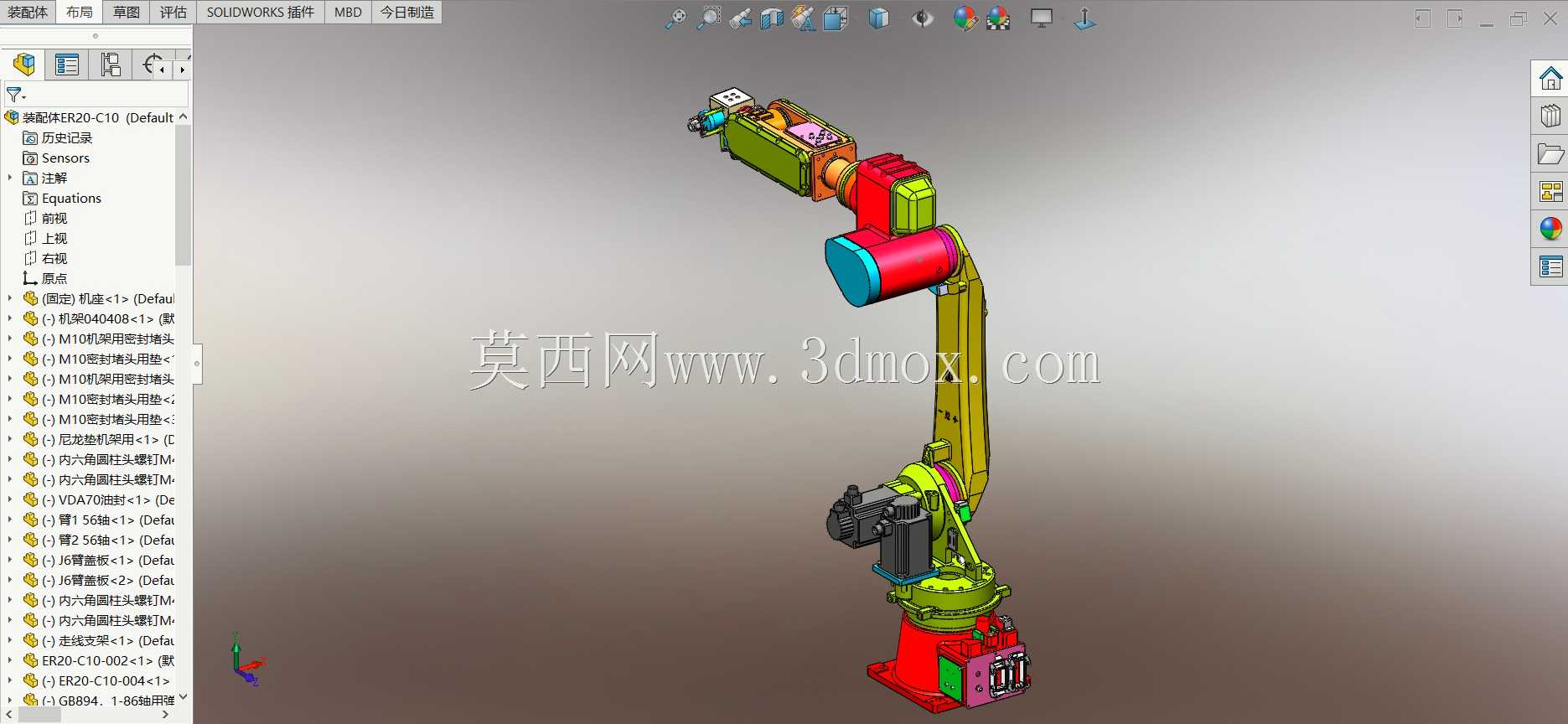

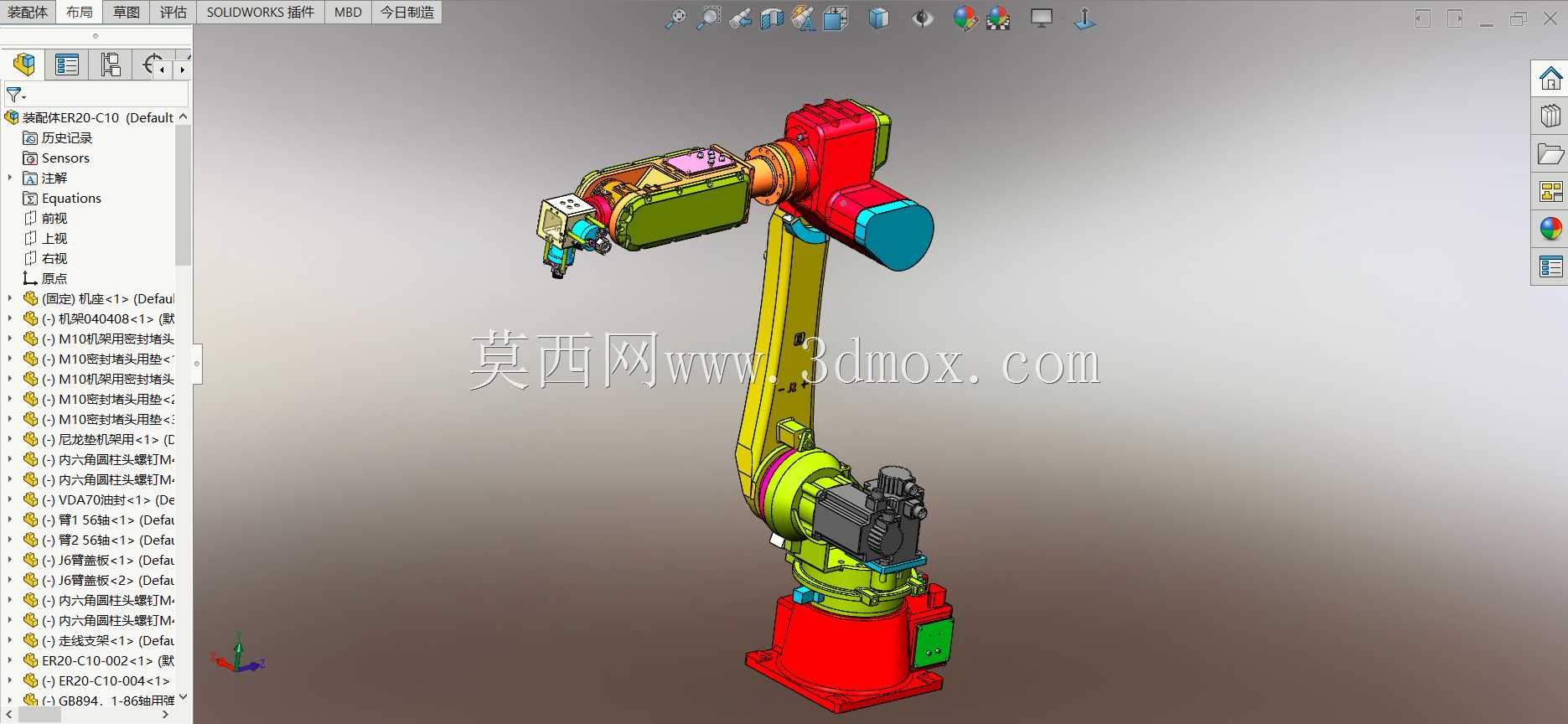

埃夫特ER20-C10六轴焊接机械臂结构设计

该六轴焊接机械臂面向金属加工领域的自动化焊接作业场景设计，可覆盖汽车零部件制造、工程机械结构件焊接、五金构件加工、船舶分段焊接等多类生产场景，能够替代人工完成重复度高、作业环境恶劣、焊接精度要求严苛的连续焊接工序，有效降低焊接烟尘、弧光对作业人员的职业健康伤害，同时稳定保障焊缝成型质量的一致性，减少人工焊接常见的咬边、焊穿、焊缝余高不均等质量缺陷，适配碳钢、不锈钢、铝合金等多类金属材质的熔化极气体保护焊、非熔化极气体保护焊等主流焊接工艺。

从功能特性来看，该机械臂采用六轴串联关节构型，各关节协同运动可实现工作空间内任意姿态的焊枪定位，末端搭载焊枪安装法兰，可适配不同规格的自动焊枪及送丝机构，具备足够的末端负载能力承载焊枪、送丝管及附属管线，关节内置高精度传动组件与走线结构，可实现重复定位精度满足精密焊接的工艺要求，大臂与小臂的长度配比经过优化，在保证足够作业半径的同时兼顾狭小空间内的姿态调整能力，可适配工位上不同摆放位置的工件焊接需求，无需频繁挪动工件定位工装即可完成多道焊缝的连续焊接作业。

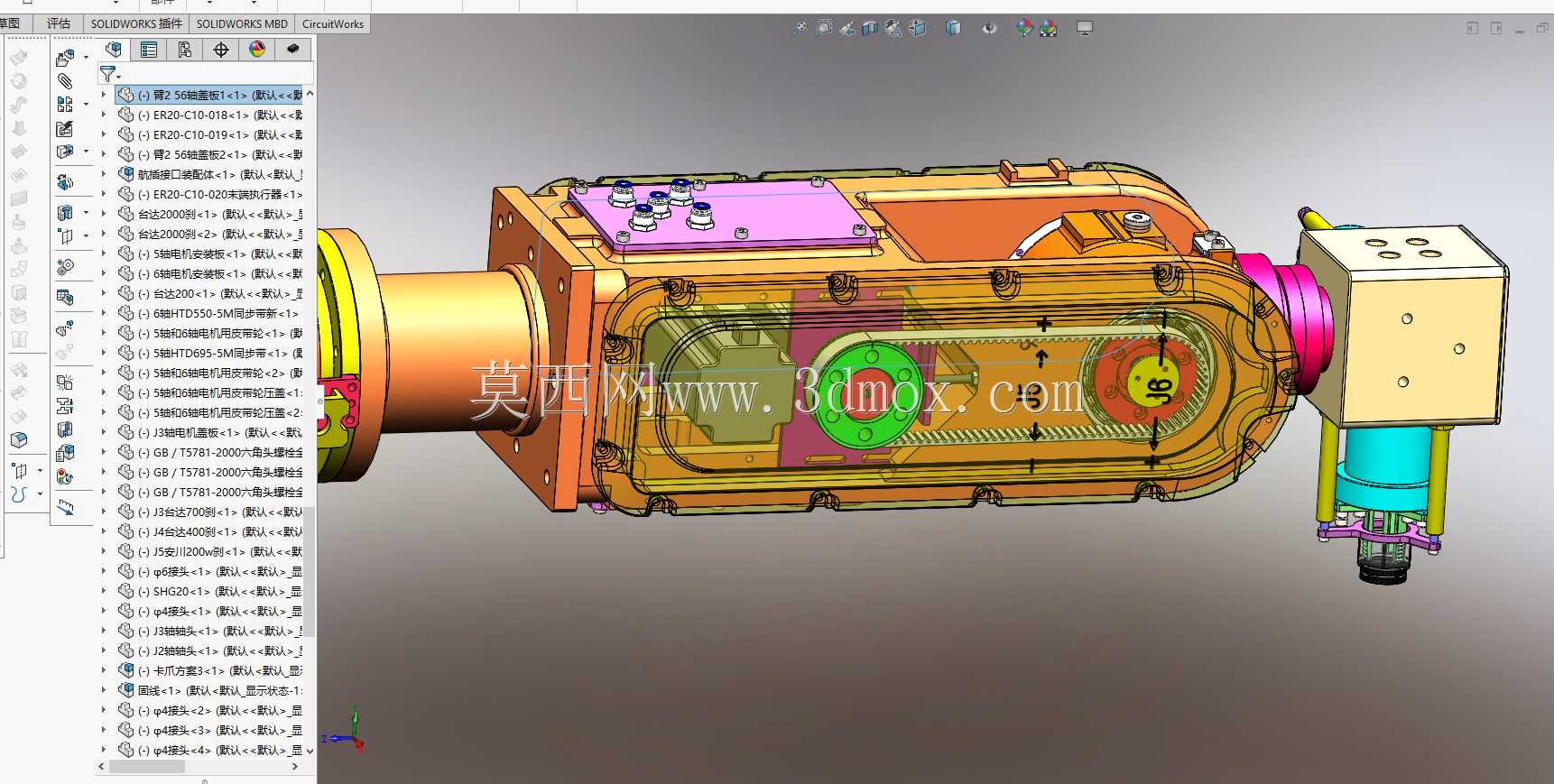

设计过程中围绕焊接作业的实际工况做了针对性优化：底座采用大接触面积的安装法兰结构，预留标准化的安装螺栓孔位，可直接固定在焊接工位的钢制安装平台或者行走轴滑台上，保证高速运动过程中的整机稳定性，避免底座晃动影响焊接精度；关节处的壳体采用高强度铸铝与钢制结构结合的设计，兼顾结构刚性与整机自重控制，内部预留中空走线通道，将焊接管线、动力线缆、信号线缆全部内置，避免焊接过程中飞溅的焊渣烫伤线缆，同时减少外置管线对机械臂运动范围的干涉；各关节的驱动模块布局经过重心优化，降低运动过程中的转动惯量，提升运动平稳性，减少启停阶段的抖动，保障焊接过程中焊枪行走速度的稳定性。

从安装边界来看，底座安装孔位采用圆周对称布局，适配行业通用的工业机器人安装尺寸规范，无需额外制作过渡连接板即可完成安装固定；整机直立安装状态下的高度、各臂展长度经过合理匹配，水平作业覆盖半径可满足常规焊接工位的工件尺寸需求，末端法兰到各关节的运动干涉距离经过校核，在焊枪摆出大仰角、大俯角焊接姿态时，臂体不会与底座、周边工装发生碰撞，可适配变位机协同作业的场景，配合工件翻转完成复杂空间曲线焊缝的全位置焊接。
