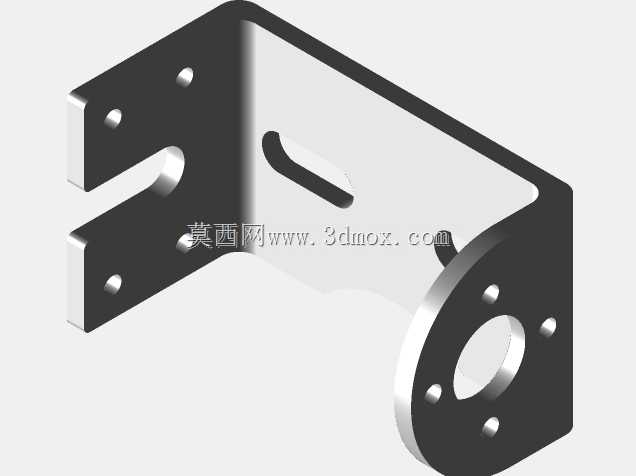

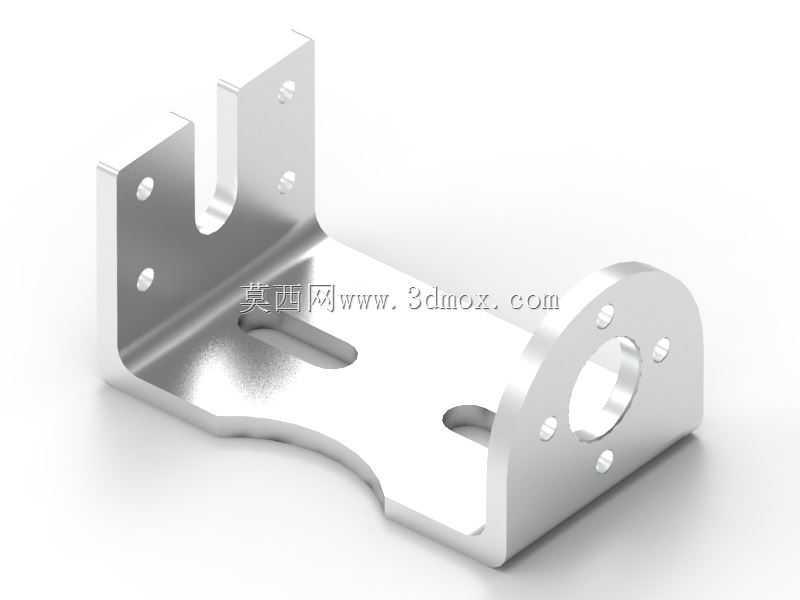

L型带法兰面多孔位金属安装固定支架

这款L型折弯结构的金属安装固定支架，是工业装配场景中十分常用的刚性连接构件，主要应用在轻型自动化输送线侧边传感元件安装、小型动力单元的机架固定、工业设备内部模组的位置支撑，以及非标设备中跨方向的部件转接场景中，能够在垂直相交的两个安装平面间建立稳定的刚性连接，替代零散的拼接固定结构，减少装配环节的零件数量，提升整体安装结构的一致性与可靠性。

从功能特性来看，支架采用一体化折弯成型的结构设计，垂直立面设置了U型开槽与多组圆形安装孔位，水平底板同样预留了长条形调节腰孔，端部的半圆法兰面则均匀分布了四个定位小孔与中心大通孔，能够适配不同规格的轴类元件、传感模组或者小型执行器的安装需求。其中腰型孔的设计允许安装时在一定范围内调整位置，补偿加工与装配过程中产生的位置误差，降低对安装基面的加工精度要求；法兰面的中心通孔可直接穿过待固定部件的伸出轴，周边小孔则用于穿设螺丝实现部件的周向固定，避免部件工作时发生转动偏移；立面的U型槽可快速卡入对应规格的紧固件，无需从端部穿入螺丝，大幅提升现场装配与后期维护的拆装效率。

在设计思路上，这款支架充分考虑了安装场景的空间限制与受力需求，整体采用等厚金属板材加工，折弯处做了圆角过渡处理，避免应力集中导致的受力断裂，同时在保证结构刚性的前提下，底板处开设了减重孔，在不降低承载能力的同时减少材料用量，降低构件自重。外形上整体轮廓做了切边倒角处理，没有尖锐的棱角，避免装配过程中划伤操作人员。安装边界方面，支架的垂直立面高度与水平底板长度适配常规工业铝型材的安装间距，所有孔位的中心距均符合通用五金装配的标准尺寸，可直接搭配市面常见的M4、M5规格紧固件使用，无需额外定制连接配件；端部法兰面的半圆轮廓可贴合圆形外壳的部件外壁，实现贴合式安装，减少安装后的间隙晃动，保证连接结构的稳定性，即使在设备存在小幅振动的工况下，也能保持固定位置不发生偏移，保障所支撑部件的工作精度。
