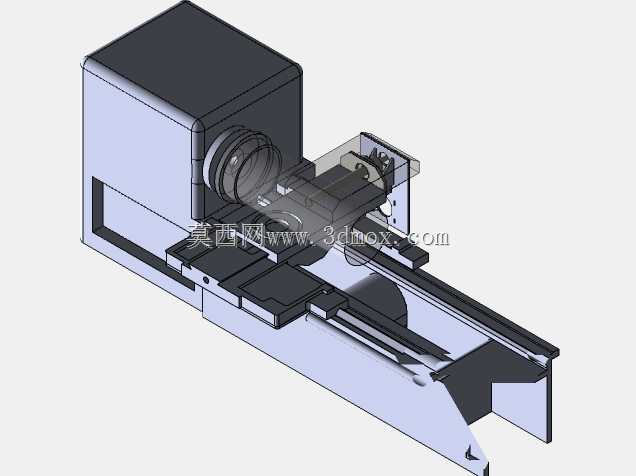

普通卧式车床整体结构三维设计

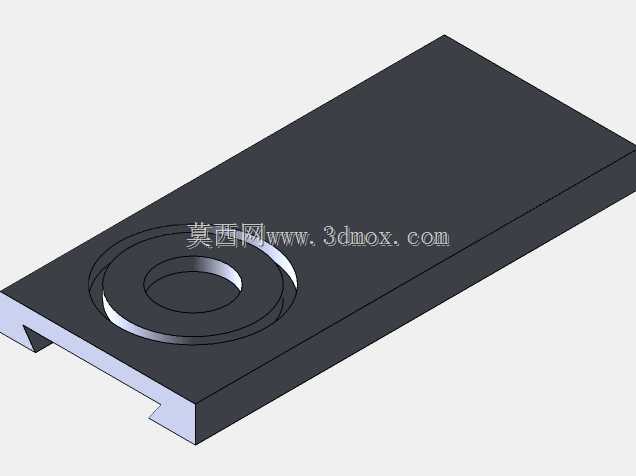

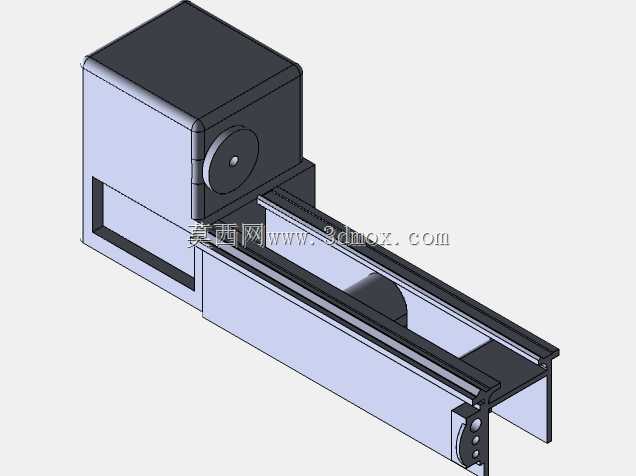

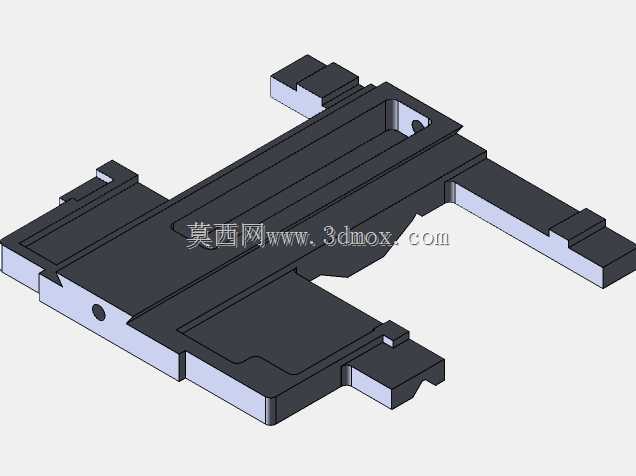

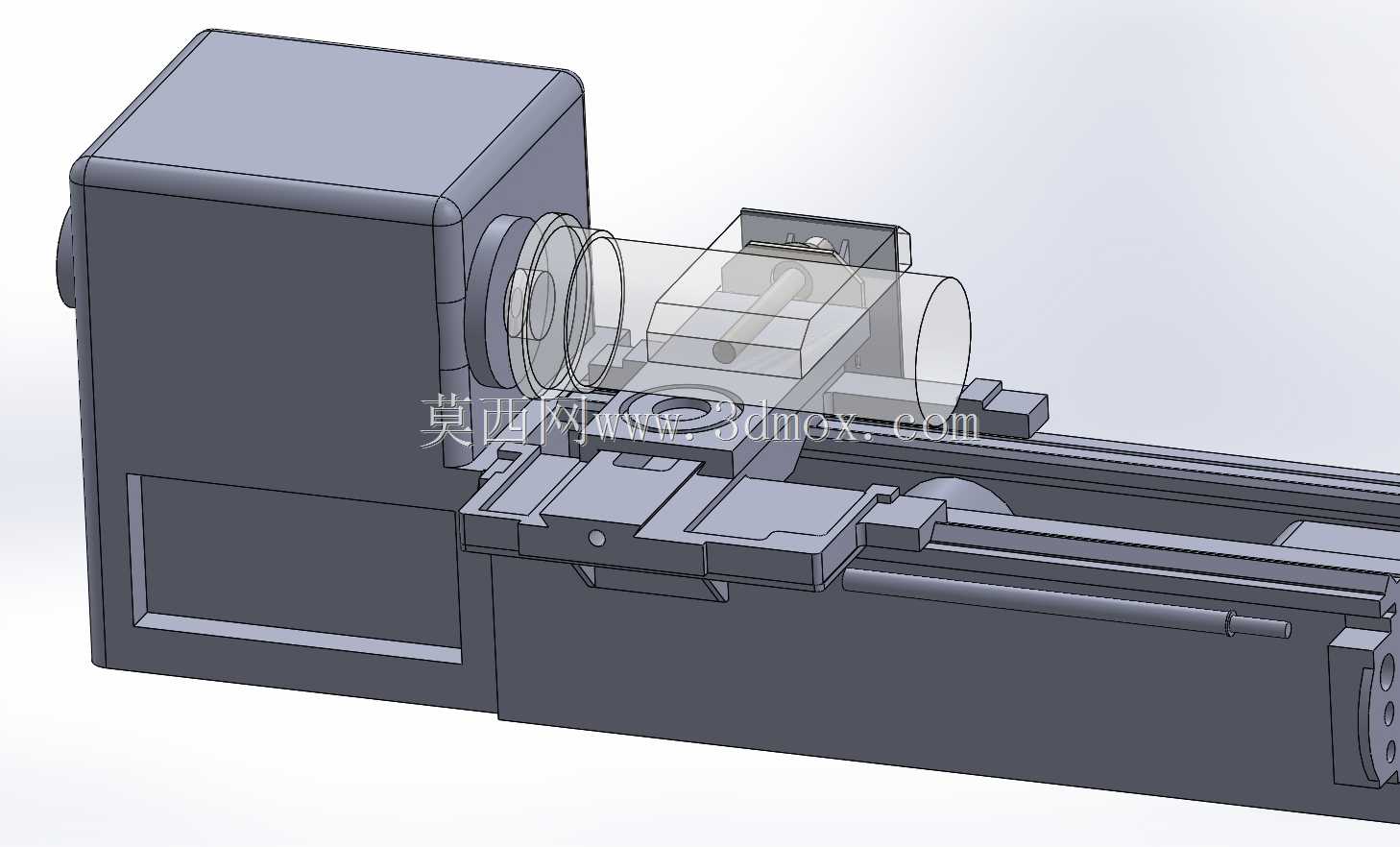

这款卧式车床的三维结构设计，完全围绕中小批量机械加工车间的实际生产需求搭建，可覆盖轴类、盘套类回转体零件的外圆、内孔、端面、螺纹、成型面等多类车削加工场景，适配五金加工、汽配维修、教学实训、小型机械制造厂等多类作业环境，能满足从单件修配到小批量零件投产的常规加工需求。整体结构采用经典卧式车床布局，左侧为集成主轴驱动与变速机构的床头箱单元，床头箱前端设置标准主轴装夹接口，可适配三爪卡盘、四爪卡盘、花盘等多类装夹夹具，能够装夹不同直径、不同装夹基准的回转类工件，主轴单元的结构预留了足够的刚性支撑空间，可承受常规车削作业下的切削载荷，避免加工过程中出现振刀影响加工精度。床身部分采用水平平床身布局，床身导轨经过结构优化，预留了足够的导向长度，可支撑溜板单元实现全行程稳定移动，导轨的安装基准面在设计中做了统一的平面度预留，能够保障溜板移动的直线度，进而保障长轴类零件加工的锥度误差控制在合理范围内。床身右侧设置尾座单元，尾座可沿床身导轨调整位置并锁紧，既可以安装顶尖支撑长轴类工件的自由端，提升长工件装夹刚性，也可换装钻头、铰刀等孔加工刀具，完成工件的内孔钻铰加工。溜板箱与刀架部分采用多层溜板叠加结构，大拖板实现纵向进给移动，中拖板实现横向切削进给，小拖板可调整角度完成锥面车削作业，刀架位置预留了标准车刀装夹空间，可同时装夹多把不同用途的车刀，减少加工过程中的换刀调整时间。设计过程中充分考虑了设备的安装边界，整体长宽高尺寸适配常规中小型机加工车间的设备摆放空间，底部支撑结构预留了地脚螺栓安装位置，可直接固定在混凝土地基上，不需要额外制作复杂的安装基座，设备的操作空间预留符合人机工程要求，操作人员站在床身正面即可完成所有进给操作、夹具锁紧、刀具调整等常规作业动作，不需要额外拓展操作空间。整体结构的各单元衔接处都预留了装配调整间隙，既方便后期的设备维护检修，也能保障各运动部件的运行顺畅，避免出现运动干涉问题。
