方形带安装孔腔体式机械连接基座

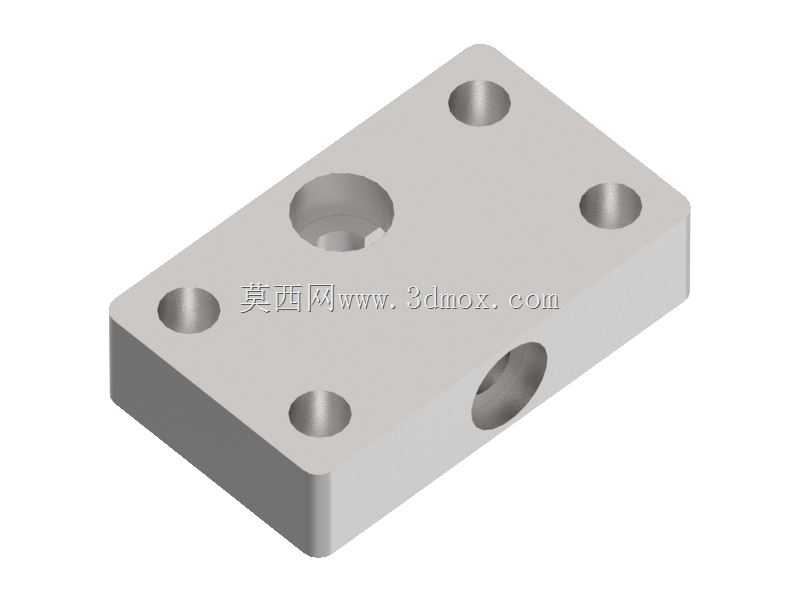

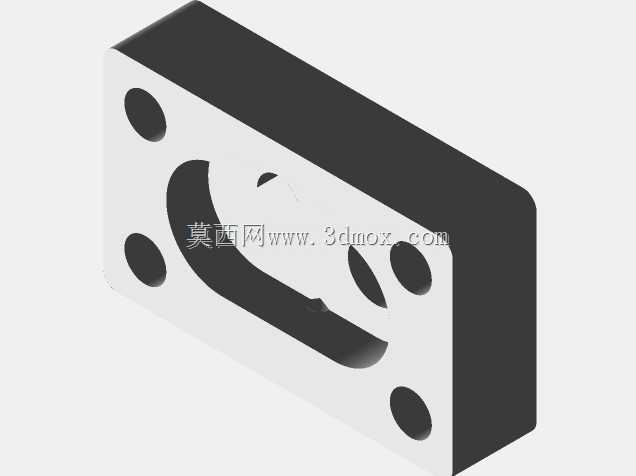

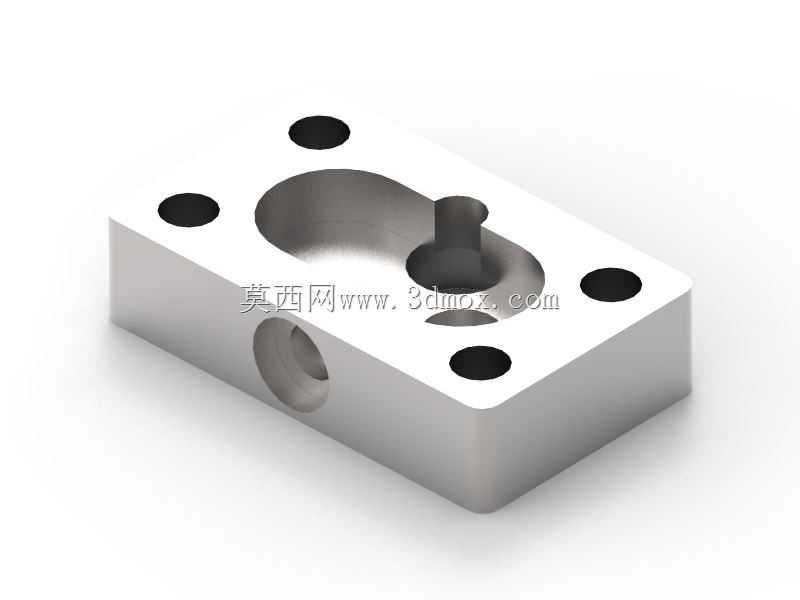

该零件属于机械传动与装配系统中的基础连接承载部件，常见于小型自动化设备的工位模组、气动回路集成安装单元、检测仪器的内部固定结构中，主要作用是为配套的阀芯、导杆、小型传感元件提供稳定的安装定位基准，同时承担相邻部件之间的载荷传递与位置校准功能，可在低压流体通路、小型直线运动模组的端部定位场景中使用，能够抵消装配过程中产生的位置公差，保证配套运动部件的运行同轴度。从结构设计来看，整体采用长方体块式构型，这种构型的优势在于安装贴合面平整，可直接与设备安装板、型材框架面完全贴合，无需额外加工适配的安装基面；零件顶面均匀分布四个沉头安装孔，孔位采用对称式布局，能够在螺栓锁紧时让零件受力均匀，避免单侧锁紧导致的零件翘曲变形，保证安装后的平面度公差控制在合理范围内。零件中部开设的异形腔体是核心功能区域，腔体轮廓根据配套装入的柱状阀芯、定位销的外形做了适配性避让，腔体中心预留的凸台用于配套部件的轴向定位，可限制装入部件的轴向窜动，保证运动部件的行程精度；零件侧面开设的横向通孔为流体或走线通道，可通入低压压缩空气、润滑介质，或是穿过传感元件的连接线，孔口做了倒角处理，避免装配时刮伤密封圈或是导线外皮。在设计过程中，首先确定了整体的安装边界尺寸，长宽尺寸适配常规的40系列、50系列工业型材的安装孔距，厚度尺寸满足M4、M5规格沉头螺栓的锁紧深度要求，不会出现螺栓锁穿或是锁紧深度不足的问题；腔体的深度根据配套运动部件的行程做了预留，避免部件运动时触底卡顿；所有棱边都做了微小的倒角处理，既可以去除机加工产生的毛刺，避免装配时划伤操作人员，也能在零件装入安装位时起到导向作用，降低装配对位的难度。零件的材质通常选用6061铝合金，兼顾轻量化与结构强度，表面做阳极氧化处理可提升耐磨与防腐蚀性能，若用于有较高强度要求的场景，也可替换为45号钢做发黑处理，适配不同工况的使用需求。
