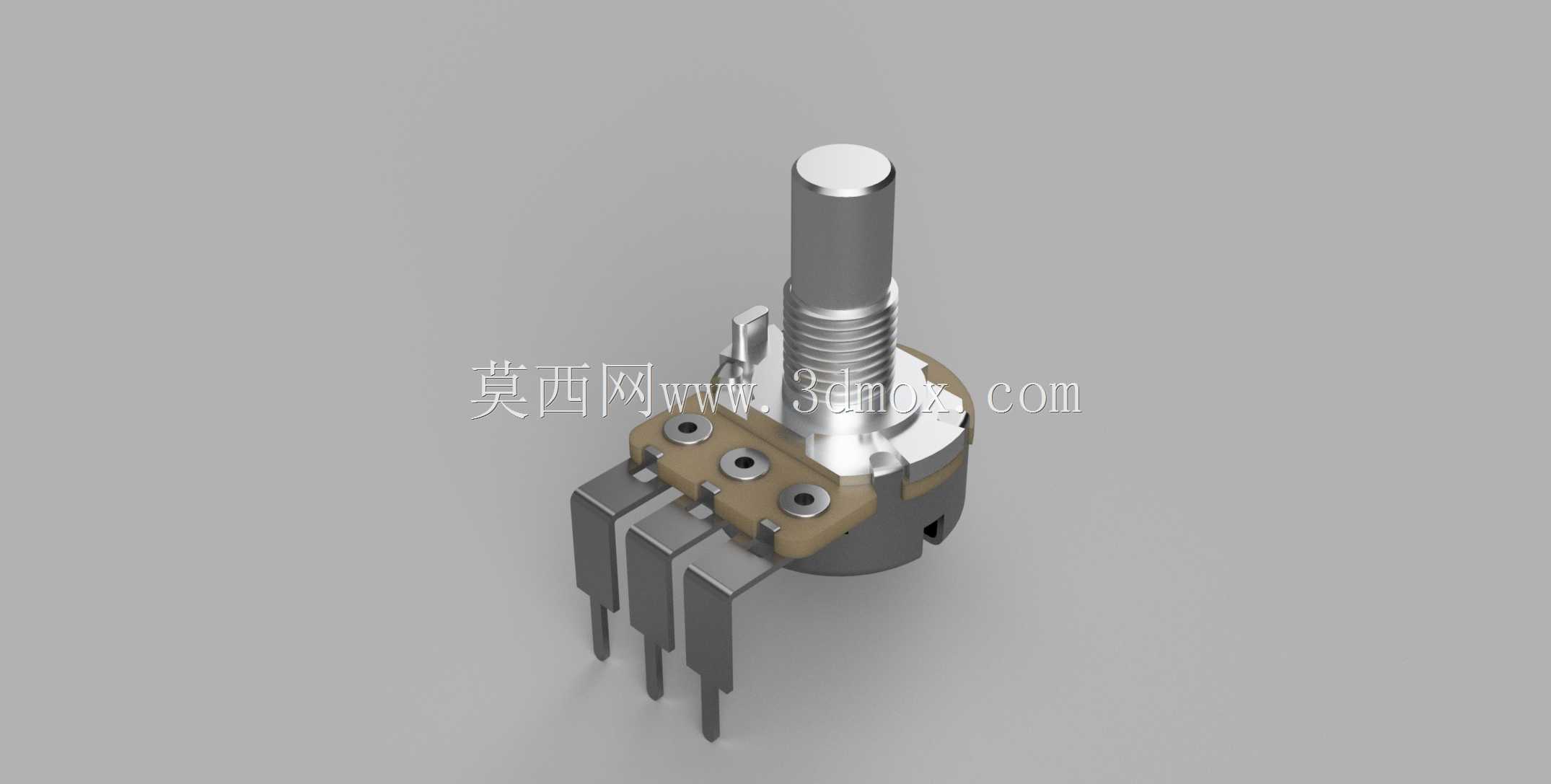

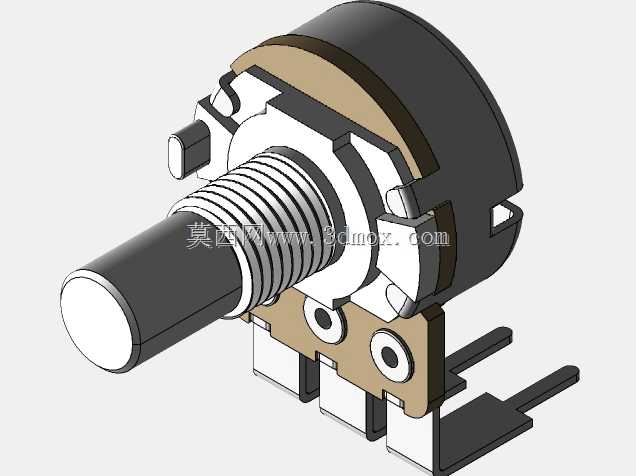

16mm直角PCB安装Alpha电位计结构

这款电位计是面向电子设备信号调节场景设计的可调电阻元件，主要应用在音频功放音量调节、工业控制板卡参数校准、消费电子功能档位切换、测试仪器信号幅值调整等场景中，作为人机交互的调节端，通过旋转轴体改变内部电阻体的接触位置，实现输出电压或电阻值的连续线性变化，完成对应电路参数的精准调控。产品采用16mm直径的主体规格，适配PCB板直插安装的使用需求，直角弯折的插脚设计能够大幅压缩板卡上方的垂直占用空间，适合内部布局紧凑、高度方向预留空间有限的电子设备使用，安装时插脚直接穿过PCB板对应的焊盘孔完成波峰焊或手工焊接，固定牢靠且接触稳定性强，能够承受常规工况下的反复旋转操作，不易出现引脚松脱、接触不良的问题。设计过程中充分考虑了实际装配的公差适配需求，主体外壳采用金属基座搭配绝缘固定片的结构，金属基座上的螺纹段用于穿过设备面板后通过螺母锁紧，实现电位计在设备外壳上的稳固固定，绝缘固定片将三个接线插脚与金属基座做电气隔离，避免焊接后出现电路短路的风险，顶部的金属转轴采用滚花加光轴的组合结构，既可以适配常规的塑料旋钮安装，也能满足特殊场景下直接旋转调节的使用需求，转轴的旋转阻尼均匀，段落感清晰，调节时的反馈手感一致，能够帮助使用者精准判断调节幅度。从安装边界来看，主体直径16mm的圆形结构在PCB板上占用的布局空间规整，直角插脚的伸出长度经过精准核算，焊接后不会超出板卡背面的常规元件高度范围，不会和板卡背面的其他贴片元件产生干涉，转轴的伸出长度适配常规厚度的设备面板，搭配配套螺母可以适配1-3mm厚度的面板安装，金属基座的接地引脚设计可以在需要屏蔽干扰的电路场景中直接接板卡地，有效降低外界电磁信号对调节电路的干扰，提升信号调节的稳定性。产品的内部电阻体采用耐磨碳膜材质，配合金属弹性接触刷，能够承受上万次的反复旋转调节而不出现明显的阻值漂移，满足消费电子、工业设备长期使用的寿命要求，三个插脚的间距符合通用PCB设计的孔距规范，设计者可以直接套用标准封装完成板卡布局，无需额外调整孔位尺寸，大幅缩短板卡的设计周期。
