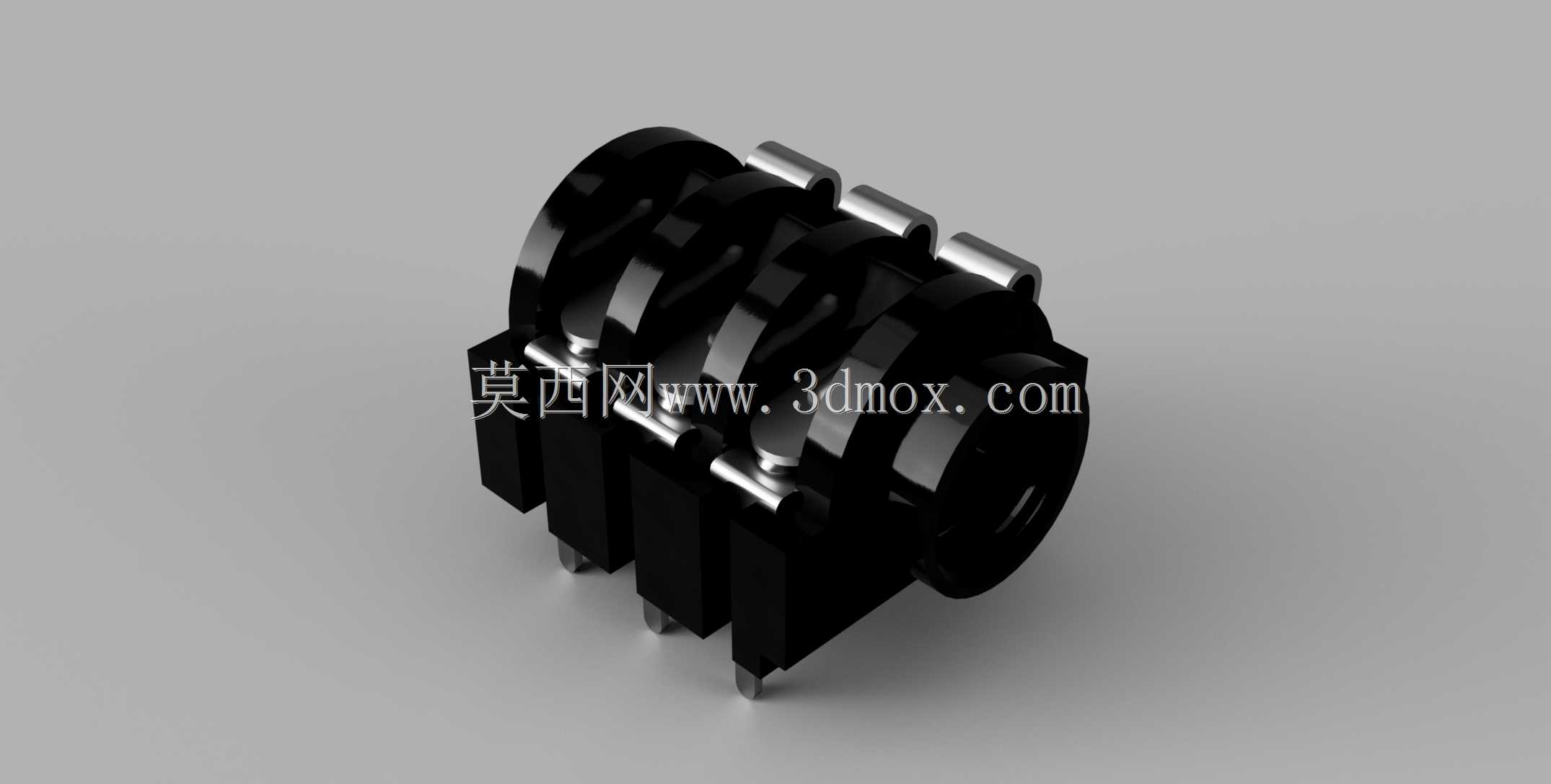

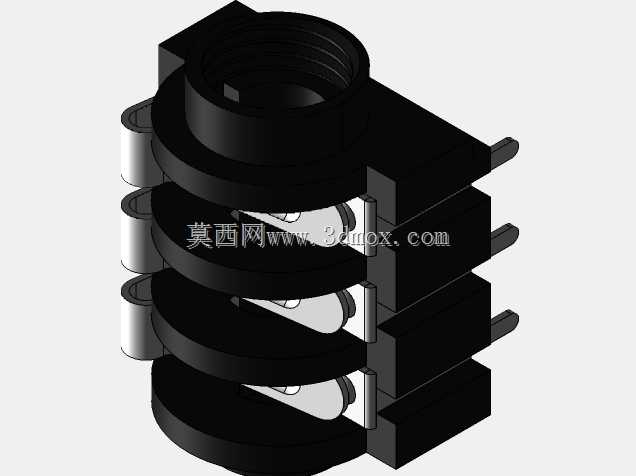

泰达A-1122规格6.35mm音频插孔结构

这款音频插孔是音频信号传输链路中常用的板载连接部件，主要应用在专业调音台、吉他效果器、舞台功放、专业声卡、桌面HiFi音频设备、广播级音频处理设备上，用来匹配6.35mm规格的大三芯、大二芯音频插头，实现平衡或非平衡音频信号的稳定导通，是专业音频设备上不可或缺的输入输出接口部件。从实际使用场景来看，这类插孔需要承受频繁的插头插拔动作，同时要保证长期使用下的接触可靠性，避免出现信号断连、接触杂音、声道串扰等影响音频传输质量的问题。在功能特性上，这款插孔采用多组独立接触弹片的结构设计，分别对应音频信号的左声道、右声道、接地回路，部分点位还集成了插拔检测功能，当插头插入时可以自动触发设备的信号通路切换，比如切断内置扬声器输出、切换外置输入信号源，无需额外设置机械开关。弹片部分采用高弹性铜合金基材，表面做了镀镍处理，既保证足够的夹持力让插头插入后不易松脱，又能降低接触电阻减少信号损耗，同时抵御日常使用中的氧化问题，延长接口的使用寿命。在设计思路上，这款插孔采用卧式板载安装的结构布局，插脚采用直插式设计，适配常规波峰焊工艺，可以直接焊接在PCB电路板上，插孔本体的定位柱可以在焊接时卡入PCB的定位孔中，避免焊接过程中出现偏移，保证生产组装的良率。外壳部分采用阻燃级工程塑料注塑成型，具备足够的结构强度，同时可以实现各信号通路之间的绝缘隔离，避免相邻焊点出现短路问题。从安装边界来看，这款插孔的本体宽度适配多联并排安装的需求，可以在设备面板上密集布置多路音频接口，不会出现相邻接口干涉的问题，插脚的排布间距符合常规PCB布线规范，预留了足够的走线空间，焊接后的引脚不会和周边元器件产生空间冲突，伸出面板的接口部分尺寸刚好匹配设备外壳的开孔公差，安装后和面板贴合紧密，既不会出现缝隙过大影响美观的问题，也不会因为尺寸偏差导致无法装配。日常使用中，这类插孔的插拔寿命可以满足专业设备上万次插拔的使用需求，接触阻抗稳定，能够保证音频信号传输的保真度，不会因为接口问题引入额外的底噪或者信号衰减。
